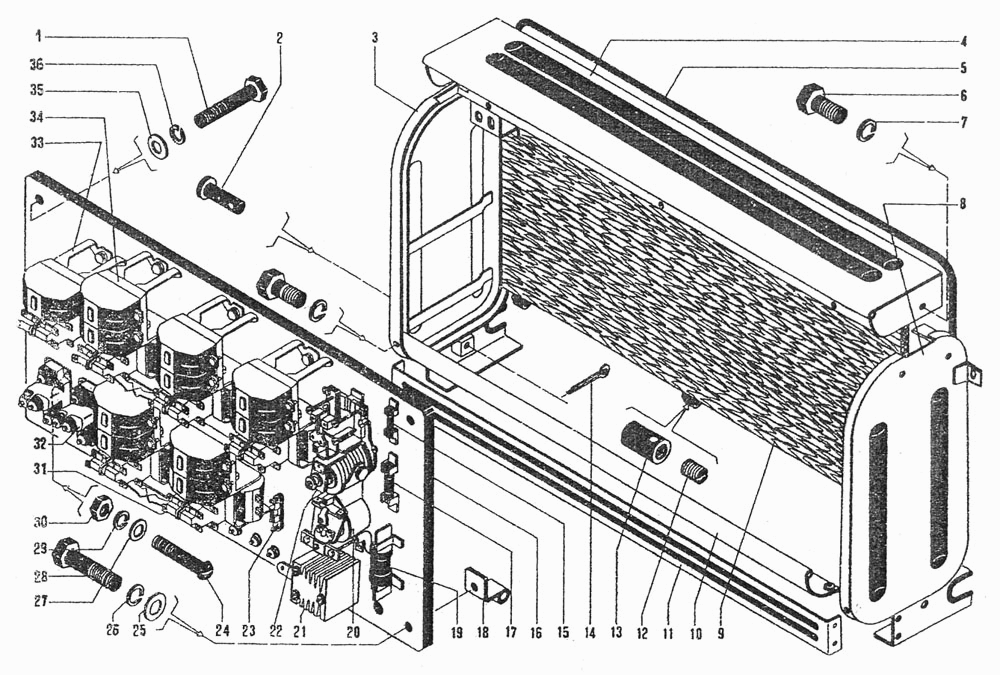

Панель управління
100%
Назва деталі
Болт M- x
Заводський номер
Болт М10-6gх55.58.019 [ГОСТ 7795-70]
Кількість на модель
2
№
1
Назва деталі
Валик із головкою
Заводський номер
700-47-58
Кількість на модель
2
№
2
Назва деталі
Боковина
Заводський номер
748-82-416-01СП
Кількість на модель
1
№
3
Назва деталі
Козирок
Заводський номер
748-82-356СП
Кількість на модель
1
№
4
Назва деталі
Ущільнювач ПФ-
Заводський номер
748-55-122-06
Кількість на модель
1
№
5
Назва деталі
Болт M- x
Заводський номер
Болт М6-6gх14.88.35 019 [ГОСТ 7798-70]
Кількість на модель
12
№
6
Назва деталі
Шайба Т Г
Заводський номер
Шайба 6Т 65Г 09 [ГОСТ 6402-70]
Кількість на модель
12
№
7
Назва деталі
Боковина
Заводський номер
748-82-416СП
Кількість на модель
1
№
8
Назва деталі
Шторка
Заводський номер
743-82-409СП
Кількість на модель
1
№
9
Назва деталі
Дно
Заводський номер
748-82-261СП
Кількість на модель
1
№
10
Назва деталі
Кришка
Заводський номер
748-82-307
Кількість на модель
1
№
11
Назва деталі
Гвинт ВМ- хН.
Заводський номер
Винт ВМ6-6gх8.14Н.019 [ГОСТ 1476-84]
Кількість на модель
3
№
12
Назва деталі
Затискач
Заводський номер
748-82-259
Кількість на модель
3
№
13
Назва деталі
Шплінт х
Заводський номер
Шплинт 4х25.019 [ГОСТ 397-79]
Кількість на модель
2
№
14
Назва деталі
Предохранитель ПР- У на А
Заводський номер
Предохранитель ПР-2У4 на 15А
Кількість на модель
1
№
15
Назва деталі
Панель контакторна ТП- БМ
Заводський номер
748-82-414СП
Кількість на модель
1
№
16
Назва деталі
Предохранитель ПР- У на А
Заводський номер
Предохранитель ПР-2 У4 на 60А
Кількість на модель
1
№
17
Назва деталі
Петля
Заводський номер
748-82-415СП
Кількість на модель
2
№
18
Назва деталі
Предохранитель ПР- Уна А
Заводський номер
Предохранитель ПР-2У4на 100А
Кількість на модель
1
№
19
Назва деталі
Реле типу РЕВ- УЗ
Заводський номер
Реле типа РЭВ 571-УЗ
Кількість на модель
1
№
20
Назва деталі
Діод - ZUHL
Заводський номер
Диод 161-320-ЗУХЛ
Кількість на модель
1
№
21
Назва деталі
Реле типу РЕВ- УЗБ
Заводський номер
Реле типа РЭВ 821-УЗБ
Кількість на модель
1
№
22
Назва деталі
Блок захисту БЗ
Заводський номер
Блок защиты БЗ0
Кількість на модель
1
№
23
Назва деталі
Гвинт
Заводський номер
700-35-2119
Кількість на модель
9
№
24
Назва деталі
Шайба х
Заводський номер
Шайба 12х2.02.019 [ГОСТ 11371-78]
Кількість на модель
2
№
25
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70]
Кількість на модель
2
№
26
Назва деталі
Шайба
Заводський номер
Шайба 4.01.019 [ГОСТ 11371-78]
Кількість на модель
9
№
27
Назва деталі
Bolt Mx
Заводський номер
Болт М12х55.58.019 [ГОСТ 7795-70]
Кількість на модель
2
№
28
Назва деталі
Шайба Т Г
Заводський номер
Шайба 4Т 65Г 06 [ГОСТ 6402-70]
Кількість на модель
9
№
29
Назва деталі
Нат М.Н.
Заводський номер
Гайка М4-7Н.016 [ГОСТ 5927-70]
Кількість на модель
9
№
30
Назва деталі
Контактор МК УЗ
Заводський номер
Контактор МК4-20 УЗ
Кількість на модель
2
№
31
Назва деталі
Контактор перемикальний ТКС ДОД
Заводський номер
Контактор переключающий ТКС 411 ДОД
Кількість на модель
2
№
32
Назва деталі
Контактор MKZ- UZA
Заводський номер
Контактор МКЗ-10УЗА
Кількість на модель
1
№
33
Назва деталі
Контактор MKZ- UZ
Заводський номер
Контактор МКЗ-20УЗ
Кількість на модель
3
№
34
Назва деталі
Шайба
Заводський номер
Шайба 10.02.019 [ГОСТ 11371-78]
Кількість на модель
2
№
35
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 10 ОТ 65Г 09 [ГОСТ 6402-70]
Кількість на модель
2
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M- x | Болт М10-6gх55.58.019 [ГОСТ 7795-70] | 2 | 2 | 1 | |||
| 2 | Валик із головкою | 700-47-58 | 2 | 2 | 2 | |||
| 3 | Боковина | 748-82-416-01СП | 1 | 1 | 3 | |||
| 4 | Козирок | 748-82-356СП | 1 | 1 | 4 | |||
| 5 | Ущільнювач ПФ- | 748-55-122-06 | 1 | 1 | 5 | |||
| 6 | Болт M- x | Болт М6-6gх14.88.35 019 [ГОСТ 7798-70] | 12 | 12 | 6 | |||
| 7 | Шайба Т Г | Шайба 6Т 65Г 09 [ГОСТ 6402-70] | 12 | 12 | 7 | |||
| 8 | Боковина | 748-82-416СП | 1 | 1 | 8 | |||
| 9 | Шторка | 743-82-409СП | 1 | 1 | 9 | |||
| 10 | Дно | 748-82-261СП | 1 | 1 | 10 | |||
| 11 | Кришка | 748-82-307 | 1 | 1 | 11 | |||
| 12 | Гвинт ВМ- хН. | Винт ВМ6-6gх8.14Н.019 [ГОСТ 1476-84] | 3 | 3 | 12 | |||
| 13 | Затискач | 748-82-259 | 3 | 3 | 13 | |||
| 14 | Шплінт х | Шплинт 4х25.019 [ГОСТ 397-79] | 2 | 2 | 14 | |||
| 15 | Предохранитель ПР- У на А | Предохранитель ПР-2У4 на 15А | 1 | 1 | 15 | |||
| 16 | Панель контакторна ТП- БМ | 748-82-414СП | 1 | 1 | 16 | |||
| 17 | Предохранитель ПР- У на А | Предохранитель ПР-2 У4 на 60А | 1 | 1 | 17 | |||
| 18 | Петля | 748-82-415СП | 2 | 2 | 18 | |||
| 19 | Предохранитель ПР- Уна А | Предохранитель ПР-2У4на 100А | 1 | 1 | 19 | |||
| 20 | Реле типу РЕВ- УЗ | Реле типа РЭВ 571-УЗ | 1 | 1 | 20 | |||
| 21 | Діод - ZUHL | Диод 161-320-ЗУХЛ | 1 | 1 | 21 | |||
| 22 | Реле типу РЕВ- УЗБ | Реле типа РЭВ 821-УЗБ | 1 | 1 | 22 | |||
| 23 | Блок захисту БЗ | Блок защиты БЗ0 | 1 | 1 | 23 | |||
| 24 | Гвинт | 700-35-2119 | 9 | 9 | 24 | |||
| 25 | Шайба х | Шайба 12х2.02.019 [ГОСТ 11371-78] | 2 | 2 | 25 | |||
| 26 | Шайба ОТ Г | Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70] | 2 | 2 | 26 | |||
| 27 | Шайба | Шайба 4.01.019 [ГОСТ 11371-78] | 9 | 9 | 27 | |||
| 28 | Bolt Mx | Болт М12х55.58.019 [ГОСТ 7795-70] | 2 | 2 | 28 | |||
| 29 | Шайба Т Г | Шайба 4Т 65Г 06 [ГОСТ 6402-70] | 9 | 9 | 29 | |||
| 30 | Нат М.Н. | Гайка М4-7Н.016 [ГОСТ 5927-70] | 9 | 9 | 30 | |||
| 31 | Контактор МК УЗ | Контактор МК4-20 УЗ | 2 | 2 | 31 | |||
| 32 | Контактор перемикальний ТКС ДОД | Контактор переключающий ТКС 411 ДОД | 2 | 2 | 32 | |||
| 33 | Контактор MKZ- UZA | Контактор МКЗ-10УЗА | 1 | 1 | 33 | |||
| 34 | Контактор MKZ- UZ | Контактор МКЗ-20УЗ | 3 | 3 | 34 | |||
| 35 | Шайба | Шайба 10.02.019 [ГОСТ 11371-78] | 2 | 2 | 35 | |||
| 36 | Шайба ОТ Г | Шайба 10 ОТ 65Г 09 [ГОСТ 6402-70] | 2 | 2 | 36 |
