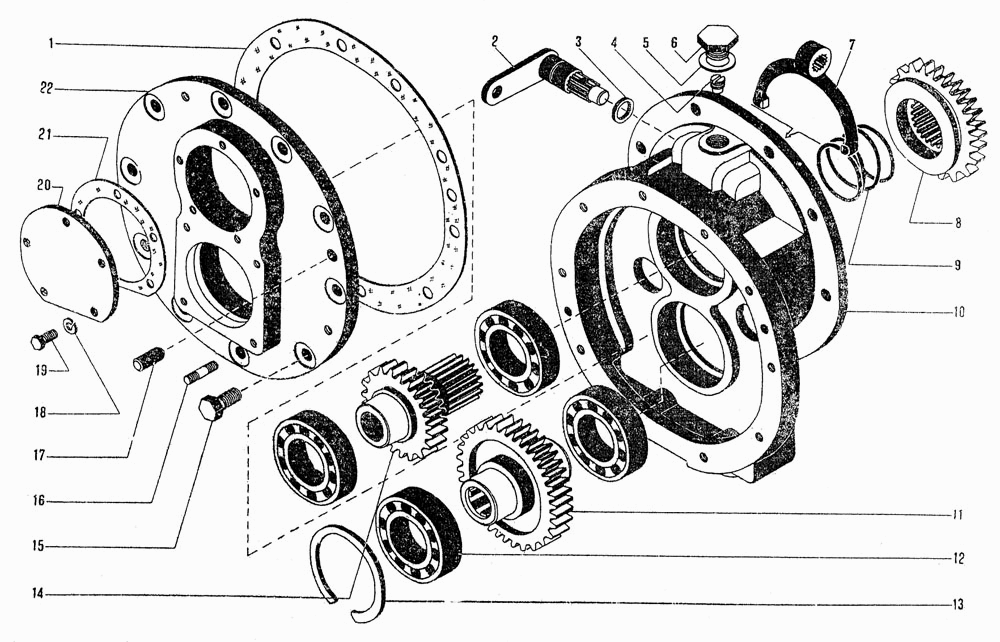

Редуктор приводу насоса
100%
Назва деталі
Прокладка
Заводський номер
748-50-549
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
748-50-211 СП
Кількість на модель
1
№
2
Назва деталі
Кільце- - -
Заводський номер
Кольцо 014-018-25-2-2 [ГОСТ 9833-73]
Кількість на модель
1
№
3
Назва деталі
Стопор
Заводський номер
748-50-164
Кількість на модель
1
№
4
Назва деталі
Кільце х
Заводський номер
МН 4152-62
Кількість на модель
1
№
5
Назва деталі
Корок
Заводський номер
700-37-317-01
Кількість на модель
1
№
6
Назва деталі
Виделка.
Заводський номер
748-50-379
Кількість на модель
1
№
7
Назва деталі
Муфта
Заводський номер
748-50-554
Кількість на модель
1
№
8
Назва деталі
Пружина
Заводський номер
700-38-2706
Кількість на модель
1
№
9
Назва деталі
Корпус
Заводський номер
748-50-552
Кількість на модель
1
№
10
Назва деталі
Шестерня
Заводський номер
748-50-546
Кількість на модель
1
№
11
Назва деталі
Підшипник
Заводський номер
Подшипник 210 [ГОСТ 8338-75]
Кількість на модель
4
№
12
Назва деталі
КІЛЬЦО
Заводський номер
50-12-538
Кількість на модель
1
№
13
Назва деталі
Шестерня
Заводський номер
748-50-547
Кількість на модель
1
№
14
Назва деталі
Болт
Заводський номер
700-28-913
Кількість на модель
10
№
15
Назва деталі
Шпилька
Заводський номер
700-29-356
Кількість на модель
4
№
16
Назва деталі
Штифт 10v8х
Заводський номер
Штифт 10v8х25
Кількість на модель
2
№
17
Назва деталі
Шайба Т Г
Заводський номер
Шайба 8Т 65Г 06 [ГОСТ 6402-70]
Кількість на модель
5
№
18
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх16.88.35.019 [ГОСТ 7796-70]
Кількість на модель
5
№
19
Назва деталі
Кришка
Заводський номер
748-50-551
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
748-50-548
Кількість на модель
1
№
21
Назва деталі
Кришка
Заводський номер
748-50-553
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 748-50-549 | 1 | 1 | 1 | |||
| 2 | Важіль | 748-50-211 СП | 1 | 1 | 2 | |||
| 3 | Кільце- - - | Кольцо 014-018-25-2-2 [ГОСТ 9833-73] | 1 | 1 | 3 | |||
| 4 | Стопор | 748-50-164 | 1 | 1 | 4 | |||
| 5 | Кільце х | МН 4152-62 | 1 | 1 | 5 | |||
| 6 | Корок | 700-37-317-01 | 1 | 1 | 6 | |||
| 7 | Виделка. | 748-50-379 | 1 | 1 | 7 | |||
| 8 | Муфта | 748-50-554 | 1 | 1 | 8 | |||
| 9 | Пружина | 700-38-2706 | 1 | 1 | 9 | |||
| 10 | Корпус | 748-50-552 | 1 | 1 | 10 | |||
| 11 | Шестерня | 748-50-546 | 1 | 1 | 11 | |||
| 12 | Підшипник | Подшипник 210 [ГОСТ 8338-75] | 4 | 4 | 12 | |||
| 13 | КІЛЬЦО | 50-12-538 | 1 | 1 | 13 | |||
| 14 | Шестерня | 748-50-547 | 1 | 1 | 14 | |||
| 15 | Болт | 700-28-913 | 10 | 10 | 15 | |||
| 16 | Шпилька | 700-29-356 | 4 | 4 | 16 | |||
| 17 | Штифт 10v8х | Штифт 10v8х25 | 2 | 2 | 17 | |||
| 18 | Шайба Т Г | Шайба 8Т 65Г 06 [ГОСТ 6402-70] | 5 | 5 | 18 | |||
| 19 | Болт M- x | Болт М8-6gх16.88.35.019 [ГОСТ 7796-70] | 5 | 5 | 19 | |||
| 20 | Кришка | 748-50-551 | 1 | 1 | 20 | |||
| 21 | Прокладка | 748-50-548 | 1 | 1 | 21 | |||
| 22 | Кришка | 748-50-553 | 1 | 1 | 22 |
