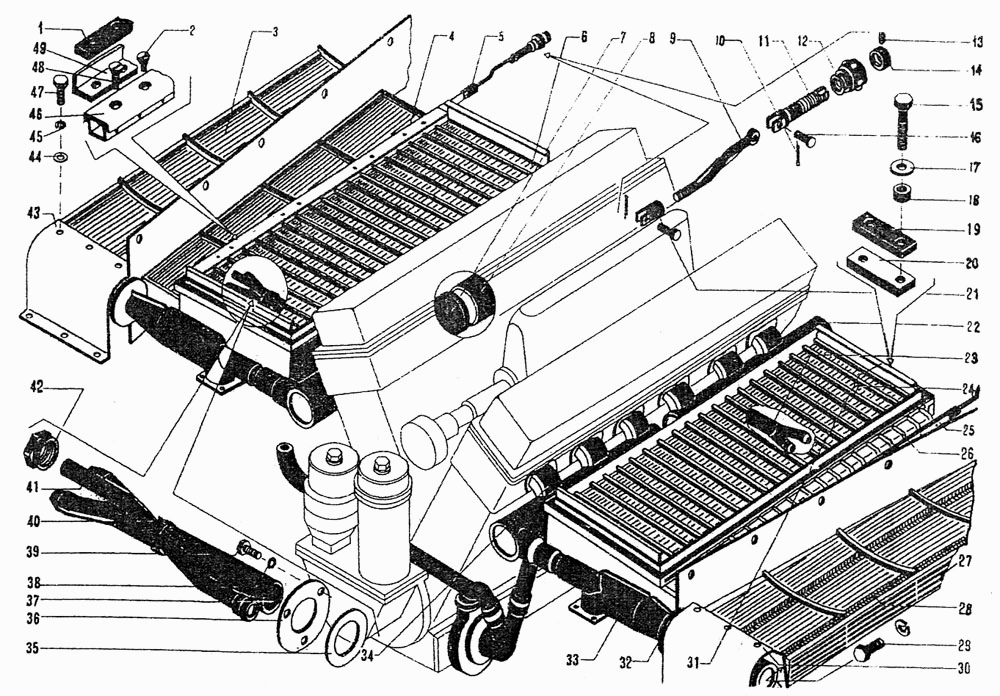

Встановлення ежекторів
100%
Назва деталі
Прокладка
Заводський номер
748-07-339
Кількість на модель
4
№
1
Назва деталі
Гвинт
Заводський номер
700-35-553-01
Кількість на модель
8
№
2
Назва деталі
Ежектор
Заводський номер
748-07-182СП
Кількість на модель
1
№
3
Назва деталі
Жалюзи
Заводський номер
748-07-193СП
Кількість на модель
1
№
4
Назва деталі
Тяга
Заводський номер
748-07-136
Кількість на модель
2
№
5
Назва деталі
Стулка
Заводський номер
748-07-144СП
Кількість на модель
19
№
6
Назва деталі
Колектор
Заводський номер
748-07-124СП
Кількість на модель
1
№
7
Назва деталі
Колектор
Заводський номер
748-07-125СП
Кількість на модель
1
№
8
Назва деталі
Тяга
Заводський номер
748-07-172СП
Кількість на модель
1
№
9
Назва деталі
Шплінт х
Заводський номер
Шплинт 2х16.019 [ГОСТ 397-79]
Кількість на модель
4
№
10
Назва деталі
Повідець
Заводський номер
748-07-88
Кількість на модель
2
№
11
Назва деталі
Зірочка
Заводський номер
748-07-85
Кількість на модель
2
№
12
Назва деталі
Гвинт М- хН.
Заводський номер
Винт М6-6gх8.14Н.019 [ГОСТ 1477-93]
Кількість на модель
2
№
13
Назва деталі
КІЛЬЦО
Заводський номер
748-07-87
Кількість на модель
2
№
14
Назва деталі
Болт
Заводський номер
700-28-2333
Кількість на модель
8
№
15
Назва деталі
Валик
Заводський номер
6465
Кількість на модель
4
№
16
Назва деталі
Шайба
Заводський номер
Шайба 12.01.019 [ГОСТ 6958-78]
Кількість на модель
14
№
17
Назва деталі
Прокладка
Заводський номер
700-40-5121
Кількість на модель
8
№
18
Назва деталі
Прокладка
Заводський номер
748-07-337
Кількість на модель
2
№
19
Назва деталі
Планка
Заводський номер
748-07-90
Кількість на модель
4
№
20
Назва деталі
Виделка.
Заводський номер
748-07-283
Кількість на модель
2
№
21
Назва деталі
Колектор
Заводський номер
748-07-126СП
Кількість на модель
1
№
22
Назва деталі
Труба
Заводський номер
748-07-198СП
Кількість на модель
15
№
23
Назва деталі
Стулка
Заводський номер
748-07-143СП
Кількість на модель
19
№
24
Назва деталі
Тяга
Заводський номер
748-07-171СП
Кількість на модель
1
№
25
Назва деталі
Рамка
Заводський номер
748-07-194СП
Кількість на модель
1
№
26
Назва деталі
Решітка
Заводський номер
748-07-185СП
Кількість на модель
2
№
27
Назва деталі
Ежектор
Заводський номер
748-07-121СП
Кількість на модель
1
№
28
Назва деталі
Болт M- x
Заводський номер
Болт М10-6gх22.58.019 [ГОСТ 7796-70]
Кількість на модель
24
№
29
Назва деталі
Кожух
Заводський номер
748-07-178СП
Кількість на модель
1
№
30
Назва деталі
Жалюзи
Заводський номер
748-07-192СП
Кількість на модель
1
№
31
Назва деталі
Напівфланець
Заводський номер
748-07-117
Кількість на модель
2
№
32
Назва деталі
Ежектор
Заводський номер
748-07-199СП
Кількість на модель
2
№
33
Назва деталі
Колектор
Заводський номер
748-07-146СП
Кількість на модель
1
№
34
Назва деталі
Фланець
Заводський номер
748-07-174
Кількість на модель
16
№
35
Назва деталі
Фланець
Заводський номер
748-07-175
Кількість на модель
16
№
36
Назва деталі
Труба
Заводський номер
748-07-197СП
Кількість на модель
1
№
37
Назва деталі
Шайба Т Г
Заводський номер
Шайба 6Т 65Г 09 [ГОСТ 6402-70]
Кількість на модель
48
№
38
Назва деталі
Болт M- x
Заводський номер
Болт М6-6gх16.88.35.019 [ГОСТ 7798-70]
Кількість на модель
48
№
39
Назва деталі
Хомут
Заводський номер
700-41-2235-15СП
Кількість на модель
1
№
40
Назва деталі
Труба
Заводський номер
748-07-181СП
Кількість на модель
1
№
41
Назва деталі
Гайка з накидним ключем
Заводський номер
700-30-42
Кількість на модель
1
№
42
Назва деталі
Кожух
Заводський номер
748-07-177СП
Кількість на модель
1
№
43
Назва деталі
Шайба
Заводський номер
Шайба 10.01 [ГОСТ 6958-78]
Кількість на модель
12
№
44
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 10 ОТ 65Г 09 [ГОСТ 6402-70]
Кількість на модель
36
№
45
Назва деталі
Кришка
Заводський номер
748-07-329
Кількість на модель
4
№
46
Назва деталі
Болт M- x
Заводський номер
Болт М10-6gх25.58.019 [ГОСТ 7796-70]
Кількість на модель
12
№
47
Назва деталі
Гвинт
Заводський номер
700-35-553
Кількість на модель
16
№
48
Назва деталі
Проставка
Заводський номер
748-07-340
Кількість на модель
4
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 748-07-339 | 4 | 4 | 1 | |||
| 2 | Гвинт | 700-35-553-01 | 8 | 8 | 2 | |||
| 3 | Ежектор | 748-07-182СП | 1 | 1 | 3 | |||
| 4 | Жалюзи | 748-07-193СП | 1 | 1 | 4 | |||
| 5 | Тяга | 748-07-136 | 2 | 2 | 5 | |||
| 6 | Стулка | 748-07-144СП | 19 | 19 | 6 | |||
| 7 | Колектор | 748-07-124СП | 1 | 1 | 7 | |||
| 8 | Колектор | 748-07-125СП | 1 | 1 | 8 | |||
| 9 | Тяга | 748-07-172СП | 1 | 1 | 9 | |||
| 10 | Шплінт х | Шплинт 2х16.019 [ГОСТ 397-79] | 4 | 4 | 10 | |||
| 11 | Повідець | 748-07-88 | 2 | 2 | 11 | |||
| 12 | Зірочка | 748-07-85 | 2 | 2 | 12 | |||
| 13 | Гвинт М- хН. | Винт М6-6gх8.14Н.019 [ГОСТ 1477-93] | 2 | 2 | 13 | |||
| 14 | КІЛЬЦО | 748-07-87 | 2 | 2 | 14 | |||
| 15 | Болт | 700-28-2333 | 8 | 8 | 15 | |||
| 16 | Валик | 6465 | 4 | 4 | 16 | |||
| 17 | Шайба | Шайба 12.01.019 [ГОСТ 6958-78] | 14 | 14 | 17 | |||
| 18 | Прокладка | 700-40-5121 | 8 | 8 | 18 | |||
| 19 | Прокладка | 748-07-337 | 2 | 2 | 19 | |||
| 20 | Планка | 748-07-90 | 4 | 4 | 20 | |||
| 21 | Виделка. | 748-07-283 | 2 | 2 | 21 | |||
| 22 | Колектор | 748-07-126СП | 1 | 1 | 22 | |||
| 23 | Труба | 748-07-198СП | 15 | 15 | 23 | |||
| 24 | Стулка | 748-07-143СП | 19 | 19 | 24 | |||
| 25 | Тяга | 748-07-171СП | 1 | 1 | 25 | |||
| 26 | Рамка | 748-07-194СП | 1 | 1 | 26 | |||
| 27 | Решітка | 748-07-185СП | 2 | 2 | 27 | |||
| 28 | Ежектор | 748-07-121СП | 1 | 1 | 28 | |||
| 29 | Болт M- x | Болт М10-6gх22.58.019 [ГОСТ 7796-70] | 24 | 24 | 29 | |||
| 30 | Кожух | 748-07-178СП | 1 | 1 | 30 | |||
| 31 | Жалюзи | 748-07-192СП | 1 | 1 | 31 | |||
| 32 | Напівфланець | 748-07-117 | 2 | 2 | 32 | |||
| 33 | Ежектор | 748-07-199СП | 2 | 2 | 33 | |||
| 34 | Колектор | 748-07-146СП | 1 | 1 | 34 | |||
| 35 | Фланець | 748-07-174 | 16 | 16 | 35 | |||
| 36 | Фланець | 748-07-175 | 16 | 16 | 36 | |||
| 37 | Труба | 748-07-197СП | 1 | 1 | 37 | |||
| 38 | Шайба Т Г | Шайба 6Т 65Г 09 [ГОСТ 6402-70] | 48 | 48 | 38 | |||
| 39 | Болт M- x | Болт М6-6gх16.88.35.019 [ГОСТ 7798-70] | 48 | 48 | 39 | |||
| 40 | Хомут | 700-41-2235-15СП | 1 | 1 | 40 | |||
| 41 | Труба | 748-07-181СП | 1 | 1 | 41 | |||
| 42 | Гайка з накидним ключем | 700-30-42 | 1 | 1 | 42 | |||
| 43 | Кожух | 748-07-177СП | 1 | 1 | 43 | |||
| 44 | Шайба | Шайба 10.01 [ГОСТ 6958-78] | 12 | 12 | 44 | |||
| 45 | Шайба ОТ Г | Шайба 10 ОТ 65Г 09 [ГОСТ 6402-70] | 36 | 36 | 45 | |||
| 46 | Кришка | 748-07-329 | 4 | 4 | 46 | |||
| 47 | Болт M- x | Болт М10-6gх25.58.019 [ГОСТ 7796-70] | 12 | 12 | 47 | |||
| 48 | Гвинт | 700-35-553 | 16 | 16 | 48 | |||
| 49 | Проставка | 748-07-340 | 4 | 4 | 49 |
