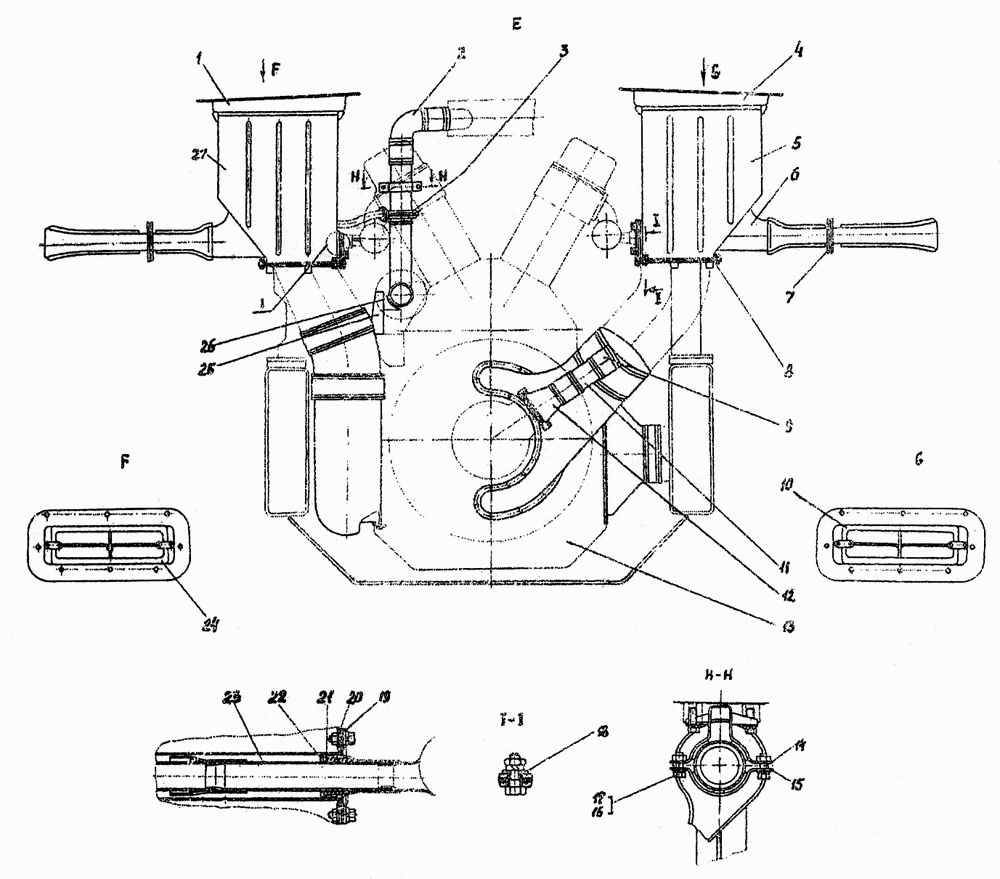

Система очищення повітря та охолодження електромашин
100%
Назва деталі
Ущільнення
Заводський номер
700-40-3378
Кількість на модель
1
№
1
Назва деталі
Труба
Заводський номер
748-05-241СП
Кількість на модель
1
№
2
Назва деталі
Циклон
Заводський номер
748-05-237СП
Кількість на модель
1
№
3
Назва деталі
Ущільнення
Заводський номер
700-40-3379
Кількість на модель
1
№
4
Назва деталі
Повітроочисник інерційний
Заводський номер
748-05-249СП
Кількість на модель
1
№
5
Назва деталі
Корпус
Заводський номер
748-05-205СП
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
700-40-3326
Кількість на модель
2
№
7
Назва деталі
Прокладка
Заводський номер
748-05-315
Кількість на модель
2
№
8
Назва деталі
Трубка
Заводський номер
748-05-112
Кількість на модель
2
№
9
Назва деталі
Решітка
Заводський номер
748-05-180СП
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
748-05-207СП
Кількість на модель
1
№
11
Назва деталі
Труба
Заводський номер
748-05-162СП
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
748-05-220
Кількість на модель
1
№
13
Назва деталі
Кронштейн
Заводський номер
748-05-242СП
Кількість на модель
1
№
14
Назва деталі
Обойма
Заводський номер
748-05-265СП
Кількість на модель
1
№
15
Назва деталі
Болт M- x
Заводський номер
Болт М10-6gх25.58.019 [ГОСТ 7796-70]
Кількість на модель
14
№
16
Назва деталі
Шайба
Заводський номер
Шайба 10.02.019 [ГОСТ 11371-78]
Кількість на модель
4
№
17
Назва деталі
Шайба
Заводський номер
700-31-2553
Кількість на модель
2
№
18
Назва деталі
Прокладка
Заводський номер
748-05-387
Кількість на модель
2
№
19
Назва деталі
Прокладка
Заводський номер
748-05-338
Кількість на модель
2
№
20
Назва деталі
Набивка кручена АП- Ух
Заводський номер
Набивка крученая АП-Ух4 [ГОСТ 5152-84]
Кількість на модель
№
21
Назва деталі
КІЛЬЦО
Заводський номер
700-58-2476
Кількість на модель
2
№
22
Назва деталі
Труба
Заводський номер
748-05-292СП
Кількість на модель
2
№
23
Назва деталі
Решітка
Заводський номер
748-05-204СП
Кількість на модель
1
№
24
Назва деталі
Кронштейн
Заводський номер
748-05-502
Кількість на модель
1
№
25
Назва деталі
Ложе
Заводський номер
748-05-245СП
Кількість на модель
1
№
26
Назва деталі
Повітроочисник інерційний
Заводський номер
748-05-248СП
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ущільнення | 700-40-3378 | 1 | 1 | 1 | |||
| 2 | Труба | 748-05-241СП | 1 | 1 | 2 | |||
| 3 | Циклон | 748-05-237СП | 1 | 1 | 3 | |||
| 4 | Ущільнення | 700-40-3379 | 1 | 1 | 4 | |||
| 5 | Повітроочисник інерційний | 748-05-249СП | 1 | 1 | 5 | |||
| 6 | Корпус | 748-05-205СП | 1 | 1 | 6 | |||
| 7 | Прокладка | 700-40-3326 | 2 | 2 | 7 | |||
| 8 | Прокладка | 748-05-315 | 2 | 2 | 8 | |||
| 9 | Трубка | 748-05-112 | 2 | 2 | 9 | |||
| 10 | Решітка | 748-05-180СП | 1 | 1 | 10 | |||
| 11 | Труба | 748-05-207СП | 1 | 1 | 11 | |||
| 12 | Труба | 748-05-162СП | 1 | 1 | 12 | |||
| 13 | Прокладка | 748-05-220 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 748-05-242СП | 1 | 1 | 14 | |||
| 15 | Обойма | 748-05-265СП | 1 | 1 | 15 | |||
| 16 | Болт M- x | Болт М10-6gх25.58.019 [ГОСТ 7796-70] | 14 | 14 | 16 | |||
| 17 | Шайба | Шайба 10.02.019 [ГОСТ 11371-78] | 4 | 4 | 17 | |||
| 18 | Шайба | 700-31-2553 | 2 | 2 | 18 | |||
| 19 | Прокладка | 748-05-387 | 2 | 2 | 19 | |||
| 20 | Прокладка | 748-05-338 | 2 | 2 | 20 | |||
| 21 | Набивка кручена АП- Ух | Набивка крученая АП-Ух4 [ГОСТ 5152-84] | 21 | |||||
| 22 | КІЛЬЦО | 700-58-2476 | 2 | 2 | 22 | |||
| 23 | Труба | 748-05-292СП | 2 | 2 | 23 | |||
| 24 | Решітка | 748-05-204СП | 1 | 1 | 24 | |||
| 25 | Кронштейн | 748-05-502 | 1 | 1 | 25 | |||
| 26 | Ложе | 748-05-245СП | 1 | 1 | 26 | |||
| 27 | Повітроочисник інерційний | 748-05-248СП | 1 | 1 | 27 |
