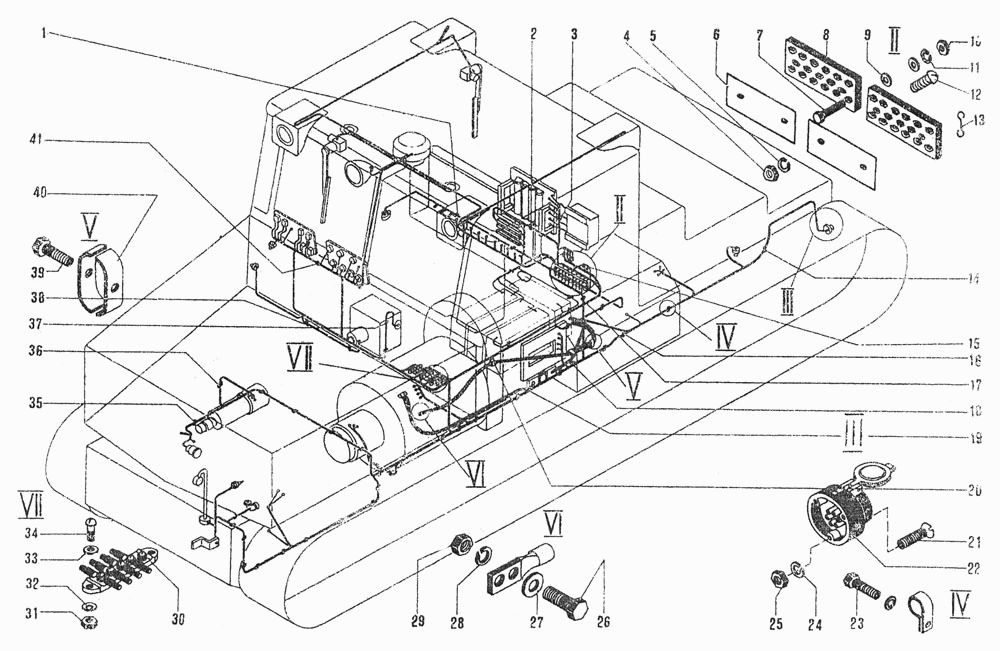

Монтаж проводов
100%
Назва деталі
Хомутик
Заводський номер
700-54-201-18
Кількість на модель
10
№
1
Назва деталі
Хомутик
Заводський номер
700-54-201-16
Кількість на модель
4
№
2
Назва деталі
Хомутик
Заводський номер
700-54-201-17
Кількість на модель
4
№
3
Назва деталі
Нат М.Н.
Заводський номер
Гайка М8-7Н.6.019 [ГОСТ 5915-70]
Кількість на модель
23
№
4
Назва деталі
Диск T G
Заводський номер
Шайба 8Т 65Г 09 [ГОСТ 6402-70]
Кількість на модель
17
№
5
Назва деталі
Прокладка
Заводський номер
700-40-4387
Кількість на модель
2
№
6
Назва деталі
Болт
Заводський номер
28466
Кількість на модель
25
№
7
Назва деталі
Клемна колодка
Заводський номер
700-42-2362
Кількість на модель
2
№
8
Назва деталі
Диск
Заводський номер
Шайба 6.01.019 [ГОСТ 11371-78]
Кількість на модель
7
№
9
Назва деталі
Гайка М6-7Н.6.019 [ГОСТ 5915-70]
Заводський номер
Гайка М6-7Н.6.019 [ГОСТ 5915-70]
Кількість на модель
4
№
10
Назва деталі
Диск T G
Заводський номер
Шайба 6Т 65Г 09 [ГОСТ 6402-70]
Кількість на модель
106
№
11
Назва деталі
Гвинт ВМ- х
Заводський номер
Винт ВМ8-8gх22.58.019 [ГОСТ 17473-80]
Кількість на модель
4
№
12
Назва деталі
Плавкий запобіжник на A
Заводський номер
748-88-94
Кількість на модель
1
№
13
Назва деталі
Хомутик
Заводський номер
700-54-201-12
Кількість на модель
1
№
14
Назва деталі
Шунт Ш-А вольтамперметра
Заводський номер
Шунт Ш-180А вольтамперметра
Кількість на модель
1
№
15
Назва деталі
Хомутик
Заводський номер
700-54-201-15
Кількість на модель
3
№
16
Назва деталі
Хомутик
Заводський номер
700-54-201-20
Кількість на модель
3
№
17
Назва деталі
Кабельний вузол
Заводський номер
748-88-986СП
Кількість на модель
1
№
18
Назва деталі
Кабельний вузол
Заводський номер
748-88-957СП
Кількість на модель
1
№
19
Назва деталі
Хомутик
Заводський номер
700-54-201-19
Кількість на модель
1
№
20
Назва деталі
Гвинт ВМ- х
Заводський номер
Винт В2М5-8gх35.58.019 [ГОСТ 17475-80]
Кількість на модель
3
№
21
Назва деталі
Розетка штепсельна ПС АЗ-
Заводський номер
Розетка штепсельная ПС 300АЗ-100 [ГОСТ 9200-76]
Кількість на модель
1
№
22
Назва деталі
Болт M- x
Заводський номер
Болт М6-6gх12.88.35.019 [ГОСТ 7798-70]
Кількість на модель
87
№
23
Назва деталі
Диск T G
Заводський номер
Шайба 5Т 65Г 06 [ГОСТ 6402-70]
Кількість на модель
3
№
24
Назва деталі
Нат М.Н.
Заводський номер
Гайка М5-7Н.6.019 [ГОСТ 5927-70]
Кількість на модель
3
№
25
Назва деталі
Болт M- x
Заводський номер
Болт М12-6gх40.58.019 [ГОСТ 7796-70]
Кількість на модель
6
№
26
Назва деталі
Диск __NT__0__x__NT__1__
Заводський номер
Шайба 12х2.02.019 [ГОСТ 11371-78]
Кількість на модель
6
№
27
Назва деталі
Шайба __NT__0__ від __NT__1__Г __NT__2__
Заводський номер
Шайба 12 ОТ 65Г 019 [ГОСТ 6402-70]
Кількість на модель
7
№
28
Назва деталі
Гайка М__NT__1__х__NT__2__, __NT__0__Н.__NT__3__
Заводський номер
Гайка М12х1,25-6Н.04.45.019 [ГОСТ 5916-70]
Кількість на модель
6
№
29
Назва деталі
Панель з'єднувальна ПС-
Заводський номер
Панель соединительная ПС-5
Кількість на модель
4
№
30
Назва деталі
Нат М.Н.
Заводський номер
Гайка М4-7Н.6.016 [ГОСТ5927-70]
Кількість на модель
15
№
31
Назва деталі
Диск T G
Заводський номер
Шайба 4Т 65Г 06 [ГОСТ 6402-70]
Кількість на модель
8
№
32
Назва деталі
Шайба
Заводський номер
Шайба 4.01.019 [ГОСТ 11371-78]
Кількість на модель
23
№
33
Назва деталі
Гвинт ВМ- х
Заводський номер
Винт ВМ4-6gх20.58.016 [ГОСТ 17473-80]
Кількість на модель
9
№
34
Назва деталі
Хомутик
Заводський номер
700-54-202-06
Кількість на модель
17
№
35
Назва деталі
Хомутик
Заводський номер
700-54-201-13
Кількість на модель
18
№
36
Назва деталі
Хомутик
Заводський номер
700-54-202
Кількість на модель
7
№
37
Назва деталі
Прокладка
Заводський номер
700-40-2973
Кількість на модель
11
№
38
Назва деталі
Болт
Заводський номер
28434
Кількість на модель
2
№
39
Назва деталі
Притиск
Заводський номер
748-88-43
Кількість на модель
4
№
40
Назва деталі
Хомутик
Заводський номер
700-54-202-05
Кількість на модель
8
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомутик | 700-54-201-18 | 10 | 10 | 1 | |||
| 2 | Хомутик | 700-54-201-16 | 4 | 4 | 2 | |||
| 3 | Хомутик | 700-54-201-17 | 4 | 4 | 3 | |||
| 4 | Нат М.Н. | Гайка М8-7Н.6.019 [ГОСТ 5915-70] | 23 | 23 | 4 | |||
| 5 | Диск T G | Шайба 8Т 65Г 09 [ГОСТ 6402-70] | 17 | 17 | 5 | |||
| 6 | Прокладка | 700-40-4387 | 2 | 2 | 6 | |||
| 7 | Болт | 28466 | 25 | 25 | 7 | |||
| 8 | Клемна колодка | 700-42-2362 | 2 | 2 | 8 | |||
| 9 | Диск | Шайба 6.01.019 [ГОСТ 11371-78] | 7 | 7 | 9 | |||
| 10 | Гайка М6-7Н.6.019 [ГОСТ 5915-70] | Гайка М6-7Н.6.019 [ГОСТ 5915-70] | 4 | 4 | 10 | |||
| 11 | Диск T G | Шайба 6Т 65Г 09 [ГОСТ 6402-70] | 106 | 106 | 11 | |||
| 12 | Гвинт ВМ- х | Винт ВМ8-8gх22.58.019 [ГОСТ 17473-80] | 4 | 4 | 12 | |||
| 13 | Плавкий запобіжник на A | 748-88-94 | 1 | 1 | 13 | |||
| 14 | Хомутик | 700-54-201-12 | 1 | 1 | 14 | |||
| 15 | Шунт Ш-А вольтамперметра | Шунт Ш-180А вольтамперметра | 1 | 1 | 15 | |||
| 16 | Хомутик | 700-54-201-15 | 3 | 3 | 16 | |||
| 17 | Хомутик | 700-54-201-20 | 3 | 3 | 17 | |||
| 18 | Кабельний вузол | 748-88-986СП | 1 | 1 | 18 | |||
| 19 | Кабельний вузол | 748-88-957СП | 1 | 1 | 19 | |||
| 20 | Хомутик | 700-54-201-19 | 1 | 1 | 20 | |||
| 21 | Гвинт ВМ- х | Винт В2М5-8gх35.58.019 [ГОСТ 17475-80] | 3 | 3 | 21 | |||
| 22 | Розетка штепсельна ПС АЗ- | Розетка штепсельная ПС 300АЗ-100 [ГОСТ 9200-76] | 1 | 1 | 22 | |||
| 23 | Болт M- x | Болт М6-6gх12.88.35.019 [ГОСТ 7798-70] | 87 | 87 | 23 | |||
| 24 | Диск T G | Шайба 5Т 65Г 06 [ГОСТ 6402-70] | 3 | 3 | 24 | |||
| 25 | Нат М.Н. | Гайка М5-7Н.6.019 [ГОСТ 5927-70] | 3 | 3 | 25 | |||
| 26 | Болт M- x | Болт М12-6gх40.58.019 [ГОСТ 7796-70] | 6 | 6 | 26 | |||
| 27 | Диск __NT__0__x__NT__1__ | Шайба 12х2.02.019 [ГОСТ 11371-78] | 6 | 6 | 27 | |||
| 28 | Шайба __NT__0__ від __NT__1__Г __NT__2__ | Шайба 12 ОТ 65Г 019 [ГОСТ 6402-70] | 7 | 7 | 28 | |||
| 29 | Гайка М__NT__1__х__NT__2__, __NT__0__Н.__NT__3__ | Гайка М12х1,25-6Н.04.45.019 [ГОСТ 5916-70] | 6 | 6 | 29 | |||
| 30 | Панель з'єднувальна ПС- | Панель соединительная ПС-5 | 4 | 4 | 30 | |||
| 31 | Нат М.Н. | Гайка М4-7Н.6.016 [ГОСТ5927-70] | 15 | 15 | 31 | |||
| 32 | Диск T G | Шайба 4Т 65Г 06 [ГОСТ 6402-70] | 8 | 8 | 32 | |||
| 33 | Шайба | Шайба 4.01.019 [ГОСТ 11371-78] | 23 | 23 | 33 | |||
| 34 | Гвинт ВМ- х | Винт ВМ4-6gх20.58.016 [ГОСТ 17473-80] | 9 | 9 | 34 | |||
| 35 | Хомутик | 700-54-202-06 | 17 | 17 | 35 | |||
| 36 | Хомутик | 700-54-201-13 | 18 | 18 | 36 | |||
| 37 | Хомутик | 700-54-202 | 7 | 7 | 37 | |||
| 38 | Прокладка | 700-40-2973 | 11 | 11 | 38 | |||
| 39 | Болт | 28434 | 2 | 2 | 39 | |||
| 40 | Притиск | 748-88-43 | 4 | 4 | 40 | |||
| 41 | Хомутик | 700-54-202-05 | 8 | 8 | 41 |
