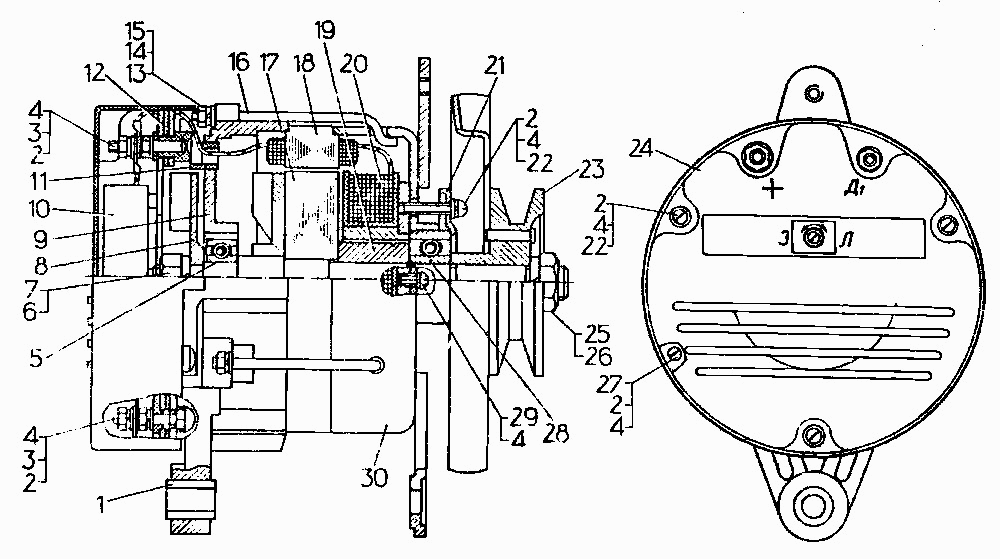

Генератор
100%
Назва деталі
Втулка
Заводський номер
46.3701 081
Кількість на модель
1
№
1
Назва деталі
Шайба
Заводський номер
[Шайба 5.01.016]
Кількість на модель
17
№
2
Назва деталі
Нат М.Н.
Заводський номер
[Гайка М5-6Н.5.016]
Кількість на модель
9
№
3
Назва деталі
Шайба Л Г
Заводський номер
[Шайба 5Л 65Г 06]
Кількість на модель
19
№
4
Назва деталі
Шарикопідшипник КС
Заводський номер
[Шарикоподшипник 6-180502К1С9]
Кількість на модель
1
№
5
Назва деталі
Горіх М.Н.А.
Заводський номер
[Гайка М12-6Н.04А.019]
Кількість на модель
1
№
6
Назва деталі
Вентилятор
Заводський номер
69.3701 003
Кількість на модель
1
№
6
Назва деталі
Шайба Л Г
Заводський номер
[Шайба 12Л 65Г 06]
Кількість на модель
1
№
7
Назва деталі
Кришка задня
Заводський номер
69.3701 300
Кількість на модель
1
№
9
Назва деталі
Генератор експортного виконання тропічного виконання
Заводський номер
7006.3701 000
Кількість на модель
1
№
10
Назва деталі
Регулятор напруги
Заводський номер
[Регулятор напряжения 2412.3702]
Кількість на модель
1
№
10
Назва деталі
Генератор експортного виконання тропічного виконання
Заводський номер
7007.3701 000
Кількість на модель
1
№
10
Назва деталі
Ізолятор
Заводський номер
693 701 021
Кількість на модель
5
№
11
Назва деталі
Блок випрямляча БПВ-
Заводський номер
[Блок выпрямителя БПВ 42-100-02]
Кількість на модель
1
№
12
Назва деталі
Шайба,
Заводський номер
[Шайба 6.01.016,]
Кількість на модель
3
№
13
Назва деталі
Нат М.Н.
Заводський номер
[Гайка М6-6Н.5.016]
Кількість на модель
3
№
14
Назва деталі
Шайба Л Г
Заводський номер
[Шайба 6Л 65Г 06]
Кількість на модель
3
№
15
Назва деталі
Болт стяжний
Заводський номер
69.3701 080
Кількість на модель
3
№
16
Назва деталі
Ротор
Заводський номер
6907.3701 200
Кількість на модель
1
№
17
Назва деталі
Ротор
Заводський номер
69.3701 200
Кількість на модель
1
№
17
Назва деталі
Статор
Заводський номер
70.3701 100
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
6907.3701 005
Кількість на модель
1
№
19
Назва деталі
Втулка
Заводський номер
69.3701 005
Кількість на модель
1
№
19
Назва деталі
Котушка збудження
Заводський номер
69.3701 060
Кількість на модель
1
№
20
Назва деталі
Кришка підшипника
Заводський номер
46.3701 007
Кількість на модель
1
№
21
Назва деталі
Гвинт V.M- x
Заводський номер
[Винт В.М5-6gх26.48.016]
Кількість на модель
6
№
22
Назва деталі
Шків з вентилятором
Заводський номер
70.3701 050
Кількість на модель
1
№
23
Назва деталі
Шків з вентилятором
Заводський номер
7007.3701 050
Кількість на модель
1
№
23
Назва деталі
Кришка регулювального пристрою
Заводський номер
70.3701 001
Кількість на модель
1
№
24
Назва деталі
Гайка Мх, Н, А-
Заводський номер
[Гайка М16х1,5-6Н,04А-019]
Кількість на модель
1
№
25
Назва деталі
Шайба Л Г
Заводський номер
[Шайба 16Л 65Г 06]
Кількість на модель
1
№
26
Назва деталі
Гвинт V.M-x,
Заводський номер
[Винт В.М5-6gх14,5.48.016]
Кількість на модель
2
№
27
Назва деталі
Шарикопідшипник КС
Заводський номер
[Шарикоподшипник 6-180603К4С9]
Кількість на модель
1
№
28
Назва деталі
Гвинт V.M-x,
Заводський номер
[Винт В.М5-6gх10,5.48.016]
Кількість на модель
2
№
29
Назва деталі
Кришка передня
Заводський номер
69.3701 400
Кількість на модель
1
№
30
Назва деталі
Кришка передня
Заводський номер
6907.3701 400
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 46.3701 081 | 1 | 1 | 1 | |||
| 2 | Шайба | [Шайба 5.01.016] | 17 | 17 | 2 | |||
| 3 | Нат М.Н. | [Гайка М5-6Н.5.016] | 9 | 9 | 3 | |||
| 4 | Шайба Л Г | [Шайба 5Л 65Г 06] | 19 | 19 | 4 | |||
| 5 | Шарикопідшипник КС | [Шарикоподшипник 6-180502К1С9] | 1 | 1 | 5 | |||
| 6 | Горіх М.Н.А. | [Гайка М12-6Н.04А.019] | 1 | 1 | 6 | |||
| 6 | Вентилятор | 69.3701 003 | 1 | 1 | 6 | |||
| 7 | Шайба Л Г | [Шайба 12Л 65Г 06] | 1 | 1 | 7 | |||
| 9 | Кришка задня | 69.3701 300 | 1 | 1 | 9 | |||
| 10 | Генератор експортного виконання тропічного виконання | 7006.3701 000 | 1 | 1 | 10 | |||
| 10 | Регулятор напруги | [Регулятор напряжения 2412.3702] | 1 | 1 | 10 | |||
| 10 | Генератор експортного виконання тропічного виконання | 7007.3701 000 | 1 | 1 | 10 | |||
| 11 | Ізолятор | 693 701 021 | 5 | 5 | 11 | |||
| 12 | Блок випрямляча БПВ- | [Блок выпрямителя БПВ 42-100-02] | 1 | 1 | 12 | |||
| 13 | Шайба, | [Шайба 6.01.016,] | 3 | 3 | 13 | |||
| 14 | Нат М.Н. | [Гайка М6-6Н.5.016] | 3 | 3 | 14 | |||
| 15 | Шайба Л Г | [Шайба 6Л 65Г 06] | 3 | 3 | 15 | |||
| 16 | Болт стяжний | 69.3701 080 | 3 | 3 | 16 | |||
| 17 | Ротор | 6907.3701 200 | 1 | 1 | 17 | |||
| 17 | Ротор | 69.3701 200 | 1 | 1 | 17 | |||
| 18 | Статор | 70.3701 100 | 1 | 1 | 18 | |||
| 19 | Втулка | 6907.3701 005 | 1 | 1 | 19 | |||
| 19 | Втулка | 69.3701 005 | 1 | 1 | 19 | |||
| 20 | Котушка збудження | 69.3701 060 | 1 | 1 | 20 | |||
| 21 | Кришка підшипника | 46.3701 007 | 1 | 1 | 21 | |||
| 22 | Гвинт V.M- x | [Винт В.М5-6gх26.48.016] | 6 | 6 | 22 | |||
| 23 | Шків з вентилятором | 70.3701 050 | 1 | 1 | 23 | |||
| 23 | Шків з вентилятором | 7007.3701 050 | 1 | 1 | 23 | |||
| 24 | Кришка регулювального пристрою | 70.3701 001 | 1 | 1 | 24 | |||
| 25 | Гайка Мх, Н, А- | [Гайка М16х1,5-6Н,04А-019] | 1 | 1 | 25 | |||
| 26 | Шайба Л Г | [Шайба 16Л 65Г 06] | 1 | 1 | 26 | |||
| 27 | Гвинт V.M-x, | [Винт В.М5-6gх14,5.48.016] | 2 | 2 | 27 | |||
| 28 | Шарикопідшипник КС | [Шарикоподшипник 6-180603К4С9] | 1 | 1 | 28 | |||
| 29 | Гвинт V.M-x, | [Винт В.М5-6gх10,5.48.016] | 2 | 2 | 29 | |||
| 30 | Кришка передня | 69.3701 400 | 1 | 1 | 30 | |||
| 30 | Кришка передня | 6907.3701 400 | 1 | 1 | 30 |
