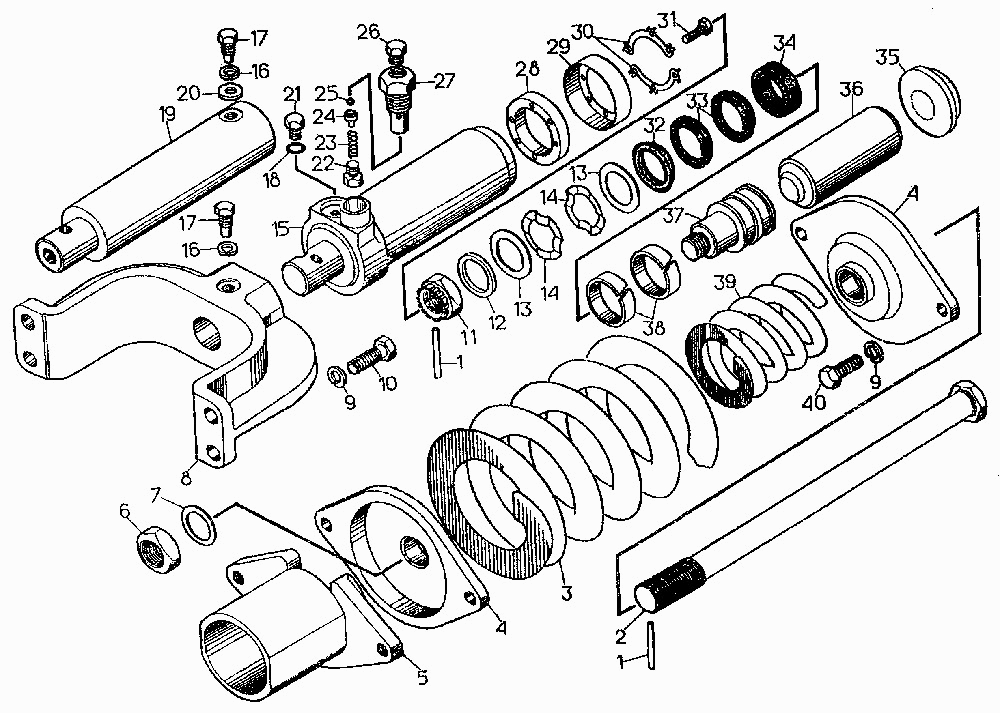

Механізм здавання і механізм натягу
100%
Назва деталі
Механізм здавання
Заводський номер
20-21-132СП
Кількість на модель
1
№
Назва деталі
Механізм натягу
Заводський номер
50-21-134СП
Кількість на модель
1
№
Назва деталі
Клапан
Заводський номер
50-21-177СП
Кількість на модель
1
№
Назва деталі
Шплінт
Заводський номер
35-21-37-01
Кількість на модель
1
№
1
Назва деталі
Стрижень
Заводський номер
50-21-55
Кількість на модель
1
№
2
Назва деталі
Пружина
Заводський номер
38391
Кількість на модель
1
№
3
Назва деталі
Фланець
Заводський номер
50-21-84, 50-21-88
Кількість на модель
2
№
4
Назва деталі
Фланець
Заводський номер
24-21-150СП
Кількість на модель
1
№
5
Назва деталі
Горіх
Заводський номер
700-30-2275
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
24-21-163
Кількість на модель
1
№
7
Назва деталі
Виделка.
Заводський номер
50-21-63
Кількість на модель
1
№
8
Назва деталі
Шайба ОТ Г
Заводський номер
[Шайба 20 ОТ 65Г 09]
Кількість на модель
44
№
9
Назва деталі
Болт
Заводський номер
28234
Кількість на модель
12
№
10
Назва деталі
Горіх
Заводський номер
700-30-2195
Кількість на модель
1
№
11
Назва деталі
Проставка
Заводський номер
50-21-245
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
24-21-95
Кількість на модель
2
№
13
Назва деталі
КІЛЬЦО
Заводський номер
700-58-2273
Кількість на модель
2
№
14
Назва деталі
Циліндр
Заводський номер
50-21-136СП
Кількість на модель
1
№
15
Назва деталі
Шайба ОТ Г
Заводський номер
[Шайба 16 ОТ 65Г 09]
Кількість на модель
1
№
16
Назва деталі
Стопор
Заводський номер
60-21-8
Кількість на модель
1
№
17
Назва деталі
Кільце- - -
Заводський номер
[Кольцо 014-018-25-2-2]
Кількість на модель
1
№
18
Назва деталі
Корок
Заводський номер
700-37-2236
Кількість на модель
1
№
21
Назва деталі
Заглушка
Заводський номер
50-21-216
Кількість на модель
1
№
22
Назва деталі
Пружина
Заводський номер
700-38-2591
Кількість на модель
1
№
23
Назва деталі
Штовхач
Заводський номер
50-21-165
Кількість на модель
1
№
24
Назва деталі
М'яч
Заводський номер
[Шарик 5 5-200]
Кількість на модель
1
№
25
Назва деталі
Заглушка
Заводський номер
50-21-166
Кількість на модель
1
№
26
Назва деталі
Корпус
Заводський номер
50-21-164
Кількість на модель
1
№
27
Назва деталі
Сальник
Заводський номер
35-21-40
Кількість на модель
1
№
28
Назва деталі
Кришка
Заводський номер
35-21-38
Кількість на модель
1
№
29
Назва деталі
Шайба
Заводський номер
700-31-2558
Кількість на модель
2
№
30
Назва деталі
Bolt Mx
Заводський номер
[Болт М8х35.88.35.019]
Кількість на модель
6
№
31
Назва деталі
Кільце КО х
Заводський номер
[Кольцо КО 50х70-2]
Кількість на модель
1
№
32
Назва деталі
Кільце М х
Заводський номер
[Кольцо М 50х70-2]
Кількість на модель
4
№
33
Назва деталі
Кільце КН х
Заводський номер
[Кольцо КН 50х70-2]
Кількість на модель
4
№
34
Назва деталі
Упор
Заводський номер
35-21-34
Кількість на модель
1
№
35
Назва деталі
Шток
Заводський номер
24-21-92
Кількість на модель
1
№
36
Назва деталі
Поршень
Заводський номер
50-21-14
Кількість на модель
1
№
37
Назва деталі
КІЛЬЦО
Заводський номер
18-21-32
Кількість на модель
2
№
38
Назва деталі
Пружина
Заводський номер
700-38-2153
Кількість на модель
1
№
39
Назва деталі
Bolt Mx
Заводський номер
[Болт М20х50.88.35.019]
Кількість на модель
12
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Механізм здавання | 20-21-132СП | 1 | 1 | |||||
| Механізм натягу | 50-21-134СП | 1 | 1 | |||||
| Клапан | 50-21-177СП | 1 | 1 | |||||
| 1 | Шплінт | 35-21-37-01 | 1 | 1 | 1 | |||
| 2 | Стрижень | 50-21-55 | 1 | 1 | 2 | |||
| 3 | Пружина | 38391 | 1 | 1 | 3 | |||
| 4 | Фланець | 50-21-84, 50-21-88 | 2 | 2 | 4 | |||
| 5 | Фланець | 24-21-150СП | 1 | 1 | 5 | |||
| 6 | Горіх | 700-30-2275 | 1 | 1 | 6 | |||
| 7 | Прокладка | 24-21-163 | 1 | 1 | 7 | |||
| 8 | Виделка. | 50-21-63 | 1 | 1 | 8 | |||
| 9 | Шайба ОТ Г | [Шайба 20 ОТ 65Г 09] | 44 | 44 | 9 | |||
| 10 | Болт | 28234 | 12 | 12 | 10 | |||
| 11 | Горіх | 700-30-2195 | 1 | 1 | 11 | |||
| 12 | Проставка | 50-21-245 | 1 | 1 | 12 | |||
| 13 | Прокладка | 24-21-95 | 2 | 2 | 13 | |||
| 14 | КІЛЬЦО | 700-58-2273 | 2 | 2 | 14 | |||
| 15 | Циліндр | 50-21-136СП | 1 | 1 | 15 | |||
| 16 | Шайба ОТ Г | [Шайба 16 ОТ 65Г 09] | 1 | 1 | 16 | |||
| 17 | Стопор | 60-21-8 | 1 | 1 | 17 | |||
| 18 | Кільце- - - | [Кольцо 014-018-25-2-2] | 1 | 1 | 18 | |||
| 21 | Корок | 700-37-2236 | 1 | 1 | 21 | |||
| 22 | Заглушка | 50-21-216 | 1 | 1 | 22 | |||
| 23 | Пружина | 700-38-2591 | 1 | 1 | 23 | |||
| 24 | Штовхач | 50-21-165 | 1 | 1 | 24 | |||
| 25 | М'яч | [Шарик 5 5-200] | 1 | 1 | 25 | |||
| 26 | Заглушка | 50-21-166 | 1 | 1 | 26 | |||
| 27 | Корпус | 50-21-164 | 1 | 1 | 27 | |||
| 28 | Сальник | 35-21-40 | 1 | 1 | 28 | |||
| 29 | Кришка | 35-21-38 | 1 | 1 | 29 | |||
| 30 | Шайба | 700-31-2558 | 2 | 2 | 30 | |||
| 31 | Bolt Mx | [Болт М8х35.88.35.019] | 6 | 6 | 31 | |||
| 32 | Кільце КО х | [Кольцо КО 50х70-2] | 1 | 1 | 32 | |||
| 33 | Кільце М х | [Кольцо М 50х70-2] | 4 | 4 | 33 | |||
| 34 | Кільце КН х | [Кольцо КН 50х70-2] | 4 | 4 | 34 | |||
| 35 | Упор | 35-21-34 | 1 | 1 | 35 | |||
| 36 | Шток | 24-21-92 | 1 | 1 | 36 | |||
| 37 | Поршень | 50-21-14 | 1 | 1 | 37 | |||
| 38 | КІЛЬЦО | 18-21-32 | 2 | 2 | 38 | |||
| 39 | Пружина | 700-38-2153 | 1 | 1 | 39 | |||
| 40 | Bolt Mx | [Болт М20х50.88.35.019] | 12 | 12 | 40 |
