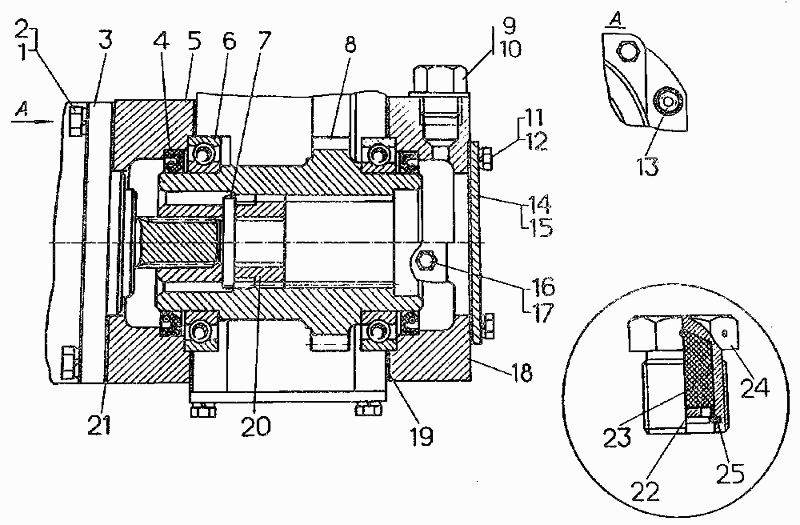

Встановлення приводу насоса
100%
Назва деталі
Встановлення приводу насоса
Заводський номер
50-26-85СП
Кількість на модель
1
№
Назва деталі
Болт
Заводський номер
28556
Кількість на модель
4
№
1
Назва деталі
Шайба ОТ Г
Заводський номер
[Шайба 12 ОТ 65Г 09]
Кількість на модель
12
№
2
Назва деталі
Насос NSH A- LT
Заводський номер
[Насос НШ 100А-3ЛТ]
Кількість на модель
1
№
3
Назва деталі
Насос НШ А- А
Заводський номер
[Насос НШ 100А-3А]
Кількість на модель
1
№
3
Назва деталі
Наручники...
Заводський номер
[Манжета 1.2-90х120-4]
Кількість на модель
2
№
4
Назва деталі
Фланець
Заводський номер
18-26-802
Кількість на модель
1
№
5
Назва деталі
Підшипник
Заводський номер
[Подшипник 118]
Кількість на модель
2
№
6
Назва деталі
Штифт
Заводський номер
700-32-2081
Кількість на модель
1
№
7
Назва деталі
ВАЛ
Заводський номер
50-26-814
Кількість на модель
1
№
8
Назва деталі
Сапун
Заводський номер
18-26-286СП
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
700-40-260-17
Кількість на модель
1
№
10
Назва деталі
Bolt Mx
Заводський номер
[Болт М10х25.58.019]
Кількість на модель
4
№
11
Назва деталі
Шайба ОТ Г
Заводський номер
[Шайба 10 ОТ 65Г 09]
Кількість на модель
4
№
12
Назва деталі
Гайка Mx-
Заводський номер
[Гайка М12х1,25-6.019]
Кількість на модель
8
№
13
Назва деталі
Кришка
Заводський номер
50-26-832
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
700-40-2631
Кількість на модель
№
15
Назва деталі
Корок
Заводський номер
37121
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
700-40-260-07
Кількість на модель
1
№
17
Назва деталі
Фланець
Заводський номер
18-26-801
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
700-40-3766
Кількість на модель
2
№
19
Назва деталі
Муфта
Заводський номер
50-26-807
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
700-40-3688
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
18-26-422
Кількість на модель
1
№
22
Назва деталі
Волосся оброблене
Заводський номер
[Волос обработанный]
Кількість на модель
№
23
Назва деталі
КОРПУС САПУНА
Заводський номер
18-26-421
Кількість на модель
1
№
24
Назва деталі
Кільце пружинне
Заводський номер
261046
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення приводу насоса | 50-26-85СП | 1 | 1 | |||||
| 1 | Болт | 28556 | 4 | 4 | 1 | |||
| 2 | Шайба ОТ Г | [Шайба 12 ОТ 65Г 09] | 12 | 12 | 2 | |||
| 3 | Насос NSH A- LT | [Насос НШ 100А-3ЛТ] | 1 | 1 | 3 | |||
| 3 | Насос НШ А- А | [Насос НШ 100А-3А] | 1 | 1 | 3 | |||
| 4 | Наручники... | [Манжета 1.2-90х120-4] | 2 | 2 | 4 | |||
| 5 | Фланець | 18-26-802 | 1 | 1 | 5 | |||
| 6 | Підшипник | [Подшипник 118] | 2 | 2 | 6 | |||
| 7 | Штифт | 700-32-2081 | 1 | 1 | 7 | |||
| 8 | ВАЛ | 50-26-814 | 1 | 1 | 8 | |||
| 9 | Сапун | 18-26-286СП | 1 | 1 | 9 | |||
| 10 | Прокладка | 700-40-260-17 | 1 | 1 | 10 | |||
| 11 | Bolt Mx | [Болт М10х25.58.019] | 4 | 4 | 11 | |||
| 12 | Шайба ОТ Г | [Шайба 10 ОТ 65Г 09] | 4 | 4 | 12 | |||
| 13 | Гайка Mx- | [Гайка М12х1,25-6.019] | 8 | 8 | 13 | |||
| 14 | Кришка | 50-26-832 | 1 | 1 | 14 | |||
| 15 | Прокладка | 700-40-2631 | 15 | |||||
| 16 | Корок | 37121 | 1 | 1 | 16 | |||
| 17 | Прокладка | 700-40-260-07 | 1 | 1 | 17 | |||
| 18 | Фланець | 18-26-801 | 1 | 1 | 18 | |||
| 19 | Прокладка | 700-40-3766 | 2 | 2 | 19 | |||
| 20 | Муфта | 50-26-807 | 1 | 1 | 20 | |||
| 21 | Прокладка | 700-40-3688 | 1 | 1 | 21 | |||
| 22 | Шайба | 18-26-422 | 1 | 1 | 22 | |||
| 23 | Волосся оброблене | [Волос обработанный] | 23 | |||||
| 24 | КОРПУС САПУНА | 18-26-421 | 1 | 1 | 24 | |||
| 25 | Кільце пружинне | 261046 | 1 | 1 | 25 |
