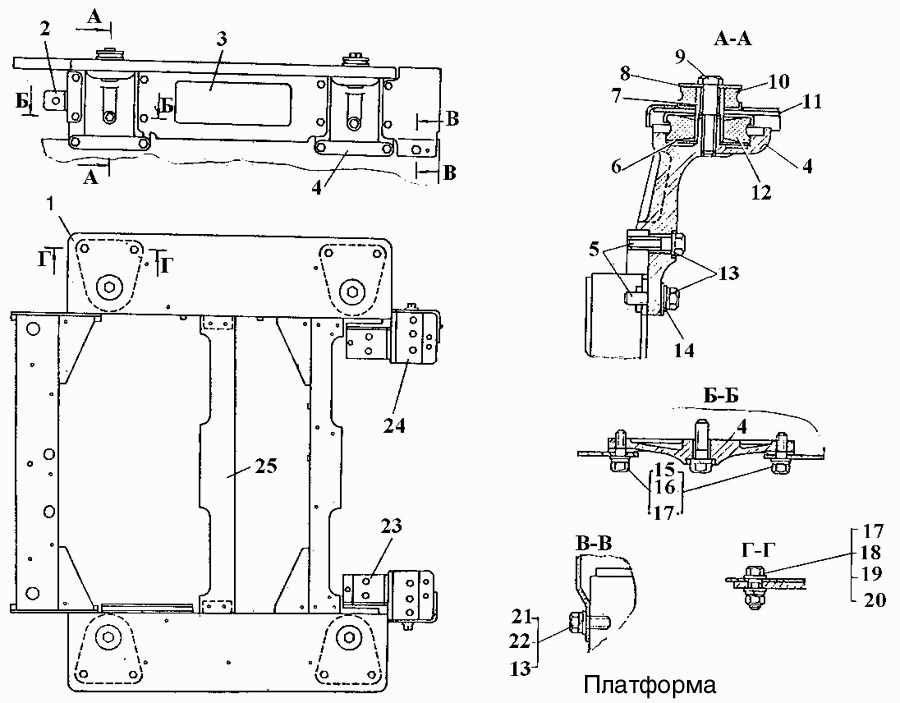

Платформа
100%
Назва деталі
Платформа
Заводський номер
64-24-108СП
Кількість на модель
1
№
1
Назва деталі
Щит
Заводський номер
50-24-314
Кількість на модель
2
№
2
Назва деталі
Щит
Заводський номер
64-24-21
Кількість на модель
2
№
3
Назва деталі
Кронштейн
Заводський номер
64-24-18
Кількість на модель
4
№
4
Назва деталі
Болт
Заводський номер
28582
Кількість на модель
12
№
5
Назва деталі
Опора
Заводський номер
64-24-20
Кількість на модель
4
№
6
Назва деталі
Втулка
Заводський номер
64-24-22
Кількість на модель
4
№
7
Назва деталі
Тарілка
Заводський номер
64-24-19-02
Кількість на модель
4
№
8
Назва деталі
Болт
Заводський номер
700-28-2488
Кількість на модель
4
№
9
Назва деталі
Амортизатор
Заводський номер
700-40-7217
Кількість на модель
4
№
10
Назва деталі
Опора
Заводський номер
64-24-109СП
Кількість на модель
1
№
11
Назва деталі
Амортизатор
Заводський номер
700-40-7216
Кількість на модель
4
№
12
Назва деталі
Шайба __NT__0__ від __NT__1__Г __NT__2__
Заводський номер
Шайба 20 ОТ 65Г 09
Кількість на модель
14
№
13
Назва деталі
Шайба
Заводський номер
31340-01
Кількість на модель
8
№
14
Назва деталі
Болт
Заводський номер
28431
Кількість на модель
16
№
15
Назва деталі
Шайба
Заводський номер
31477
Кількість на модель
16
№
16
Назва деталі
Шайба __NT__0__ від __NT__1__Г __NT__2__
Заводський номер
Шайба 16 ОТ 65Г 09
Кількість на модель
24
№
17
Назва деталі
Болт
Заводський номер
28554
Кількість на модель
8
№
18
Назва деталі
Гайка
Заводський номер
Гайка М16х1,5-6Н.6.019
Кількість на модель
8
№
19
Назва деталі
Шайба
Заводський номер
700-31-2586
Кількість на модель
16
№
20
Назва деталі
Bolt Mx
Заводський номер
Болт М20х50.88.35.019
Кількість на модель
2
№
21
Назва деталі
Радіально-ущільнювальне кільце вала 42x62x7 В1
Заводський номер
31109
Кількість на модель
2
№
22
Назва деталі
Кронштейн
Заводський номер
64-24-112СП
Кількість на модель
1
№
23
Назва деталі
Кронштейн
Заводський номер
64-24-111 СП
Кількість на модель
1
№
24
Назва деталі
Балкон
Заводський номер
50-24-227СП
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Платформа | 64-24-108СП | 1 | 1 | 1 | |||
| 2 | Щит | 50-24-314 | 2 | 2 | 2 | |||
| 3 | Щит | 64-24-21 | 2 | 2 | 3 | |||
| 4 | Кронштейн | 64-24-18 | 4 | 4 | 4 | |||
| 5 | Болт | 28582 | 12 | 12 | 5 | |||
| 6 | Опора | 64-24-20 | 4 | 4 | 6 | |||
| 7 | Втулка | 64-24-22 | 4 | 4 | 7 | |||
| 8 | Тарілка | 64-24-19-02 | 4 | 4 | 8 | |||
| 9 | Болт | 700-28-2488 | 4 | 4 | 9 | |||
| 10 | Амортизатор | 700-40-7217 | 4 | 4 | 10 | |||
| 11 | Опора | 64-24-109СП | 1 | 1 | 11 | |||
| 12 | Амортизатор | 700-40-7216 | 4 | 4 | 12 | |||
| 13 | Шайба __NT__0__ від __NT__1__Г __NT__2__ | Шайба 20 ОТ 65Г 09 | 14 | 14 | 13 | |||
| 14 | Шайба | 31340-01 | 8 | 8 | 14 | |||
| 15 | Болт | 28431 | 16 | 16 | 15 | |||
| 16 | Шайба | 31477 | 16 | 16 | 16 | |||
| 17 | Шайба __NT__0__ від __NT__1__Г __NT__2__ | Шайба 16 ОТ 65Г 09 | 24 | 24 | 17 | |||
| 18 | Болт | 28554 | 8 | 8 | 18 | |||
| 19 | Гайка | Гайка М16х1,5-6Н.6.019 | 8 | 8 | 19 | |||
| 20 | Шайба | 700-31-2586 | 16 | 16 | 20 | |||
| 21 | Bolt Mx | Болт М20х50.88.35.019 | 2 | 2 | 21 | |||
| 22 | Радіально-ущільнювальне кільце вала 42x62x7 В1 | 31109 | 2 | 2 | 22 | |||
| 23 | Кронштейн | 64-24-112СП | 1 | 1 | 23 | |||
| 24 | Кронштейн | 64-24-111 СП | 1 | 1 | 24 | |||
| 25 | Балкон | 50-24-227СП | 1 | 1 | 25 |
