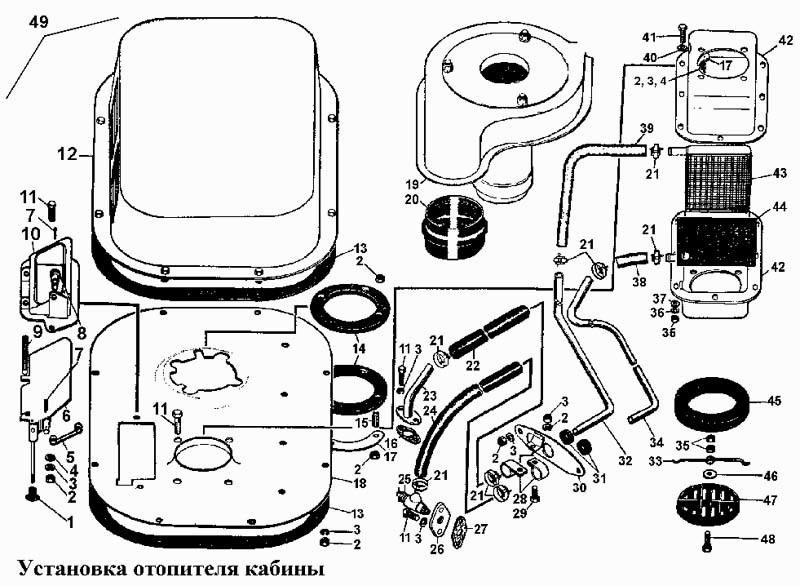

Встановлення обігрівача кабіни
100%
Назва деталі
Корпус
Заводський номер
50-47-110-СП
Кількість на модель
1
№
Назва деталі
Теплообмінник
Заводський номер
50-47-109-СП
Кількість на модель
1
№
Назва деталі
Ручка.
Заводський номер
17-74-207
Кількість на модель
1
№
1
Назва деталі
Гайка М-
Заводський номер
Гайка М8-6.019
Кількість на модель
25
№
2
Назва деталі
Шайба Т Г
Заводський номер
Шайба 8Т 65Г 09
Кількість на модель
8
№
3
Назва деталі
Шайба
Заводський номер
31386-1
Кількість на модель
6
№
4
Назва деталі
Тарілка
Заводський номер
18-47-64
Кількість на модель
1
№
5
Назва деталі
Заслонка
Заводський номер
60-47-113-СП
Кількість на модель
1
№
6
Назва деталі
Шплінт х
Заводський номер
Шплинт 2,5х14
Кількість на модель
2
№
7
Назва деталі
Палец
Заводський номер
18-47-65
Кількість на модель
1
№
8
Назва деталі
Ось
Заводський номер
24-47-13
Кількість на модель
1
№
9
Назва деталі
Корпус
Заводський номер
50-47-48
Кількість на модель
1
№
10
Назва деталі
Bolt Mx
Заводський номер
Болт М8х20.58.019
Кількість на модель
10
№
11
Назва деталі
Кожух
Заводський номер
50-47-108-СП
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
700-40-7055-01
Кількість на модель
4
№
13
Назва деталі
Прокладка
Заводський номер
700-40-7069
Кількість на модель
2
№
14
Назва деталі
Втулка
Заводський номер
18-26-538
Кількість на модель
4
№
15
Назва деталі
Прокладка
Заводський номер
700-40-2969
Кількість на модель
1
№
16
Назва деталі
Планка
Заводський номер
60-47-16
Кількість на модель
4
№
17
Назва деталі
Тарілка
Заводський номер
62-47-117-СП
Кількість на модель
1
№
18
Назва деталі
Вентилятор- пиловіддільник
Заводський номер
62-47-115-СП
Кількість на модель
1
№
19
Назва деталі
Патрубок
Заводський номер
700-40-6522
Кількість на модель
1
№
20
Назва деталі
Патрубок
Заводський номер
700-40-7068
Кількість на модель
1
№
20
Назва деталі
Хомут
Заводський номер
700-41-2235-06СП
Кількість на модель
8
№
21
Назва деталі
Хомут
Заводський номер
700-41-2235-07СП
Кількість на модель
8
№
21
Назва деталі
Рукав
Заводський номер
700-46-2123-03
Кількість на модель
1
№
22
Назва деталі
Патрубок
Заводський номер
50-47-111-СП
Кількість на модель
1
№
23
Назва деталі
Рукав
Заводський номер
700-46-2123-02
Кількість на модель
1
№
24
Назва деталі
Кран BS
Заводський номер
Кран ВС 11
Кількість на модель
1
№
25
Назва деталі
Фланець
Заводський номер
50-47-31
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
40984
Кількість на модель
1
№
27
Назва деталі
Хомут
Заводський номер
700-41-2943
Кількість на модель
2
№
28
Назва деталі
Bolt Mx
Заводський номер
Болт М8х25.88.019
Кількість на модель
1
№
29
Назва деталі
Заглушка
Заводський номер
50-47-115СП
Кількість на модель
1
№
30
Назва деталі
КІЛЬЦО
Заводський номер
41879
Кількість на модель
2
№
31
Назва деталі
Трубка
Заводський номер
50-47-42
Кількість на модель
1
№
32
Назва деталі
Затискач
Заводський номер
50-47-45
Кількість на модель
1
№
33
Назва деталі
Трубка
Заводський номер
50-47-41
Кількість на модель
1
№
34
Назва деталі
Гайка М-
Заводський номер
Гайка М6-6.019
Кількість на модель
28
№
35
Назва деталі
Шайба Т Г
Заводський номер
Шайба 6Т 65Г 09
Кількість на модель
8
№
36
Назва деталі
Контрольна шайба.
Заводський номер
Шайба 6.02.3КП.019
Кількість на модель
8
№
37
Назва деталі
Рукав
Заводський номер
700-46-2123-01
Кількість на модель
1
№
38
Назва деталі
Рукав
Заводський номер
700-46-2123
Кількість на модель
1
№
39
Назва деталі
Bolt Mx
Заводський номер
Болт М6х20.58.019
Кількість на модель
8
№
41
Назва деталі
Кожух
Заводський номер
60-47-8
Кількість на модель
2
№
42
Назва деталі
Прокладка
Заводський номер
700-40-7423
Кількість на модель
2
№
44
Назва деталі
Прокладка
Заводський номер
700-40-6115
Кількість на модель
2
№
44
Назва деталі
Ущільнення
Заводський номер
700-40-6523
Кількість на модель
1
№
45
Назва деталі
Шайба
Заводський номер
31453
Кількість на модель
1
№
46
Назва деталі
Повітророзподільник
Заводський номер
50-47-44
Кількість на модель
1
№
47
Назва деталі
Bolt Mx
Заводський номер
Болт М6х25.58.019
Кількість на модель
1
№
48
Назва деталі
Встановлення обігрівача кабіни
Заводський номер
50-47-3СП
Кількість на модель
1
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус | 50-47-110-СП | 1 | 1 | |||||
| Теплообмінник | 50-47-109-СП | 1 | 1 | |||||
| 1 | Ручка. | 17-74-207 | 1 | 1 | 1 | |||
| 2 | Гайка М- | Гайка М8-6.019 | 25 | 25 | 2 | |||
| 3 | Шайба Т Г | Шайба 8Т 65Г 09 | 8 | 8 | 3 | |||
| 4 | Шайба | 31386-1 | 6 | 6 | 4 | |||
| 5 | Тарілка | 18-47-64 | 1 | 1 | 5 | |||
| 6 | Заслонка | 60-47-113-СП | 1 | 1 | 6 | |||
| 7 | Шплінт х | Шплинт 2,5х14 | 2 | 2 | 7 | |||
| 8 | Палец | 18-47-65 | 1 | 1 | 8 | |||
| 9 | Ось | 24-47-13 | 1 | 1 | 9 | |||
| 10 | Корпус | 50-47-48 | 1 | 1 | 10 | |||
| 11 | Bolt Mx | Болт М8х20.58.019 | 10 | 10 | 11 | |||
| 12 | Кожух | 50-47-108-СП | 1 | 1 | 12 | |||
| 13 | Прокладка | 700-40-7055-01 | 4 | 4 | 13 | |||
| 14 | Прокладка | 700-40-7069 | 2 | 2 | 14 | |||
| 15 | Втулка | 18-26-538 | 4 | 4 | 15 | |||
| 16 | Прокладка | 700-40-2969 | 1 | 1 | 16 | |||
| 17 | Планка | 60-47-16 | 4 | 4 | 17 | |||
| 18 | Тарілка | 62-47-117-СП | 1 | 1 | 18 | |||
| 19 | Вентилятор- пиловіддільник | 62-47-115-СП | 1 | 1 | 19 | |||
| 20 | Патрубок | 700-40-6522 | 1 | 1 | 20 | |||
| 20 | Патрубок | 700-40-7068 | 1 | 1 | 20 | |||
| 21 | Хомут | 700-41-2235-06СП | 8 | 8 | 21 | |||
| 21 | Хомут | 700-41-2235-07СП | 8 | 8 | 21 | |||
| 22 | Рукав | 700-46-2123-03 | 1 | 1 | 22 | |||
| 23 | Патрубок | 50-47-111-СП | 1 | 1 | 23 | |||
| 24 | Рукав | 700-46-2123-02 | 1 | 1 | 24 | |||
| 25 | Кран BS | Кран ВС 11 | 1 | 1 | 25 | |||
| 26 | Фланець | 50-47-31 | 1 | 1 | 26 | |||
| 27 | Прокладка | 40984 | 1 | 1 | 27 | |||
| 28 | Хомут | 700-41-2943 | 2 | 2 | 28 | |||
| 29 | Bolt Mx | Болт М8х25.88.019 | 1 | 1 | 29 | |||
| 30 | Заглушка | 50-47-115СП | 1 | 1 | 30 | |||
| 31 | КІЛЬЦО | 41879 | 2 | 2 | 31 | |||
| 32 | Трубка | 50-47-42 | 1 | 1 | 32 | |||
| 33 | Затискач | 50-47-45 | 1 | 1 | 33 | |||
| 34 | Трубка | 50-47-41 | 1 | 1 | 34 | |||
| 35 | Гайка М- | Гайка М6-6.019 | 28 | 28 | 35 | |||
| 36 | Шайба Т Г | Шайба 6Т 65Г 09 | 8 | 8 | 36 | |||
| 37 | Контрольна шайба. | Шайба 6.02.3КП.019 | 8 | 8 | 37 | |||
| 38 | Рукав | 700-46-2123-01 | 1 | 1 | 38 | |||
| 39 | Рукав | 700-46-2123 | 1 | 1 | 39 | |||
| 41 | Bolt Mx | Болт М6х20.58.019 | 8 | 8 | 41 | |||
| 42 | Кожух | 60-47-8 | 2 | 2 | 42 | |||
| 44 | Прокладка | 700-40-7423 | 2 | 2 | 44 | |||
| 44 | Прокладка | 700-40-6115 | 2 | 2 | 44 | |||
| 45 | Ущільнення | 700-40-6523 | 1 | 1 | 45 | |||
| 46 | Шайба | 31453 | 1 | 1 | 46 | |||
| 47 | Повітророзподільник | 50-47-44 | 1 | 1 | 47 | |||
| 48 | Bolt Mx | Болт М6х25.58.019 | 1 | 1 | 48 | |||
| 49 | Встановлення обігрівача кабіни | 50-47-3СП | 1 | 1 | 49 |
