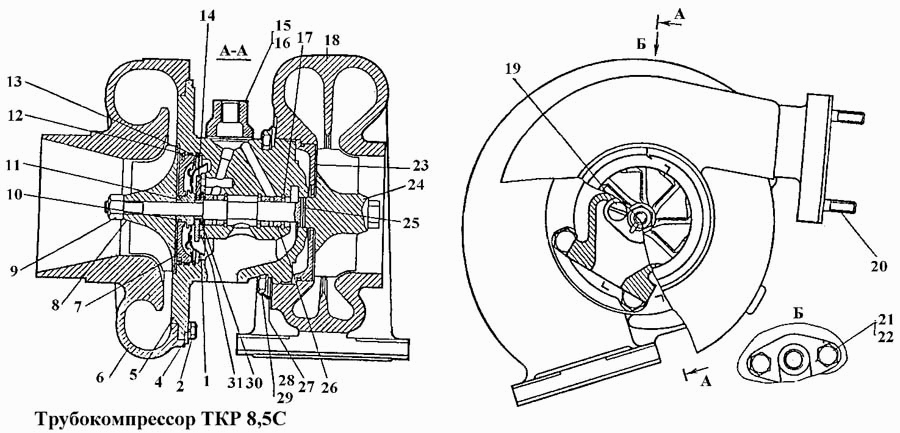

Турбокомпресор ТКР С
100%
Назва деталі
Турбокомпресор ТКРС
Заводський номер
51-54-1 СП
Кількість на модель
1
№
Назва деталі
Щит
Заводський номер
51-54-102СП
Кількість на модель
1
№
1
Назва деталі
Bolt Mx
Заводський номер
Болт М6х14.88.35.019
Кількість на модель
7
№
2
Назва деталі
Шайба
Заводський номер
700-31-2606
Кількість на модель
7
№
4
Назва деталі
Корпус підшипників
Заводський номер
51-54-3
Кількість на модель
1
№
5
Назва деталі
Корпус компресора
Заводський номер
51-54-29
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
51-54-5
Кількість на модель
1
№
7
Назва деталі
Колесо компресора
Заводський номер
51-54-7
Кількість на модель
1
№
8
Назва деталі
Горіх
Заводський номер
700-30-2345
Кількість на модель
1
№
9
Назва деталі
КІЛЬЦО
Заводський номер
51-54-10
Кількість на модель
1
№
10
Назва деталі
КІЛЬЦО
Заводський номер
51-54-15
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
51-54-18
Кількість на модель
2
№
12
Назва деталі
КІЛЬЦО
Заводський номер
700-40-7385
Кількість на модель
1
№
13
Назва деталі
Підшипник упорний
Заводський номер
51-54-9
Кількість на модель
1
№
14
Назва деталі
Фланець
Заводський номер
51-09-178
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
700-40-5650
Кількість на модель
1
№
16
Назва деталі
КІЛЬЦО
Заводський номер
700-39-503
Кількість на модель
3
№
17
Назва деталі
Корпус турбіни
Заводський номер
51-54-1
Кількість на модель
1
№
18
Назва деталі
Гвинт V.M- x
Заводський номер
Винт В.М6-8gх16.58.019
Кількість на модель
3
№
19
Назва деталі
Шпилька Мх
Заводський номер
Шпилька 2М8х22/66/029
Кількість на модель
3
№
20
Назва деталі
Bolt Mx
Заводський номер
Болт М8х20.58.019
Кількість на модель
2
№
21
Назва деталі
Шайба Т Г
Заводський номер
Шайба 8Т 65Г 09
Кількість на модель
2
№
22
Назва деталі
Екран
Заводський номер
51-54-4
Кількість на модель
1
№
23
Назва деталі
Вал у зборі з колесом турбіни
Заводський номер
51-54-101 СП
Кількість на модель
1
№
24
Назва деталі
КІЛЬЦО
Заводський номер
51-54-11
Кількість на модель
2
№
25
Назва деталі
Підшипник
Заводський номер
51-54-8
Кількість на модель
1
№
26
Назва деталі
Планка
Заводський номер
51-54-20
Кількість на модель
3
№
27
Назва деталі
Упорна пластина
Заводський номер
700-31-2593
Кількість на модель
3
№
28
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх12.88.35.089
Кількість на модель
6
№
29
Назва деталі
КІЛЬЦО
Заводський номер
51-54-19
Кількість на модель
1
№
30
Назва деталі
Планка
Заводський номер
51-54-12
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Турбокомпресор ТКРС | 51-54-1 СП | 1 | 1 | |||||
| 1 | Щит | 51-54-102СП | 1 | 1 | 1 | |||
| 2 | Bolt Mx | Болт М6х14.88.35.019 | 7 | 7 | 2 | |||
| 4 | Шайба | 700-31-2606 | 7 | 7 | 4 | |||
| 5 | Корпус підшипників | 51-54-3 | 1 | 1 | 5 | |||
| 6 | Корпус компресора | 51-54-29 | 1 | 1 | 6 | |||
| 7 | Диск | 51-54-5 | 1 | 1 | 7 | |||
| 8 | Колесо компресора | 51-54-7 | 1 | 1 | 8 | |||
| 9 | Горіх | 700-30-2345 | 1 | 1 | 9 | |||
| 10 | КІЛЬЦО | 51-54-10 | 1 | 1 | 10 | |||
| 11 | КІЛЬЦО | 51-54-15 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | 51-54-18 | 2 | 2 | 12 | |||
| 13 | КІЛЬЦО | 700-40-7385 | 1 | 1 | 13 | |||
| 14 | Підшипник упорний | 51-54-9 | 1 | 1 | 14 | |||
| 15 | Фланець | 51-09-178 | 1 | 1 | 15 | |||
| 16 | Прокладка | 700-40-5650 | 1 | 1 | 16 | |||
| 17 | КІЛЬЦО | 700-39-503 | 3 | 3 | 17 | |||
| 18 | Корпус турбіни | 51-54-1 | 1 | 1 | 18 | |||
| 19 | Гвинт V.M- x | Винт В.М6-8gх16.58.019 | 3 | 3 | 19 | |||
| 20 | Шпилька Мх | Шпилька 2М8х22/66/029 | 3 | 3 | 20 | |||
| 21 | Bolt Mx | Болт М8х20.58.019 | 2 | 2 | 21 | |||
| 22 | Шайба Т Г | Шайба 8Т 65Г 09 | 2 | 2 | 22 | |||
| 23 | Екран | 51-54-4 | 1 | 1 | 23 | |||
| 24 | Вал у зборі з колесом турбіни | 51-54-101 СП | 1 | 1 | 24 | |||
| 25 | КІЛЬЦО | 51-54-11 | 2 | 2 | 25 | |||
| 26 | Підшипник | 51-54-8 | 1 | 1 | 26 | |||
| 27 | Планка | 51-54-20 | 3 | 3 | 27 | |||
| 28 | Упорна пластина | 700-31-2593 | 3 | 3 | 28 | |||
| 29 | Болт M- x | Болт М8-6gх12.88.35.089 | 6 | 6 | 29 | |||
| 30 | КІЛЬЦО | 51-54-19 | 1 | 1 | 30 | |||
| 31 | Планка | 51-54-12 | 1 | 1 | 31 |
