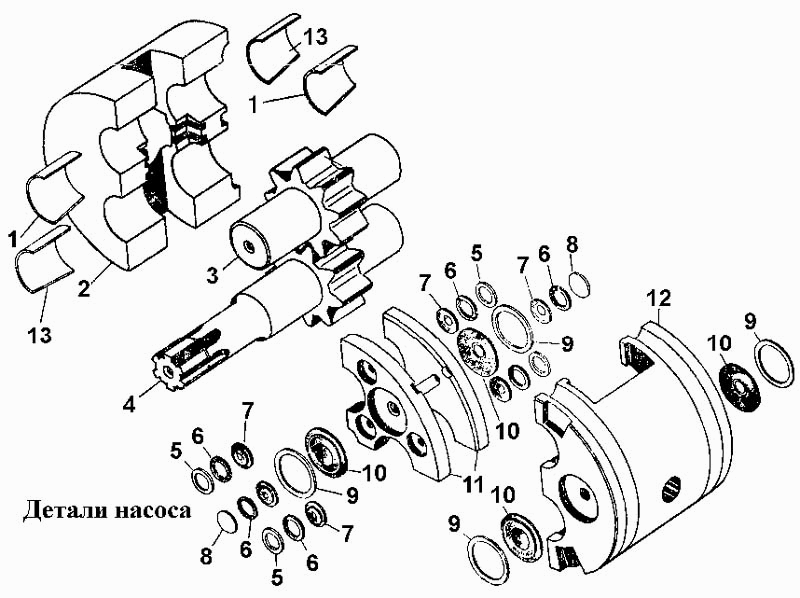

Деталі насоса
100%
Назва деталі
Вкладиш лівий
Заводський номер
НШ100-4-04А
Кількість на модель
2
№
1
Назва деталі
Обойма підшипникова
Заводський номер
НШ100-3-05
Кількість на модель
1
№
2
Назва деталі
Шестерня ведуча
Заводський номер
НШ100-3-03
Кількість на модель
1
№
3
Назва деталі
Шестерня ведена
Заводський номер
НШ100-3-04
Кількість на модель
1
№
4
Назва деталі
КІЛЬЦО
Заводський номер
НШ100-2-19
Кількість на модель
6
№
5
Назва деталі
Прокладка
Заводський номер
НШ50-4-10-01
Кількість на модель
1
№
6
Назва деталі
Манжета
Заводський номер
НШ100-2-21
Кількість на модель
6
№
7
Назва деталі
Тарілка
Заводський номер
НШ100-2-10
Кількість на модель
2
№
8
Назва деталі
КІЛЬЦО
Заводський номер
НШ100-2-20
Кількість на модель
4
№
9
Назва деталі
Манжета
Заводський номер
НШ100-2-22
Кількість на модель
4
№
10
Назва деталі
Платик
Заводський номер
НШ100-3-07
Кількість на модель
2
№
11
Назва деталі
Обойма підшипникова
Заводський номер
НШ100-3-06
Кількість на модель
1
№
12
Назва деталі
Вкладиш правий
Заводський номер
НШ100-4-06
Кількість на модель
2
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вкладиш лівий | НШ100-4-04А | 2 | 2 | 1 | |||
| 2 | Обойма підшипникова | НШ100-3-05 | 1 | 1 | 2 | |||
| 3 | Шестерня ведуча | НШ100-3-03 | 1 | 1 | 3 | |||
| 4 | Шестерня ведена | НШ100-3-04 | 1 | 1 | 4 | |||
| 5 | КІЛЬЦО | НШ100-2-19 | 6 | 6 | 5 | |||
| 6 | Прокладка | НШ50-4-10-01 | 1 | 1 | 6 | |||
| 7 | Манжета | НШ100-2-21 | 6 | 6 | 7 | |||
| 8 | Тарілка | НШ100-2-10 | 2 | 2 | 8 | |||
| 9 | КІЛЬЦО | НШ100-2-20 | 4 | 4 | 9 | |||
| 10 | Манжета | НШ100-2-22 | 4 | 4 | 10 | |||
| 11 | Платик | НШ100-3-07 | 2 | 2 | 11 | |||
| 12 | Обойма підшипникова | НШ100-3-06 | 1 | 1 | 12 | |||
| 13 | Вкладиш правий | НШ100-4-06 | 2 | 2 | 13 |
