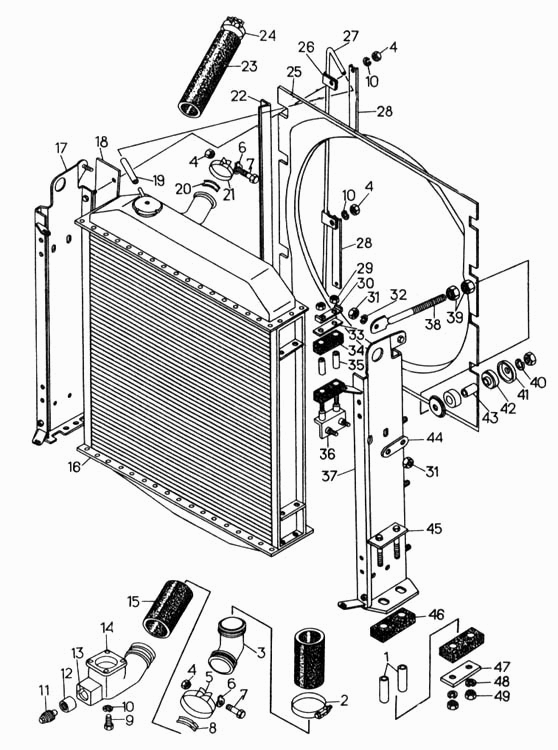

Радіатор
100%
Назва деталі
Кран
Заводський номер
24-08-177-СП
Кількість на модель
1
№
Назва деталі
Радіатор з рамкою
Заводський номер
24-08-8-СП
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
24-08-169
Кількість на модель
4
№
1
Назва деталі
Хомут
Заводський номер
700-41-2222-СП
Кількість на модель
4
№
2
Назва деталі
Патрубок
Заводський номер
50-08-52
Кількість на модель
1
№
3
Назва деталі
Гайка M
Заводський номер
Гайка М8.6.022
Кількість на модель
2
№
4
Назва деталі
Гайка M
Заводський номер
Гайка М8.6.021
Кількість на модель
2
№
4
Назва деталі
Гайка M
Заводський номер
Гайка М8.6.020
Кількість на модель
2
№
4
Назва деталі
Гайка M
Заводський номер
Гайка М8.6.019
Кількість на модель
8
№
4
Назва деталі
Лента хомута
Заводський номер
700-41-3328
Кількість на модель
2
№
5
Назва деталі
Стопорна шайба
Заводський номер
700-31-2269
Кількість на модель
2
№
6
Назва деталі
Болт
Заводський номер
700-28-2176
Кількість на модель
2
№
7
Назва деталі
Накладка
Заводський номер
700-41-3329
Кількість на модель
2
№
8
Назва деталі
Bolt Mx
Заводський номер
Болт М8х 25.88.35.019
Кількість на модель
4
№
9
Назва деталі
Шайба Т Г
Заводський номер
Шайба 8Т 65Г 10
Кількість на модель
2
№
10
Назва деталі
Шайба Т Г
Заводський номер
Шайба 8Т 65Г 09
Кількість на модель
12
№
10
Назва деталі
Корок
Заводський номер
700-37-2055
Кількість на модель
1
№
11
Назва деталі
Втулка
Заводський номер
21-08-124
Кількість на модель
1
№
12
Назва деталі
Штифт
Заводський номер
700-32-2188
Кількість на модель
1
№
13
Назва деталі
Корпус крана
Заводський номер
24-08-172
Кількість на модель
1
№
14
Назва деталі
Рукав
Заводський номер
700-40-3503
Кількість на модель
2
№
15
Назва деталі
Радіатор для тропіків
Заводський номер
130У.13.010-1Т
Кількість на модель
1
№
16
Назва деталі
Радіатор для води
Заводський номер
130У.13.010-1
Кількість на модель
1
№
16
Назва деталі
Права сторона
Заводський номер
50-08-114-СП
Кількість на модель
1
№
17
Назва деталі
Ущільнення
Заводський номер
700-40-3758
Кількість на модель
2
№
18
Назва деталі
Рукав
Заводський номер
700-40-3479
Кількість на модель
1
№
19
Назва деталі
Накладка
Заводський номер
37-26-71
Кількість на модель
2
№
20
Назва деталі
Лента хомута
Заводський номер
37-26-70
Кількість на модель
2
№
21
Назва деталі
Козирок
Заводський номер
24-08-166
Кількість на модель
2
№
22
Назва деталі
Рукав
Заводський номер
700-46-2041
Кількість на модель
1
№
23
Назва деталі
Хомут
Заводський номер
37-26-139-СП
Кількість на модель
2
№
24
Назва деталі
Щит
Заводський номер
24-08-173
Кількість на модель
1
№
25
Назва деталі
Скоба
Заводський номер
8414
Кількість на модель
2
№
26
Назва деталі
Трубка
Заводський номер
24-08-192
Кількість на модель
1
№
27
Назва деталі
Накладка
Заводський номер
24-08-193
Кількість на модель
4
№
28
Назва деталі
Гайка M
Заводський номер
Гайка М10.6.019
Кількість на модель
8
№
29
Назва деталі
Тарілка
Заводський номер
21-08-86
Кількість на модель
4
№
30
Назва деталі
Горіх
Заводський номер
3011
Кількість на модель
6
№
31
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 12 ОТ 65Г 09
Кількість на модель
6
№
32
Назва деталі
Планка
Заводський номер
24-08-160
Кількість на модель
4
№
33
Назва деталі
АМОРТИЗАТОР
Заводський номер
700-40-4915-1
Кількість на модель
8
№
34
Назва деталі
Втулка
Заводський номер
24-08-171
Кількість на модель
8
№
35
Назва деталі
Уголок
Заводський номер
24-08-174-СП
Кількість на модель
4
№
36
Назва деталі
Лівий бік
Заводський номер
50-08-113-СП
Кількість на модель
1
№
37
Назва деталі
Раскос
Заводський номер
24-08-181-СП
Кількість на модель
2
№
38
Назва деталі
Гайка Mx-
Заводський номер
Гайка М18х1,5-6.019
Кількість на модель
6
№
39
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 18 ОТ 65Г 09
Кількість на модель
2
№
40
Назва деталі
Демпферна пластина
Заводський номер
24-08-154
Кількість на модель
4
№
41
Назва деталі
Втулка
Заводський номер
700-40-4428
Кількість на модель
4
№
42
Назва деталі
Втулка
Заводський номер
24-08-157
Кількість на модель
2
№
43
Назва деталі
Тарілка
Заводський номер
24-08-164
Кількість на модель
4
№
44
Назва деталі
Накладка
Заводський номер
24-08-189-СП
Кількість на модель
2
№
45
Назва деталі
АМОРТИЗАТОР
Заводський номер
700-40-4923
Кількість на модель
4
№
46
Назва деталі
Накладка
Заводський номер
24-08-168
Кількість на модель
2
№
47
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 16 ОТ 65Г 09
Кількість на модель
4
№
48
Назва деталі
Горіх
Заводський номер
3013
Кількість на модель
4
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кран | 24-08-177-СП | 1 | 1 | |||||
| Радіатор з рамкою | 24-08-8-СП | 1 | 1 | |||||
| 1 | Втулка | 24-08-169 | 4 | 4 | 1 | |||
| 2 | Хомут | 700-41-2222-СП | 4 | 4 | 2 | |||
| 3 | Патрубок | 50-08-52 | 1 | 1 | 3 | |||
| 4 | Гайка M | Гайка М8.6.022 | 2 | 2 | 4 | |||
| 4 | Гайка M | Гайка М8.6.021 | 2 | 2 | 4 | |||
| 4 | Гайка M | Гайка М8.6.020 | 2 | 2 | 4 | |||
| 4 | Гайка M | Гайка М8.6.019 | 8 | 8 | 4 | |||
| 5 | Лента хомута | 700-41-3328 | 2 | 2 | 5 | |||
| 6 | Стопорна шайба | 700-31-2269 | 2 | 2 | 6 | |||
| 7 | Болт | 700-28-2176 | 2 | 2 | 7 | |||
| 8 | Накладка | 700-41-3329 | 2 | 2 | 8 | |||
| 9 | Bolt Mx | Болт М8х 25.88.35.019 | 4 | 4 | 9 | |||
| 10 | Шайба Т Г | Шайба 8Т 65Г 10 | 2 | 2 | 10 | |||
| 10 | Шайба Т Г | Шайба 8Т 65Г 09 | 12 | 12 | 10 | |||
| 11 | Корок | 700-37-2055 | 1 | 1 | 11 | |||
| 12 | Втулка | 21-08-124 | 1 | 1 | 12 | |||
| 13 | Штифт | 700-32-2188 | 1 | 1 | 13 | |||
| 14 | Корпус крана | 24-08-172 | 1 | 1 | 14 | |||
| 15 | Рукав | 700-40-3503 | 2 | 2 | 15 | |||
| 16 | Радіатор для тропіків | 130У.13.010-1Т | 1 | 1 | 16 | |||
| 16 | Радіатор для води | 130У.13.010-1 | 1 | 1 | 16 | |||
| 17 | Права сторона | 50-08-114-СП | 1 | 1 | 17 | |||
| 18 | Ущільнення | 700-40-3758 | 2 | 2 | 18 | |||
| 19 | Рукав | 700-40-3479 | 1 | 1 | 19 | |||
| 20 | Накладка | 37-26-71 | 2 | 2 | 20 | |||
| 21 | Лента хомута | 37-26-70 | 2 | 2 | 21 | |||
| 22 | Козирок | 24-08-166 | 2 | 2 | 22 | |||
| 23 | Рукав | 700-46-2041 | 1 | 1 | 23 | |||
| 24 | Хомут | 37-26-139-СП | 2 | 2 | 24 | |||
| 25 | Щит | 24-08-173 | 1 | 1 | 25 | |||
| 26 | Скоба | 8414 | 2 | 2 | 26 | |||
| 27 | Трубка | 24-08-192 | 1 | 1 | 27 | |||
| 28 | Накладка | 24-08-193 | 4 | 4 | 28 | |||
| 29 | Гайка M | Гайка М10.6.019 | 8 | 8 | 29 | |||
| 30 | Тарілка | 21-08-86 | 4 | 4 | 30 | |||
| 31 | Горіх | 3011 | 6 | 6 | 31 | |||
| 32 | Шайба ОТ Г | Шайба 12 ОТ 65Г 09 | 6 | 6 | 32 | |||
| 33 | Планка | 24-08-160 | 4 | 4 | 33 | |||
| 34 | АМОРТИЗАТОР | 700-40-4915-1 | 8 | 8 | 34 | |||
| 35 | Втулка | 24-08-171 | 8 | 8 | 35 | |||
| 36 | Уголок | 24-08-174-СП | 4 | 4 | 36 | |||
| 37 | Лівий бік | 50-08-113-СП | 1 | 1 | 37 | |||
| 38 | Раскос | 24-08-181-СП | 2 | 2 | 38 | |||
| 39 | Гайка Mx- | Гайка М18х1,5-6.019 | 6 | 6 | 39 | |||
| 40 | Шайба ОТ Г | Шайба 18 ОТ 65Г 09 | 2 | 2 | 40 | |||
| 41 | Демпферна пластина | 24-08-154 | 4 | 4 | 41 | |||
| 42 | Втулка | 700-40-4428 | 4 | 4 | 42 | |||
| 43 | Втулка | 24-08-157 | 2 | 2 | 43 | |||
| 44 | Тарілка | 24-08-164 | 4 | 4 | 44 | |||
| 45 | Накладка | 24-08-189-СП | 2 | 2 | 45 | |||
| 46 | АМОРТИЗАТОР | 700-40-4923 | 4 | 4 | 46 | |||
| 47 | Накладка | 24-08-168 | 2 | 2 | 47 | |||
| 48 | Шайба ОТ Г | Шайба 16 ОТ 65Г 09 | 4 | 4 | 48 | |||
| 49 | Горіх | 3013 | 4 | 4 | 49 |
