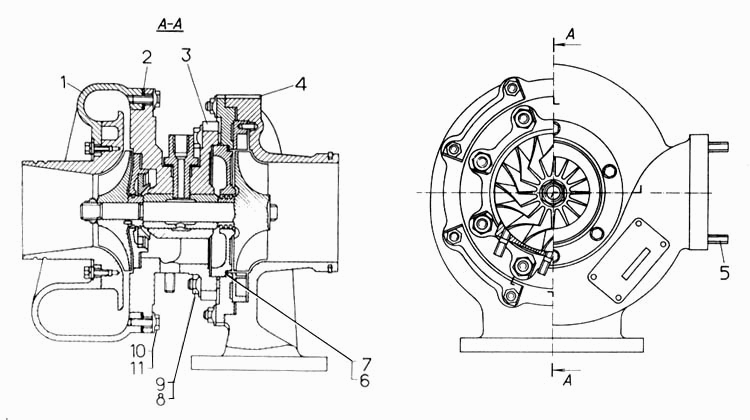

Турбокомпресор
100%
Назва деталі
Турбокомпрессор ТКР- Н-
Заводський номер
92.000-06
Кількість на модель
1
№
Назва деталі
Корпус компресора
Заводський номер
92.930
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
700-40-2884
Кількість на модель
5
№
2
Назва деталі
Корпус середній
Заводський номер
92.560
Кількість на модель
1
№
3
Назва деталі
Корпус турбіни
Заводський номер
92.660
Кількість на модель
1
№
4
Назва деталі
Шпилька Мх(, р)/(- )х
Заводський номер
Шпилька 2М8х(1,25-3р)/(1-6g)х22.85.029
Кількість на модель
4
№
5
Назва деталі
Прокладка
Заводський номер
92.238
Кількість на модель
2
№
6
Назва деталі
Прокладка
Заводський номер
92.214
Кількість на модель
2
№
7
Назва деталі
Гайка M
Заводський номер
Гайка М10.6.089
Кількість на модель
8
№
8
Назва деталі
Тарілка
Заводський номер
700-31-2447
Кількість на модель
4
№
9
Назва деталі
Болт M8х20.58.029
Заводський номер
Болт М8х20.58.029
Кількість на модель
8
№
10
Назва деталі
Тарілка
Заводський номер
700-31-2474-3
Кількість на модель
4
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Турбокомпрессор ТКР- Н- | 92.000-06 | 1 | 1 | |||||
| 1 | Корпус компресора | 92.930 | 1 | 1 | 1 | |||
| 2 | Прокладка | 700-40-2884 | 5 | 5 | 2 | |||
| 3 | Корпус середній | 92.560 | 1 | 1 | 3 | |||
| 4 | Корпус турбіни | 92.660 | 1 | 1 | 4 | |||
| 5 | Шпилька Мх(, р)/(- )х | Шпилька 2М8х(1,25-3р)/(1-6g)х22.85.029 | 4 | 4 | 5 | |||
| 6 | Прокладка | 92.238 | 2 | 2 | 6 | |||
| 7 | Прокладка | 92.214 | 2 | 2 | 7 | |||
| 8 | Гайка M | Гайка М10.6.089 | 8 | 8 | 8 | |||
| 9 | Тарілка | 700-31-2447 | 4 | 4 | 9 | |||
| 10 | Болт M8х20.58.029 | Болт М8х20.58.029 | 8 | 8 | 10 | |||
| 11 | Тарілка | 700-31-2474-3 | 4 | 4 | 11 |
