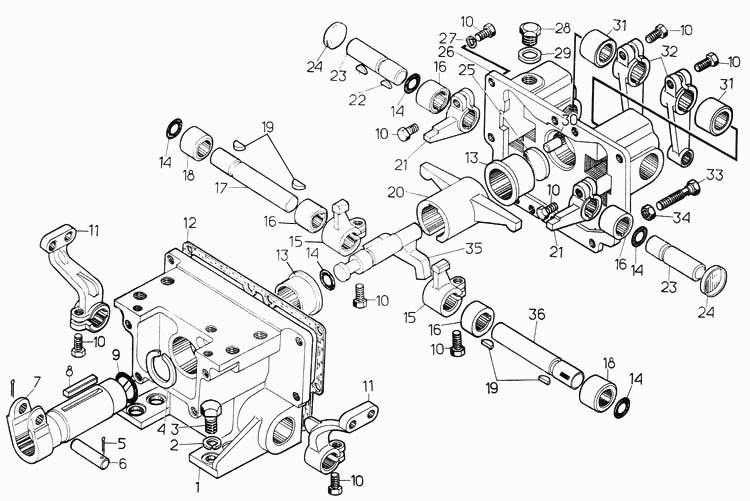

Механізм керування поворотом
100%
Назва деталі
Корпус
Заводський номер
24-13-103-СП
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
24-13-102-СП
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
24-13-104-СП
Кількість на модель
1
№
Назва деталі
Механізм керування поворотом
Заводський номер
50-13-5СП
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
24-13-3
Кількість на модель
1
№
1
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 16 ОТ 65Г 09
Кількість на модель
4
№
2
Назва деталі
Болт
Заводський номер
28431
Кількість на модель
4
№
3
Назва деталі
КІЛЬЦО
Заводський номер
18-17-87
Кількість на модель
1
№
4
Назва деталі
Шплінт х
Заводський номер
Шплинт 2,5х25
Кількість на модель
2
№
5
Назва деталі
Палец
Заводський номер
35-13-30
Кількість на модель
1
№
6
Назва деталі
Валик
Заводський номер
24-13-105-СП
Кількість на модель
1
№
7
Назва деталі
Шпонка
Заводський номер
700-34-2048
Кількість на модель
1
№
8
Назва деталі
Кільце- - -
Заводський номер
Кольцо 038-046-46-2-2
Кількість на модель
1
№
9
Назва деталі
Bolt Mx
Заводський номер
Болт М10х25.58.019
Кількість на модель
8
№
10
Назва деталі
Важіль
Заводський номер
50-13-29
Кількість на модель
2
№
11
Назва деталі
Прокладка
Заводський номер
700-40-3114
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
35-13-16-1
Кількість на модель
2
№
13
Назва деталі
Кільце- - -
Заводський номер
Кольцо 020-025-30-2-2
Кількість на модель
5
№
14
Назва деталі
Важіль
Заводський номер
50-13-2
Кількість на модель
2
№
15
Назва деталі
Втулка
Заводський номер
50-15-22
Кількість на модель
2
№
16
Назва деталі
Валик
Заводський номер
24-13-21
Кількість на модель
1
№
17
Назва деталі
Втулка
Заводський номер
50-13-56
Кількість на модель
2
№
18
Назва деталі
Шпонка
Заводський номер
34128
Кількість на модель
4
№
19
Назва деталі
Важіль
Заводський номер
35-13-9
Кількість на модель
1
№
20
Назва деталі
Важіль
Заводський номер
35-13-11-1
Кількість на модель
2
№
21
Назва деталі
Шпонка
Заводський номер
700-34-2040
Кількість на модель
4
№
22
Назва деталі
Валик
Заводський номер
24-13-18
Кількість на модель
2
№
23
Назва деталі
Заглушка
Заводський номер
13410
Кількість на модель
2
№
24
Назва деталі
Заглушка
Заводський номер
18-17-9
Кількість на модель
1
№
25
Назва деталі
Кришка
Заводський номер
24-13-4
Кількість на модель
1
№
26
Назва деталі
Шайба ОТ Г
Заводський номер
Шайба 10 ОТ 65Г 09
Кількість на модель
6
№
27
Назва деталі
Корок
Заводський номер
2621
Кількість на модель
1
№
28
Назва деталі
Прокладка
Заводський номер
700-40-7114
Кількість на модель
1
№
29
Назва деталі
Штифт
Заводський номер
700-32-2198
Кількість на модель
2
№
30
Назва деталі
Втулка
Заводський номер
50-13-25
Кількість на модель
2
№
31
Назва деталі
Важіль
Заводський номер
18-17-29-1
Кількість на модель
2
№
32
Назва деталі
Болт
Заводський номер
700-28-2381
Кількість на модель
2
№
33
Назва деталі
Гайка M
Заводський номер
Гайка М10.6.019
Кількість на модель
2
№
34
Назва деталі
Важіль
Заводський номер
50-13-101-СП
Кількість на модель
1
№
35
Назва деталі
Валик
Заводський номер
24-13-20
Кількість на модель
1
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус | 24-13-103-СП | 1 | 1 | |||||
| Корпус | 24-13-102-СП | 1 | 1 | |||||
| Кришка | 24-13-104-СП | 1 | 1 | |||||
| Механізм керування поворотом | 50-13-5СП | 1 | 1 | |||||
| 1 | Корпус | 24-13-3 | 1 | 1 | 1 | |||
| 2 | Шайба ОТ Г | Шайба 16 ОТ 65Г 09 | 4 | 4 | 2 | |||
| 3 | Болт | 28431 | 4 | 4 | 3 | |||
| 4 | КІЛЬЦО | 18-17-87 | 1 | 1 | 4 | |||
| 5 | Шплінт х | Шплинт 2,5х25 | 2 | 2 | 5 | |||
| 6 | Палец | 35-13-30 | 1 | 1 | 6 | |||
| 7 | Валик | 24-13-105-СП | 1 | 1 | 7 | |||
| 8 | Шпонка | 700-34-2048 | 1 | 1 | 8 | |||
| 9 | Кільце- - - | Кольцо 038-046-46-2-2 | 1 | 1 | 9 | |||
| 10 | Bolt Mx | Болт М10х25.58.019 | 8 | 8 | 10 | |||
| 11 | Важіль | 50-13-29 | 2 | 2 | 11 | |||
| 12 | Прокладка | 700-40-3114 | 1 | 1 | 12 | |||
| 13 | Втулка | 35-13-16-1 | 2 | 2 | 13 | |||
| 14 | Кільце- - - | Кольцо 020-025-30-2-2 | 5 | 5 | 14 | |||
| 15 | Важіль | 50-13-2 | 2 | 2 | 15 | |||
| 16 | Втулка | 50-15-22 | 2 | 2 | 16 | |||
| 17 | Валик | 24-13-21 | 1 | 1 | 17 | |||
| 18 | Втулка | 50-13-56 | 2 | 2 | 18 | |||
| 19 | Шпонка | 34128 | 4 | 4 | 19 | |||
| 20 | Важіль | 35-13-9 | 1 | 1 | 20 | |||
| 21 | Важіль | 35-13-11-1 | 2 | 2 | 21 | |||
| 22 | Шпонка | 700-34-2040 | 4 | 4 | 22 | |||
| 23 | Валик | 24-13-18 | 2 | 2 | 23 | |||
| 24 | Заглушка | 13410 | 2 | 2 | 24 | |||
| 25 | Заглушка | 18-17-9 | 1 | 1 | 25 | |||
| 26 | Кришка | 24-13-4 | 1 | 1 | 26 | |||
| 27 | Шайба ОТ Г | Шайба 10 ОТ 65Г 09 | 6 | 6 | 27 | |||
| 28 | Корок | 2621 | 1 | 1 | 28 | |||
| 29 | Прокладка | 700-40-7114 | 1 | 1 | 29 | |||
| 30 | Штифт | 700-32-2198 | 2 | 2 | 30 | |||
| 31 | Втулка | 50-13-25 | 2 | 2 | 31 | |||
| 32 | Важіль | 18-17-29-1 | 2 | 2 | 32 | |||
| 33 | Болт | 700-28-2381 | 2 | 2 | 33 | |||
| 34 | Гайка M | Гайка М10.6.019 | 2 | 2 | 34 | |||
| 35 | Важіль | 50-13-101-СП | 1 | 1 | 35 | |||
| 36 | Валик | 24-13-20 | 1 | 1 | 36 |
