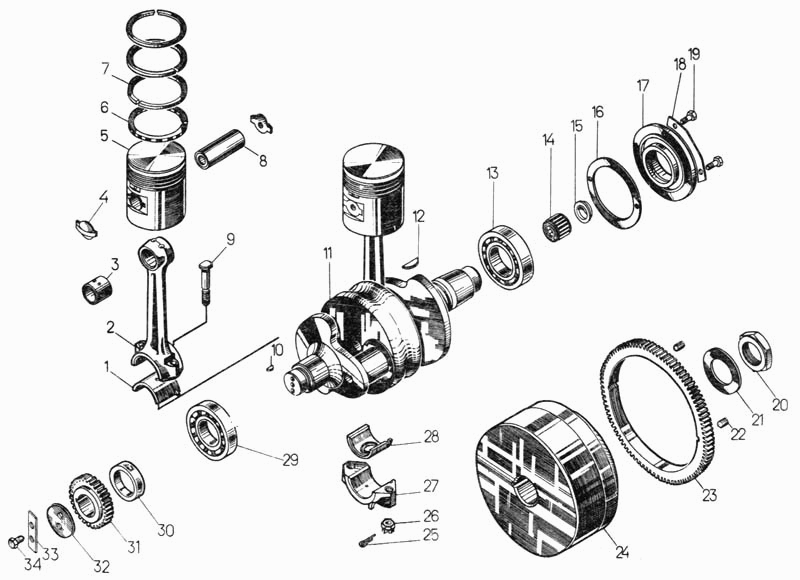

Кривошипно-шатунний механізм пускового двигуна
100%
Назва деталі
Болт з гайкою
Заводський номер
17-03-111СП
Кількість на модель
2
№
Назва деталі
Шатун
Заводський номер
03427СП
Кількість на модель
2
№
Назва деталі
Шатун
Заводський номер
03740СП
Кількість на модель
1
№
Назва деталі
Маховик
Заводський номер
17-03-103СП
Кількість на модель
1
№
Назва деталі
Кривошипно-шатунний механізм
Заводський номер
17-03-5СП
Кількість на модель
1
№
Назва деталі
Комплект поршневих кілець нормального розміру
Заводський номер
03712СП
Кількість на модель
1
№
Назва деталі
Вкладиш
Заводський номер
А23.01-5403
Кількість на модель
2
№
1
Назва деталі
Шатун
Заводський номер
3344
Кількість на модель
1
№
2
Назва деталі
Втулка
Заводський номер
3148
Кількість на модель
1
№
3
Назва деталі
Заглушка
Заводський номер
3159
Кількість на модель
4
№
4
Назва деталі
Поршень
Заводський номер
3349
Кількість на модель
2
№
5
Назва деталі
Кільце поршневе маслознімне
Заводський номер
3351
Кількість на модель
2
№
6
Назва деталі
Кільце поршневе компресійне кільце
Заводський номер
3350
Кількість на модель
6
№
7
Назва деталі
Палець поршневий
Заводський номер
3158
Кількість на модель
2
№
8
Назва деталі
Палець поршневий
Заводський номер
03158-1
Кількість на модель
2
№
8
Назва деталі
Болт шатунний
Заводський номер
3346
Кількість на модель
4
№
9
Назва деталі
Шпонка
Заводський номер
34126
Кількість на модель
1
№
10
Назва деталі
Вал колінчастий
Заводський номер
3341
Кількість на модель
1
№
11
Назва деталі
Шпонка
Заводський номер
3423
Кількість на модель
1
№
12
Назва деталі
Підшипник АК
Заводський номер
Подшипник 211АК
Кількість на модель
1
№
13
Назва деталі
Підшипник
Заводський номер
Подшипник 45804
Кількість на модель
1
№
14
Назва деталі
Заглушка
Заводський номер
3134
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
40301
Кількість на модель
1
№
16
Назва деталі
Шайба
Заводський номер
3176
Кількість на модель
1
№
17
Назва деталі
Тарілка
Заводський номер
17-03-16
Кількість на модель
2
№
18
Назва деталі
Bolt Mx
Заводський номер
Болт М6х16.58.019
Кількість на модель
4
№
19
Назва деталі
Горіх
Заводський номер
3144
Кількість на модель
1
№
20
Назва деталі
Шайба
Заводський номер
31100
Кількість на модель
1
№
21
Назва деталі
Гвинт V.M- xH
Заводський номер
Винт В.М8-8gх12.14Н
Кількість на модель
2
№
22
Назва деталі
Вінець маховика
Заводський номер
17-03-3
Кількість на модель
1
№
23
Назва деталі
Маховик
Заводський номер
17-03-2
Кількість на модель
1
№
24
Назва деталі
Шплінт х
Заводський номер
Шплинт 3,2х20
Кількість на модель
2
№
25
Назва деталі
Горіх
Заводський номер
3082
Кількість на модель
2
№
26
Назва деталі
Кришка шатуна
Заводський номер
3345
Кількість на модель
1
№
27
Назва деталі
Вкладиш
Заводський номер
А23.01-5404
Кількість на модель
2
№
28
Назва деталі
Підшипник АК
Заводський номер
Подшипник 210АК
Кількість на модель
1
№
29
Назва деталі
КІЛЬЦО
Заводський номер
3174
Кількість на модель
1
№
30
Назва деталі
Шестерня
Заводський номер
3356
Кількість на модель
1
№
31
Назва деталі
Шайба
Заводський номер
3142
Кількість на модель
1
№
32
Назва деталі
Тарілка
Заводський номер
3199
Кількість на модель
1
№
33
Назва деталі
Bolt Mx
Заводський номер
Болт М8х20.58.019
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт з гайкою | 17-03-111СП | 2 | 2 | |||||
| Шатун | 03427СП | 2 | 2 | |||||
| Шатун | 03740СП | 1 | 1 | |||||
| Маховик | 17-03-103СП | 1 | 1 | |||||
| Кривошипно-шатунний механізм | 17-03-5СП | 1 | 1 | |||||
| Комплект поршневих кілець нормального розміру | 03712СП | 1 | 1 | |||||
| 1 | Вкладиш | А23.01-5403 | 2 | 2 | 1 | |||
| 2 | Шатун | 3344 | 1 | 1 | 2 | |||
| 3 | Втулка | 3148 | 1 | 1 | 3 | |||
| 4 | Заглушка | 3159 | 4 | 4 | 4 | |||
| 5 | Поршень | 3349 | 2 | 2 | 5 | |||
| 6 | Кільце поршневе маслознімне | 3351 | 2 | 2 | 6 | |||
| 7 | Кільце поршневе компресійне кільце | 3350 | 6 | 6 | 7 | |||
| 8 | Палець поршневий | 3158 | 2 | 2 | 8 | |||
| 8 | Палець поршневий | 03158-1 | 2 | 2 | 8 | |||
| 9 | Болт шатунний | 3346 | 4 | 4 | 9 | |||
| 10 | Шпонка | 34126 | 1 | 1 | 10 | |||
| 11 | Вал колінчастий | 3341 | 1 | 1 | 11 | |||
| 12 | Шпонка | 3423 | 1 | 1 | 12 | |||
| 13 | Підшипник АК | Подшипник 211АК | 1 | 1 | 13 | |||
| 14 | Підшипник | Подшипник 45804 | 1 | 1 | 14 | |||
| 15 | Заглушка | 3134 | 1 | 1 | 15 | |||
| 16 | Прокладка | 40301 | 1 | 1 | 16 | |||
| 17 | Шайба | 3176 | 1 | 1 | 17 | |||
| 18 | Тарілка | 17-03-16 | 2 | 2 | 18 | |||
| 19 | Bolt Mx | Болт М6х16.58.019 | 4 | 4 | 19 | |||
| 20 | Горіх | 3144 | 1 | 1 | 20 | |||
| 21 | Шайба | 31100 | 1 | 1 | 21 | |||
| 22 | Гвинт V.M- xH | Винт В.М8-8gх12.14Н | 2 | 2 | 22 | |||
| 23 | Вінець маховика | 17-03-3 | 1 | 1 | 23 | |||
| 24 | Маховик | 17-03-2 | 1 | 1 | 24 | |||
| 25 | Шплінт х | Шплинт 3,2х20 | 2 | 2 | 25 | |||
| 26 | Горіх | 3082 | 2 | 2 | 26 | |||
| 27 | Кришка шатуна | 3345 | 1 | 1 | 27 | |||
| 28 | Вкладиш | А23.01-5404 | 2 | 2 | 28 | |||
| 29 | Підшипник АК | Подшипник 210АК | 1 | 1 | 29 | |||
| 30 | КІЛЬЦО | 3174 | 1 | 1 | 30 | |||
| 31 | Шестерня | 3356 | 1 | 1 | 31 | |||
| 32 | Шайба | 3142 | 1 | 1 | 32 | |||
| 33 | Тарілка | 3199 | 1 | 1 | 33 | |||
| 34 | Bolt Mx | Болт М8х20.58.019 | 2 | 2 | 34 |
