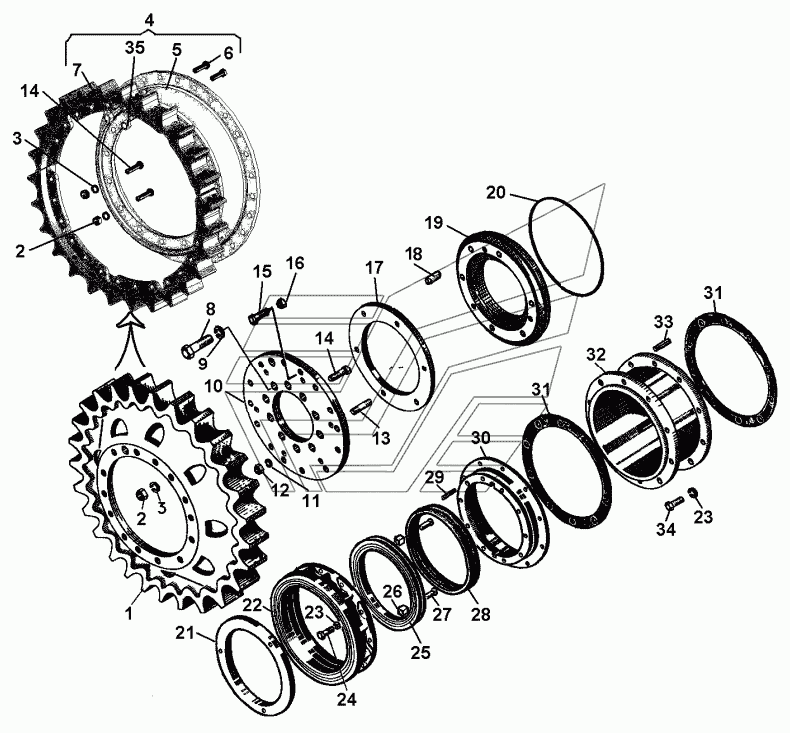

Деталі бортового редуктора (ведуче колесо, лабіринтове ущільнення, проставка)
100%
Назва деталі
Вінець ведучого колеса
Заводський номер
50-19-160-1
Кількість на модель
1
№
1
Назва деталі
Горіх
Заводський номер
700-30-2318
Кількість на модель
14
№
2
Назва деталі
Диск __NT__0__.OT.__NT__1__G.__NT__2__
Заводський номер
Шайба20.ОТ.65Г.09
Кількість на модель
14
№
3
Назва деталі
Колесо ведуче
Заводський номер
50-19-182СП
Кількість на модель
1
№
4
Назва деталі
Хаб
Заводський номер
50-19-200
Кількість на модель
1
№
5
Назва деталі
Болт
Заводський номер
БолтМ20x1,5x62
Кількість на модель
27
№
6
Назва деталі
Сегмент
Заводський номер
50-19-201
Кількість на модель
9
№
7
Назва деталі
Болт
Заводський номер
700-28-2379
Кількість на модель
10
№
8
Назва деталі
Диск __NT__0__T.__NT__1__G.__NT__2__
Заводський номер
Шайба27Т.65Г.09
Кількість на модель
10
№
9
Назва деталі
Фланець
Заводський номер
50-19-158
Кількість на модель
1
№
10
Назва деталі
Диск __NT__0__.OT.__NT__1__G.__NT__2__
Заводський номер
Шайба12.ОТ.65Г.09
Кількість на модель
26
№
11
Назва деталі
Горіх
Заводський номер
700-30-2414
Кількість на модель
6
№
12
Назва деталі
Шпилька
Заводський номер
700-29-2262
Кількість на модель
6
№
13
Назва деталі
Болт
Заводський номер
700-28-2320-02
Кількість на модель
14
№
14
Назва деталі
Болт М-
Заводський номер
БолтМ12-6gx55.58.019
Кількість на модель
2
№
15
Назва деталі
Горіх
Заводський номер
ГайкаМ12-7Н.6.019
Кількість на модель
2
№
16
Назва деталі
Проставка
Заводський номер
50-19-159-01
Кількість на модель
1
№
17
Назва деталі
Штифт
Заводський номер
700-32-2199
Кількість на модель
3
№
18
Назва деталі
Лабіринт
Заводський номер
50-19-170
Кількість на модель
2
№
19
Назва деталі
КІЛЬЦО
Заводський номер
700-40-2733
Кількість на модель
2
№
20
Назва деталі
Диск
Заводський номер
24-19-27
Кількість на модель
1
№
21
Назва деталі
Лабіринт
Заводський номер
24-19-47
Кількість на модель
1
№
22
Назва деталі
Диск __NT__0__.OT.__NT__1__G.__NT__2__
Заводський номер
Шайба10.ОТ.65Г.09
Кількість на модель
8
№
23
Назва деталі
Болт М-
Заводський номер
БолтМ10-6gx40.58.019
Кількість на модель
8
№
24
Назва деталі
Диск
Заводський номер
24-19-21
Кількість на модель
1
№
25
Назва деталі
Сухарик
Заводський номер
24-19-22
Кількість на модель
2
№
26
Назва деталі
Палец
Заводський номер
700-47-2027
Кількість на модель
2
№
27
Назва деталі
Манжета
Заводський номер
700-40-3372
Кількість на модель
1
№
28
Назва деталі
Пружина Т-130
Заводський номер
700-38-2306
Кількість на модель
10
№
29
Назва деталі
Фланець
Заводський номер
24-19-25-1
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
700-40-5958
Кількість на модель
1
№
31
Назва деталі
Проставка
Заводський номер
20-19-130СП
Кількість на модель
1
№
32
Назва деталі
Штифт
Заводський номер
700-32-2203
Кількість на модель
2
№
33
Назва деталі
Болт
Заводський номер
БолтМ10-6gx30.58.019
Кількість на модель
8
№
34
Назва деталі
Горіх Mx
Заводський номер
30326-1
Кількість на модель
27
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вінець ведучого колеса | 50-19-160-1 | 1 | 1 | 1 | |||
| 2 | Горіх | 700-30-2318 | 14 | 14 | 2 | |||
| 3 | Диск __NT__0__.OT.__NT__1__G.__NT__2__ | Шайба20.ОТ.65Г.09 | 14 | 14 | 3 | |||
| 4 | Колесо ведуче | 50-19-182СП | 1 | 1 | 4 | |||
| 5 | Хаб | 50-19-200 | 1 | 1 | 5 | |||
| 6 | Болт | БолтМ20x1,5x62 | 27 | 27 | 6 | |||
| 7 | Сегмент | 50-19-201 | 9 | 9 | 7 | |||
| 8 | Болт | 700-28-2379 | 10 | 10 | 8 | |||
| 9 | Диск __NT__0__T.__NT__1__G.__NT__2__ | Шайба27Т.65Г.09 | 10 | 10 | 9 | |||
| 10 | Фланець | 50-19-158 | 1 | 1 | 10 | |||
| 11 | Диск __NT__0__.OT.__NT__1__G.__NT__2__ | Шайба12.ОТ.65Г.09 | 26 | 26 | 11 | |||
| 12 | Горіх | 700-30-2414 | 6 | 6 | 12 | |||
| 13 | Шпилька | 700-29-2262 | 6 | 6 | 13 | |||
| 14 | Болт | 700-28-2320-02 | 14 | 14 | 14 | |||
| 15 | Болт М- | БолтМ12-6gx55.58.019 | 2 | 2 | 15 | |||
| 16 | Горіх | ГайкаМ12-7Н.6.019 | 2 | 2 | 16 | |||
| 17 | Проставка | 50-19-159-01 | 1 | 1 | 17 | |||
| 18 | Штифт | 700-32-2199 | 3 | 3 | 18 | |||
| 19 | Лабіринт | 50-19-170 | 2 | 2 | 19 | |||
| 20 | КІЛЬЦО | 700-40-2733 | 2 | 2 | 20 | |||
| 21 | Диск | 24-19-27 | 1 | 1 | 21 | |||
| 22 | Лабіринт | 24-19-47 | 1 | 1 | 22 | |||
| 23 | Диск __NT__0__.OT.__NT__1__G.__NT__2__ | Шайба10.ОТ.65Г.09 | 8 | 8 | 23 | |||
| 24 | Болт М- | БолтМ10-6gx40.58.019 | 8 | 8 | 24 | |||
| 25 | Диск | 24-19-21 | 1 | 1 | 25 | |||
| 26 | Сухарик | 24-19-22 | 2 | 2 | 26 | |||
| 27 | Палец | 700-47-2027 | 2 | 2 | 27 | |||
| 28 | Манжета | 700-40-3372 | 1 | 1 | 28 | |||
| 29 | Пружина Т-130 | 700-38-2306 | 10 | 10 | 29 | |||
| 30 | Фланець | 24-19-25-1 | 1 | 1 | 30 | |||
| 31 | Прокладка | 700-40-5958 | 1 | 1 | 31 | |||
| 32 | Проставка | 20-19-130СП | 1 | 1 | 32 | |||
| 33 | Штифт | 700-32-2203 | 2 | 2 | 33 | |||
| 34 | Болт | БолтМ10-6gx30.58.019 | 8 | 8 | 34 | |||
| 35 | Горіх Mx | 30326-1 | 27 | 27 | 35 |
