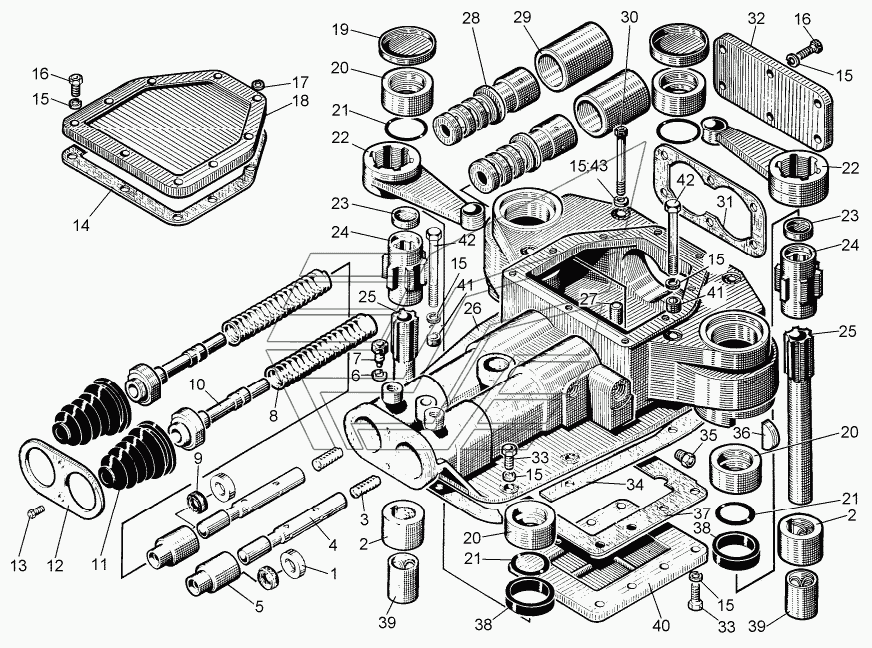

Сервомеханізм керування поворотом (механічної трансмісії)
100%
Назва деталі
Сервомеханізм
Заводський номер
21-17-4СП
Кількість на модель
1
№
Назва деталі
КІЛЬЦО
Заводський номер
17329
Кількість на модель
2
№
1
Назва деталі
Втулка
Заводський номер
50-11-37
Кількість на модель
2
№
2
Назва деталі
Пружина
Заводський номер
700-38-2319
Кількість на модель
2
№
3
Назва деталі
Золотник
Заводський номер
21-17-106СП
Кількість на модель
2
№
4
Назва деталі
Втулка
Заводський номер
21-17-44
Кількість на модель
2
№
5
Назва деталі
Шайба .ОТ.Г.
Заводський номер
Шайба12.ОТ.65Г.09
Кількість на модель
2
№
6
Назва деталі
Гвинт
Заводський номер
35202
Кількість на модель
2
№
7
Назва деталі
Пружина
Заводський номер
700-38-2723
Кількість на модель
2
№
8
Назва деталі
Манжета
Заводський номер
700-40-9455
Кількість на модель
2
№
9
Назва деталі
Штовхач
Заводський номер
17385
Кількість на модель
2
№
10
Назва деталі
Чехол
Заводський номер
40589
Кількість на модель
2
№
11
Назва деталі
Кришка
Заводський номер
17498
Кількість на модель
1
№
12
Назва деталі
Болт M
Заводський номер
БолтМ6x16.58.019
Кількість на модель
2
№
13
Назва деталі
Прокладка
Заводський номер
700-40-5959
Кількість на модель
1
№
14
Назва деталі
Шайба .ОТ.Г.
Заводський номер
Шайба10.ОТ.65Г.09
Кількість на модель
26
№
15
Назва деталі
Болт M
Заводський номер
БолтМ10x30.58.019
Кількість на модель
21
№
16
Назва деталі
КІЛЬЦО
Заводський номер
40912
Кількість на модель
2
№
17
Назва деталі
Кришка
Заводський номер
21-17-27-1
Кількість на модель
1
№
18
Назва деталі
Заглушка
Заводський номер
17311
Кількість на модель
2
№
19
Назва деталі
Втулка
Заводський номер
21-17-22
Кількість на модель
4
№
20
Назва деталі
Кільце- - -
Заводський номер
Кольцо042-050-46-2-5
Кількість на модель
4
№
21
Назва деталі
Важіль
Заводський номер
17482
Кількість на модель
2
№
22
Назва деталі
Заглушка
Заводський номер
0295
Кількість на модель
1
№
23
Назва деталі
Муфта
Заводський номер
17310
Кількість на модель
1
№
24
Назва деталі
Валик
Заводський номер
50-17-25
Кількість на модель
2
№
25
Назва деталі
Корпус
Заводський номер
21-17-37-1
Кількість на модель
1
№
26
Назва деталі
Штифт циліндричний
Заводський номер
32221
Кількість на модель
1
№
27
Назва деталі
Гільза
Заводський номер
17303-1
Кількість на модель
2
№
28
Назва деталі
Поршень
Заводський номер
21-17-21
Кількість на модель
2
№
29
Назва деталі
Болт M10-
Заводський номер
БолтM10-6gx130.58.019
Кількість на модель
2
№
30
Назва деталі
Прокладка
Заводський номер
40714-1
Кількість на модель
1
№
31
Назва деталі
Кришка
Заводський номер
50-17-5
Кількість на модель
1
№
32
Назва деталі
Болт
Заводський номер
БолтМ10-6gx25.58.019
Кількість на модель
12
№
33
Назва деталі
Прокладка
Заводський номер
40736
Кількість на модель
1
№
34
Назва деталі
Корок
Заводський номер
371
Кількість на модель
2
№
35
Назва деталі
Шпонка
Заводський номер
700-34-2029
Кількість на модель
2
№
36
Назва деталі
Прокладка
Заводський номер
40725-1
Кількість на модель
1
№
37
Назва деталі
Кільце-прокладка
Заводський номер
700-40-4532
Кількість на модель
2
№
38
Назва деталі
Втулка
Заводський номер
50-11-36
Кількість на модель
2
№
39
Назва деталі
Кришка
Заводський номер
21-17-25-1
Кількість на модель
1
№
40
Назва деталі
Втулка
Заводський номер
51-70-2
Кількість на модель
3
№
41
Назва деталі
Болт М-
Заводський номер
БолтМ10-6gx120.58.019
Кількість на модель
3
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Сервомеханізм | 21-17-4СП | 1 | 1 | |||||
| 1 | КІЛЬЦО | 17329 | 2 | 2 | 1 | |||
| 2 | Втулка | 50-11-37 | 2 | 2 | 2 | |||
| 3 | Пружина | 700-38-2319 | 2 | 2 | 3 | |||
| 4 | Золотник | 21-17-106СП | 2 | 2 | 4 | |||
| 5 | Втулка | 21-17-44 | 2 | 2 | 5 | |||
| 6 | Шайба .ОТ.Г. | Шайба12.ОТ.65Г.09 | 2 | 2 | 6 | |||
| 7 | Гвинт | 35202 | 2 | 2 | 7 | |||
| 8 | Пружина | 700-38-2723 | 2 | 2 | 8 | |||
| 9 | Манжета | 700-40-9455 | 2 | 2 | 9 | |||
| 10 | Штовхач | 17385 | 2 | 2 | 10 | |||
| 11 | Чехол | 40589 | 2 | 2 | 11 | |||
| 12 | Кришка | 17498 | 1 | 1 | 12 | |||
| 13 | Болт M | БолтМ6x16.58.019 | 2 | 2 | 13 | |||
| 14 | Прокладка | 700-40-5959 | 1 | 1 | 14 | |||
| 15 | Шайба .ОТ.Г. | Шайба10.ОТ.65Г.09 | 26 | 26 | 15 | |||
| 16 | Болт M | БолтМ10x30.58.019 | 21 | 21 | 16 | |||
| 17 | КІЛЬЦО | 40912 | 2 | 2 | 17 | |||
| 18 | Кришка | 21-17-27-1 | 1 | 1 | 18 | |||
| 19 | Заглушка | 17311 | 2 | 2 | 19 | |||
| 20 | Втулка | 21-17-22 | 4 | 4 | 20 | |||
| 21 | Кільце- - - | Кольцо042-050-46-2-5 | 4 | 4 | 21 | |||
| 22 | Важіль | 17482 | 2 | 2 | 22 | |||
| 23 | Заглушка | 0295 | 1 | 1 | 23 | |||
| 24 | Муфта | 17310 | 1 | 1 | 24 | |||
| 25 | Валик | 50-17-25 | 2 | 2 | 25 | |||
| 26 | Корпус | 21-17-37-1 | 1 | 1 | 26 | |||
| 27 | Штифт циліндричний | 32221 | 1 | 1 | 27 | |||
| 28 | Гільза | 17303-1 | 2 | 2 | 28 | |||
| 29 | Поршень | 21-17-21 | 2 | 2 | 29 | |||
| 30 | Болт M10- | БолтM10-6gx130.58.019 | 2 | 2 | 30 | |||
| 31 | Прокладка | 40714-1 | 1 | 1 | 31 | |||
| 32 | Кришка | 50-17-5 | 1 | 1 | 32 | |||
| 33 | Болт | БолтМ10-6gx25.58.019 | 12 | 12 | 33 | |||
| 34 | Прокладка | 40736 | 1 | 1 | 34 | |||
| 35 | Корок | 371 | 2 | 2 | 35 | |||
| 36 | Шпонка | 700-34-2029 | 2 | 2 | 36 | |||
| 37 | Прокладка | 40725-1 | 1 | 1 | 37 | |||
| 38 | Кільце-прокладка | 700-40-4532 | 2 | 2 | 38 | |||
| 39 | Втулка | 50-11-36 | 2 | 2 | 39 | |||
| 40 | Кришка | 21-17-25-1 | 1 | 1 | 40 | |||
| 41 | Втулка | 51-70-2 | 3 | 3 | 41 | |||
| 42 | Болт М- | БолтМ10-6gx120.58.019 | 3 | 3 | 42 |
