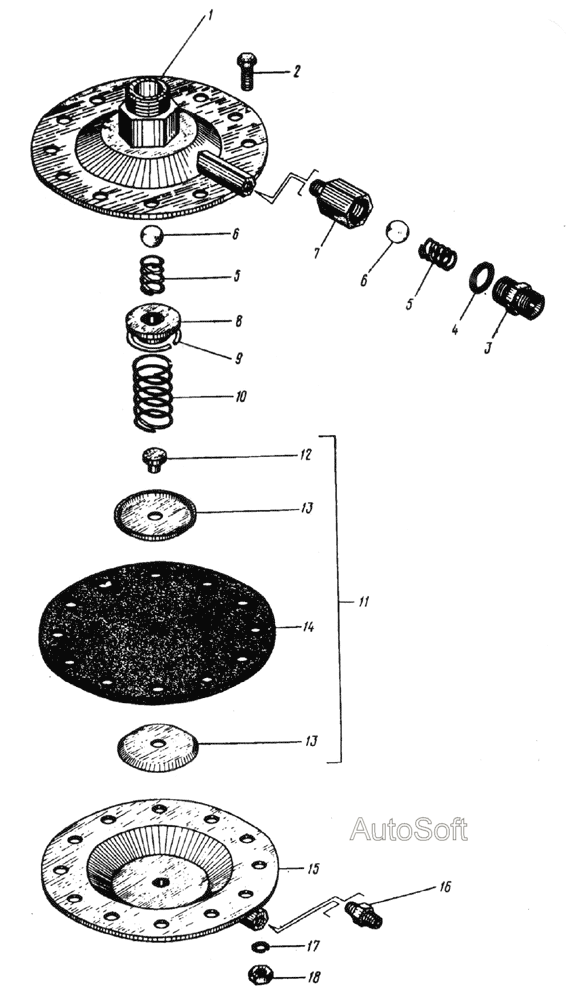

Діафрагмовий насос
100%
Назва деталі
Корпус
Заводський номер
652Б.29.10.100
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
7798М8x20
Кількість на модель
12
№
2
Назва деталі
Ніпель
Заводський номер
652B.29.10.001
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
652B.29.10.004
Кількість на модель
1
№
4
Назва деталі
Пружина
Заводський номер
652B.29.10.005
Кількість на модель
2
№
5
Назва деталі
Партнер
Заводський номер
372212,7-16
Кількість на модель
2
№
6
Назва деталі
Штуцер
Заводський номер
652Б.29.10.002
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
652Б.20.10.002
Кількість на модель
1
№
8
Назва деталі
Кільце
Заводський номер
652Б.29.10.005
Кількість на модель
1
№
9
Назва деталі
Пружина
Заводський номер
652Б.29.10.004
Кількість на модель
1
№
10
Назва деталі
Діафрагма
Заводський номер
652Б.29.10.200
Кількість на модель
1
№
11
Назва деталі
Заклепка
Заводський номер
652B.29.10.202
Кількість на модель
1
№
12
Назва деталі
Диск
Заводський номер
652B.29.10.203
Кількість на модель
2
№
13
Назва деталі
Діафрагма
Заводський номер
652B.29.10.201
Кількість на модель
1
№
14
Назва деталі
Дах
Заводський номер
652Б.29.10.150
Кількість на модель
1
№
15
Назва деталі
Кінцевий ніпель
Заводський номер
264.13.01
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
6402.8Т.65Г
Кількість на модель
12
№
17
Назва деталі
Гайка
Заводський номер
5915M8
Кількість на модель
12
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 652Б.29.10.100 | 1 | 1 | 1 | |||
| 2 | гвинт | 7798М8x20 | 12 | 12 | 2 | |||
| 3 | Ніпель | 652B.29.10.001 | 1 | 1 | 3 | |||
| 4 | Прокладка | 652B.29.10.004 | 1 | 1 | 4 | |||
| 5 | Пружина | 652B.29.10.005 | 2 | 2 | 5 | |||
| 6 | Партнер | 372212,7-16 | 2 | 2 | 6 | |||
| 7 | Штуцер | 652Б.29.10.002 | 1 | 1 | 7 | |||
| 8 | Втулка | 652Б.20.10.002 | 1 | 1 | 8 | |||
| 9 | Кільце | 652Б.29.10.005 | 1 | 1 | 9 | |||
| 10 | Пружина | 652Б.29.10.004 | 1 | 1 | 10 | |||
| 11 | Діафрагма | 652Б.29.10.200 | 1 | 1 | 11 | |||
| 12 | Заклепка | 652B.29.10.202 | 1 | 1 | 12 | |||
| 13 | Диск | 652B.29.10.203 | 2 | 2 | 13 | |||
| 14 | Діафрагма | 652B.29.10.201 | 1 | 1 | 14 | |||
| 15 | Дах | 652Б.29.10.150 | 1 | 1 | 15 | |||
| 16 | Кінцевий ніпель | 264.13.01 | 1 | 1 | 16 | |||
| 17 | Диск | 6402.8Т.65Г | 12 | 12 | 17 | |||
| 18 | Гайка | 5915M8 | 12 | 12 | 18 |
