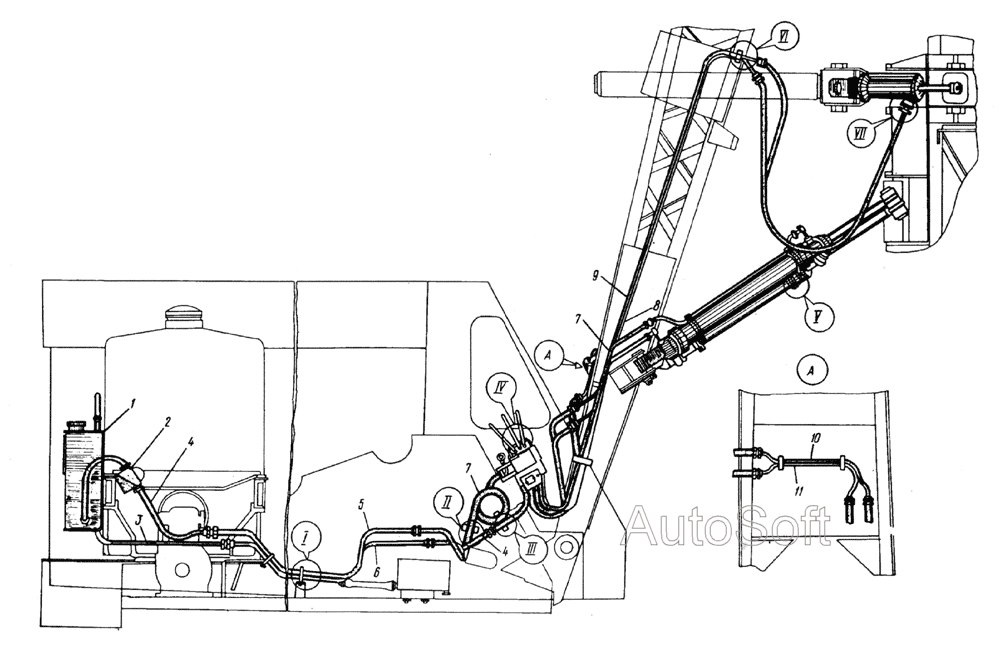

Гідравлічне обладнання
100%
Назва деталі
Встановлення бака
Заводський номер
652.695.02
Кількість на модель
1
№
1
Назва деталі
Насос
Заводський номер
3753НШ-32Л
Кількість на модель
1
№
2
Назва деталі
Труба__NT__0__
Заводський номер
652.695.05
Кількість на модель
1
№
3
Назва деталі
Рукав
Заводський номер
MH7320x700
Кількість на модель
5
№
4
Назва деталі
Труба в зборі
Заводський номер
652A.695.06
Кількість на модель
1
№
5
Назва деталі
Труба в зборі
Заводський номер
652A.695.20
Кількість на модель
1
№
6
Назва деталі
Рукав
Заводський номер
MH7320x2000
Кількість на модель
9
№
7
Назва деталі
Труба__NT__0__
Заводський номер
652.695.16
Кількість на модель
1
№
8
Назва деталі
Труба__NT__0__
Заводський номер
652.695.03
Кількість на модель
1
№
9
Назва деталі
Труба__NT__0__
Заводський номер
652.695.08
Кількість на модель
1
№
10
Назва деталі
Труба__NT__0__
Заводський номер
652.695.09
Кількість на модель
1
№
11
Назва деталі
Гайка
Заводський номер
5915М8
Кількість на модель
10
№
12
Назва деталі
Диск
Заводський номер
6402.8Т.65Г
Кількість на модель
22
№
13
Назва деталі
Скоба
Заводський номер
652.695.00.13
Кількість на модель
2
№
14
Назва деталі
гвинт
Заводський номер
7798М80х20
Кількість на модель
18
№
15
Назва деталі
Скоба
Заводський номер
652.695.00.11
Кількість на модель
1
№
16
Назва деталі
Скоба
Заводський номер
652.695.00.12
Кількість на модель
2
№
17
Назва деталі
Труба__NT__0__
Заводський номер
652А.695.07
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
652.695.00.7
Кількість на модель
1
№
19
Назва деталі
Гідроциліндр
Заводський номер
652А.695.29
Кількість на модель
2
№
20
Назва деталі
Зварний патрубок
Заводський номер
652А.695.30
Кількість на модель
2
№
21
Назва деталі
Хомут
Заводський номер
652.695.00.5
Кількість на модель
1
№
22
Назва деталі
Труба__NT__0__
Заводський номер
652.695.04
Кількість на модель
2
№
23
Назва деталі
Гідроциліндр
Заводський номер
Э153-1400-00
Кількість на модель
1
№
24
Назва деталі
Скоба
Заводський номер
652.695.00.9
Кількість на модель
4
№
25
Назва деталі
Штуцер
Заводський номер
652А.695.00.28
Кількість на модель
2
№
26
Назва деталі
Гідроциліндр
Заводський номер
652А.695.25
Кількість на модель
1
№
27
Назва деталі
Гідроциліндр у зборі
Заводський номер
Ц110-141401
Кількість на модель
1
№
28
Назва деталі
Проушина
Заводський номер
652A.695.31
Кількість на модель
1
№
29
Назва деталі
Стопорна шайба
Заводський номер
369317
Кількість на модель
4
№
30
Назва деталі
гвинт
Заводський номер
652.695.10.2
Кількість на модель
4
№
31
Назва деталі
Куточок
Заводський номер
652.695.00.14
Кількість на модель
1
№
32
Назва деталі
Шайба
Заводський номер
6402.10Т.65Г
Кількість на модель
8
№
33
Назва деталі
Гайка
Заводський номер
5915M10
Кількість на модель
2
№
34
Назва деталі
Штуцер
Заводський номер
652A.695.00.17
Кількість на модель
1
№
35
Назва деталі
Кільце
Заводський номер
9833Н1-25х20-2
Кількість на модель
2
№
36
Назва деталі
Штуцер
Заводський номер
652А.695.00.26
Кількість на модель
1
№
37
Назва деталі
Кільце
Заводський номер
9833Н2-20х16-2
Кількість на модель
6
№
38
Назва деталі
Штуцер
Заводський номер
652А.695.00.25
Кількість на модель
3
№
39
Назва деталі
Штуцер
Заводський номер
652А.695.00.24
Кількість на модель
3
№
40
Назва деталі
Розподільник
Заводський номер
8754Р-75-П3
Кількість на модель
1
№
41
Назва деталі
Манометр у пилозахисному корпусі
Заводський номер
8625d60,100кгс/см2
Кількість на модель
1
№
42
Назва деталі
Рукоятка
Заводський номер
652А.695.22
Кількість на модель
1
№
43
Назва деталі
Ручка
Заводський номер
11П40
Кількість на модель
3
№
44
Назва деталі
Рукоятка
Заводський номер
652А.695.24
Кількість на модель
1
№
45
Назва деталі
Рукоятка
Заводський номер
652А.695.23
Кількість на модель
1
№
46
Назва деталі
гвинт
Заводський номер
7798М10x25
Кількість на модель
8
№
47
Назва деталі
Гайка
Заводський номер
652.082.26.8
Кількість на модель
1
№
48
Назва деталі
Кронштейн манометра
Заводський номер
652A.695.00.16
Кількість на модель
1
№
49
Назва деталі
Діафрагма
Заводський номер
652А.695.00.22
Кількість на модель
1
№
50
Назва деталі
Труба в зборі
Заводський номер
652A.695.19
Кількість на модель
1
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Встановлення бака | 652.695.02 | 1 | 1 | 1 | |||
| 2 | Насос | 3753НШ-32Л | 1 | 1 | 2 | |||
| 3 | Труба__NT__0__ | 652.695.05 | 1 | 1 | 3 | |||
| 4 | Рукав | MH7320x700 | 5 | 5 | 4 | |||
| 5 | Труба в зборі | 652A.695.06 | 1 | 1 | 5 | |||
| 6 | Труба в зборі | 652A.695.20 | 1 | 1 | 6 | |||
| 7 | Рукав | MH7320x2000 | 9 | 9 | 7 | |||
| 8 | Труба__NT__0__ | 652.695.16 | 1 | 1 | 8 | |||
| 9 | Труба__NT__0__ | 652.695.03 | 1 | 1 | 9 | |||
| 10 | Труба__NT__0__ | 652.695.08 | 1 | 1 | 10 | |||
| 11 | Труба__NT__0__ | 652.695.09 | 1 | 1 | 11 | |||
| 12 | Гайка | 5915М8 | 10 | 10 | 12 | |||
| 13 | Диск | 6402.8Т.65Г | 22 | 22 | 13 | |||
| 14 | Скоба | 652.695.00.13 | 2 | 2 | 14 | |||
| 15 | гвинт | 7798М80х20 | 18 | 18 | 15 | |||
| 16 | Скоба | 652.695.00.11 | 1 | 1 | 16 | |||
| 17 | Скоба | 652.695.00.12 | 2 | 2 | 17 | |||
| 18 | Труба__NT__0__ | 652А.695.07 | 1 | 1 | 18 | |||
| 19 | Прокладка | 652.695.00.7 | 1 | 1 | 19 | |||
| 20 | Гідроциліндр | 652А.695.29 | 2 | 2 | 20 | |||
| 21 | Зварний патрубок | 652А.695.30 | 2 | 2 | 21 | |||
| 22 | Хомут | 652.695.00.5 | 1 | 1 | 22 | |||
| 23 | Труба__NT__0__ | 652.695.04 | 2 | 2 | 23 | |||
| 24 | Гідроциліндр | Э153-1400-00 | 1 | 1 | 24 | |||
| 25 | Скоба | 652.695.00.9 | 4 | 4 | 25 | |||
| 26 | Штуцер | 652А.695.00.28 | 2 | 2 | 26 | |||
| 27 | Гідроциліндр | 652А.695.25 | 1 | 1 | 27 | |||
| 28 | Гідроциліндр у зборі | Ц110-141401 | 1 | 1 | 28 | |||
| 29 | Проушина | 652A.695.31 | 1 | 1 | 29 | |||
| 30 | Стопорна шайба | 369317 | 4 | 4 | 30 | |||
| 31 | гвинт | 652.695.10.2 | 4 | 4 | 31 | |||
| 32 | Куточок | 652.695.00.14 | 1 | 1 | 32 | |||
| 33 | Шайба | 6402.10Т.65Г | 8 | 8 | 33 | |||
| 34 | Гайка | 5915M10 | 2 | 2 | 34 | |||
| 35 | Штуцер | 652A.695.00.17 | 1 | 1 | 35 | |||
| 36 | Кільце | 9833Н1-25х20-2 | 2 | 2 | 36 | |||
| 37 | Штуцер | 652А.695.00.26 | 1 | 1 | 37 | |||
| 38 | Кільце | 9833Н2-20х16-2 | 6 | 6 | 38 | |||
| 39 | Штуцер | 652А.695.00.25 | 3 | 3 | 39 | |||
| 40 | Штуцер | 652А.695.00.24 | 3 | 3 | 40 | |||
| 41 | Розподільник | 8754Р-75-П3 | 1 | 1 | 41 | |||
| 42 | Манометр у пилозахисному корпусі | 8625d60,100кгс/см2 | 1 | 1 | 42 | |||
| 43 | Рукоятка | 652А.695.22 | 1 | 1 | 43 | |||
| 44 | Ручка | 11П40 | 3 | 3 | 44 | |||
| 45 | Рукоятка | 652А.695.24 | 1 | 1 | 45 | |||
| 46 | Рукоятка | 652А.695.23 | 1 | 1 | 46 | |||
| 47 | гвинт | 7798М10x25 | 8 | 8 | 47 | |||
| 48 | Гайка | 652.082.26.8 | 1 | 1 | 48 | |||
| 49 | Кронштейн манометра | 652A.695.00.16 | 1 | 1 | 49 | |||
| 50 | Діафрагма | 652А.695.00.22 | 1 | 1 | 50 | |||
| 51 | Труба в зборі | 652A.695.19 | 1 | 1 | 51 |
