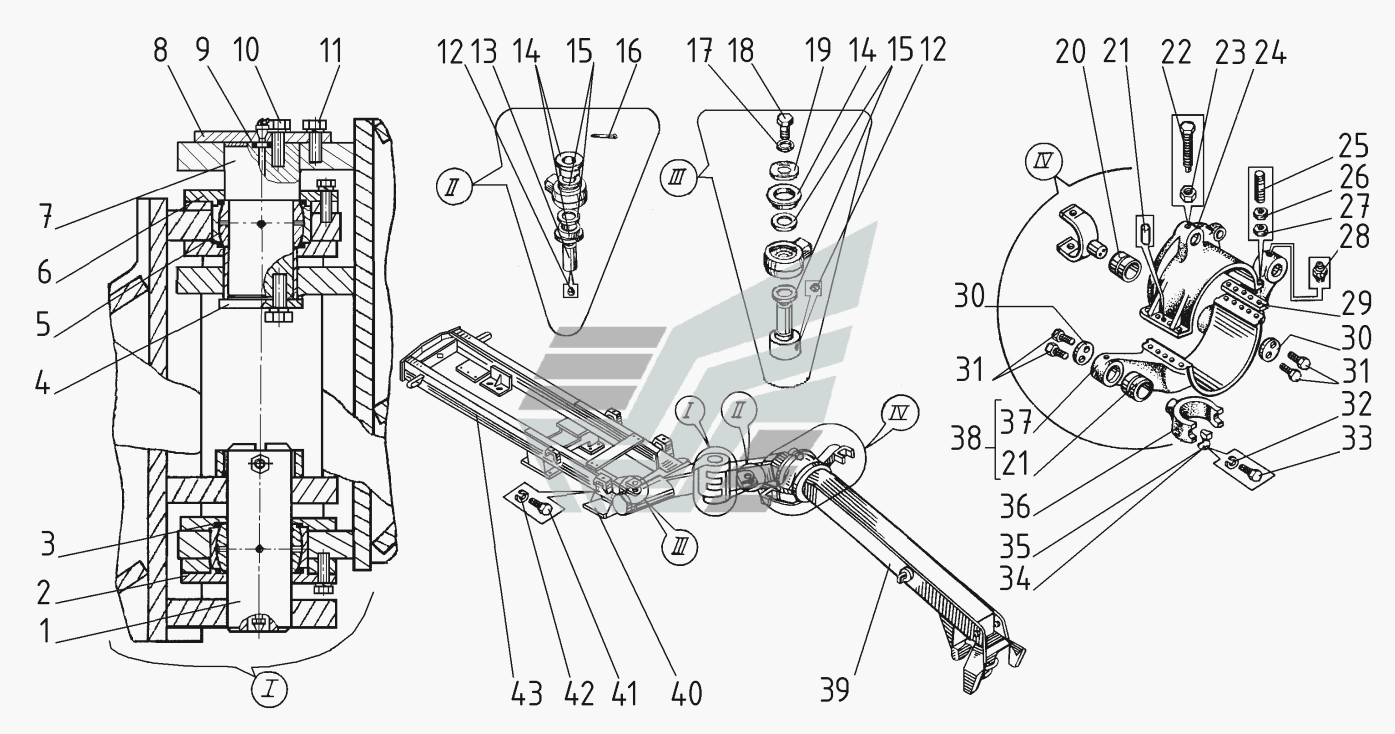

Рамка AB-
100%
Назва деталі
Палец
Заводський номер
ДЗ-122Б.01.03.007
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
ДЗ-122Б.01.03.003-01
Кількість на модель
1
№
2
Назва деталі
КІЛЬЦО
Заводський номер
9833-73.080-090-58-2-2
Кількість на модель
4
№
3
Назва деталі
Кришка
Заводський номер
ДЗ-122Б.01.03.001
Кількість на модель
1
№
4
Назва деталі
Підшипник
Заводський номер
ШСЛ-70ТУ37.553.130-90
Кількість на модель
2
№
5
Назва деталі
Кришка
Заводський номер
ДЗ-122Б.01.03.003
Кількість на модель
1
№
6
Назва деталі
Палец
Заводський номер
ДЗ-122Б.01.03.006
Кількість на модель
1
№
7
Назва деталі
Кришка
Заводський номер
ДЗ-122Б.01.03.004
Кількість на модель
1
№
8
Назва деталі
КІЛЬЦО
Заводський номер
9833-73.010-014-25-2-2
Кількість на модель
1
№
9
Назва деталі
Болт
Заводський номер
7796.М16х45
Кількість на модель
6
№
10
Назва деталі
Болт
Заводський номер
7796.М12х35
Кількість на модель
24
№
11
Назва деталі
Маслянка
Заводський номер
19853.1.2.Ц6
Кількість на модель
6
№
12
Назва деталі
Ось
Заводський номер
ДЗ-122.01.01.001
Кількість на модель
2
№
13
Назва деталі
Втулка
Заводський номер
ДЗ-122Б.01.01.002
Кількість на модель
6
№
14
Назва деталі
КІЛЬЦО
Заводський номер
ДЗ-122Б.01.01.003
Кількість на модель
8
№
15
Назва деталі
Шплінт
Заводський номер
397.8х80
Кількість на модель
2
№
16
Назва деталі
Шайба
Заводський номер
6402.12.65Г
Кількість на модель
28
№
17
Назва деталі
Болт
Заводський номер
7796.М12х25
Кількість на модель
2
№
18
Назва деталі
Шайба
Заводський номер
ДЗ-122Б.01.01.004
Кількість на модель
2
№
19
Назва деталі
Втулка
Заводський номер
ДЗ-122А.01.04.005
Кількість на модель
3
№
20
Назва деталі
Штифт
Заводський номер
3128.16х55
Кількість на модель
2
№
21
Назва деталі
Гвинт
Заводський номер
1481.М12х60
Кількість на модель
1
№
22
Назва деталі
Горіх
Заводський номер
5915.М12
Кількість на модель
1
№
23
Назва деталі
Кришка
Заводський номер
ДЗ-122А-1.11.00.001
Кількість на модель
1
№
24
Назва деталі
Шпилька
Заводський номер
22034.М30х100
Кількість на модель
4
№
25
Назва деталі
Горіх
Заводський номер
5916.М30
Кількість на модель
4
№
26
Назва деталі
Горіх
Заводський номер
15523.М30
Кількість на модель
4
№
27
Назва деталі
Маслянка
Заводський номер
19853.1.3Кд.6хр.
Кількість на модель
14
№
28
Назва деталі
Прокладка
Заводський номер
ДЗ-122А-1.11.00.004
Кількість на модель
4
№
29
Назва деталі
Шайба
Заводський номер
ДЗ-122.01.00.008
Кількість на модель
4
№
30
Назва деталі
Болт
Заводський номер
7796.М16х35
Кількість на модель
8
№
31
Назва деталі
Шайба
Заводський номер
6402.16.65Г
Кількість на модель
30
№
32
Назва деталі
Болт
Заводський номер
7796.М16х50
Кількість на модель
16
№
33
Назва деталі
Кришка
Заводський номер
557.01.04.002
Кількість на модель
8
№
34
Назва деталі
Прокладка
Заводський номер
557.01.04.003
Кількість на модель
16
№
35
Назва деталі
Виделка.
Заводський номер
ДЗ-122.01.00.007
Кількість на модель
4
№
36
Назва деталі
Кронштейн
Заводський номер
ДЗ-122А.01.04.004
Кількість на модель
1
№
37
Назва деталі
Кронштейн
Заводський номер
ДЗ-122А.01.04.000-01
Кількість на модель
1
№
38
Назва деталі
Балка хребтовая
Заводський номер
ДЗ-122Б.01.01.020-01
Кількість на модель
1
№
39
Назва деталі
Підніжка
Заводський номер
А122Б.01.00.010
Кількість на модель
2
№
40
Назва деталі
Болт
Заводський номер
7796.М10х30
Кількість на модель
8
№
41
Назва деталі
Шайба
Заводський номер
6402.10.65Г
Кількість на модель
8
№
42
Назва деталі
Рама субмотора
Заводський номер
А122Б-2.11.01.010
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палец | ДЗ-122Б.01.03.007 | 1 | 1 | 1 | |||
| 2 | Кришка | ДЗ-122Б.01.03.003-01 | 1 | 1 | 2 | |||
| 3 | КІЛЬЦО | 9833-73.080-090-58-2-2 | 4 | 4 | 3 | |||
| 4 | Кришка | ДЗ-122Б.01.03.001 | 1 | 1 | 4 | |||
| 5 | Підшипник | ШСЛ-70ТУ37.553.130-90 | 2 | 2 | 5 | |||
| 6 | Кришка | ДЗ-122Б.01.03.003 | 1 | 1 | 6 | |||
| 7 | Палец | ДЗ-122Б.01.03.006 | 1 | 1 | 7 | |||
| 8 | Кришка | ДЗ-122Б.01.03.004 | 1 | 1 | 8 | |||
| 9 | КІЛЬЦО | 9833-73.010-014-25-2-2 | 1 | 1 | 9 | |||
| 10 | Болт | 7796.М16х45 | 6 | 6 | 10 | |||
| 11 | Болт | 7796.М12х35 | 24 | 24 | 11 | |||
| 12 | Маслянка | 19853.1.2.Ц6 | 6 | 6 | 12 | |||
| 13 | Ось | ДЗ-122.01.01.001 | 2 | 2 | 13 | |||
| 14 | Втулка | ДЗ-122Б.01.01.002 | 6 | 6 | 14 | |||
| 15 | КІЛЬЦО | ДЗ-122Б.01.01.003 | 8 | 8 | 15 | |||
| 16 | Шплінт | 397.8х80 | 2 | 2 | 16 | |||
| 17 | Шайба | 6402.12.65Г | 28 | 28 | 17 | |||
| 18 | Болт | 7796.М12х25 | 2 | 2 | 18 | |||
| 19 | Шайба | ДЗ-122Б.01.01.004 | 2 | 2 | 19 | |||
| 20 | Втулка | ДЗ-122А.01.04.005 | 3 | 3 | 20 | |||
| 21 | Штифт | 3128.16х55 | 2 | 2 | 21 | |||
| 22 | Гвинт | 1481.М12х60 | 1 | 1 | 22 | |||
| 23 | Горіх | 5915.М12 | 1 | 1 | 23 | |||
| 24 | Кришка | ДЗ-122А-1.11.00.001 | 1 | 1 | 24 | |||
| 25 | Шпилька | 22034.М30х100 | 4 | 4 | 25 | |||
| 26 | Горіх | 5916.М30 | 4 | 4 | 26 | |||
| 27 | Горіх | 15523.М30 | 4 | 4 | 27 | |||
| 28 | Маслянка | 19853.1.3Кд.6хр. | 14 | 14 | 28 | |||
| 29 | Прокладка | ДЗ-122А-1.11.00.004 | 4 | 4 | 29 | |||
| 30 | Шайба | ДЗ-122.01.00.008 | 4 | 4 | 30 | |||
| 31 | Болт | 7796.М16х35 | 8 | 8 | 31 | |||
| 32 | Шайба | 6402.16.65Г | 30 | 30 | 32 | |||
| 33 | Болт | 7796.М16х50 | 16 | 16 | 33 | |||
| 34 | Кришка | 557.01.04.002 | 8 | 8 | 34 | |||
| 35 | Прокладка | 557.01.04.003 | 16 | 16 | 35 | |||
| 36 | Виделка. | ДЗ-122.01.00.007 | 4 | 4 | 36 | |||
| 37 | Кронштейн | ДЗ-122А.01.04.004 | 1 | 1 | 37 | |||
| 38 | Кронштейн | ДЗ-122А.01.04.000-01 | 1 | 1 | 38 | |||
| 39 | Балка хребтовая | ДЗ-122Б.01.01.020-01 | 1 | 1 | 39 | |||
| 40 | Підніжка | А122Б.01.00.010 | 2 | 2 | 40 | |||
| 41 | Болт | 7796.М10х30 | 8 | 8 | 41 | |||
| 42 | Шайба | 6402.10.65Г | 8 | 8 | 42 | |||
| 43 | Рама субмотора | А122Б-2.11.01.010 | 1 | 1 | 43 |
