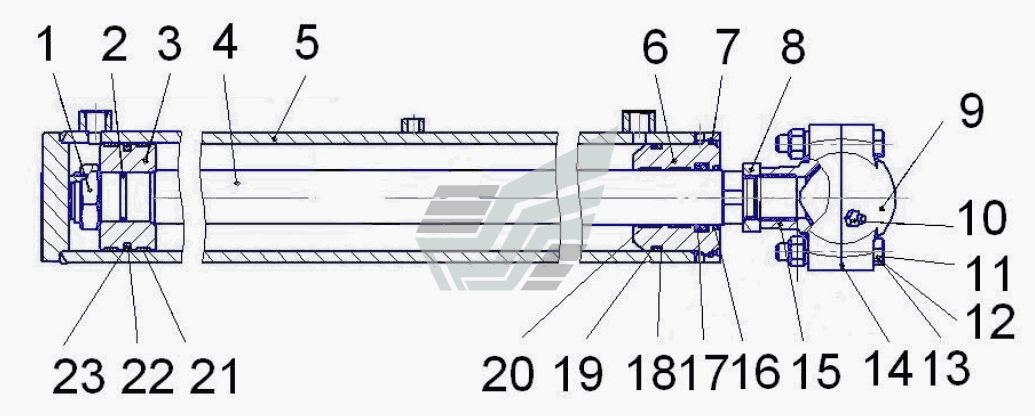

Гідроциліндр виносу тягової рами ЦГ- х- (ДЗ- - )
100%
Назва деталі
Горіх
Заводський номер
ЦГП2-110.1120.11.064
Кількість на модель
1
№
1
Назва деталі
КІЛЬЦО
Заводський номер
9833.037-045-46-2-2
Кількість на модель
1
№
2
Назва деталі
Поршень
Заводський номер
ЦГ-100.50х560.31.023
Кількість на модель
1
№
3
Назва деталі
Шток
Заводський номер
ЦГ-100.50х1250.33.024
Кількість на модель
1
№
4
Назва деталі
Корпус у зборі
Заводський номер
ЦГ-100.50х1250.48.007-01
Кількість на модель
1
№
5
Назва деталі
Кришка передня
Заводський номер
ЦГ-100.50х560.31.021
Кількість на модель
1
№
6
Назва деталі
Кільце стопорне
Заводський номер
ЦГ-100.50х560.31.031
Кількість на модель
1
№
7
Назва деталі
Горіх
Заводський номер
ЦГ-2-100.50х140.01.064
Кількість на модель
1
№
8
Назва деталі
Кришка кульова
Заводський номер
557-1.08.07.001
Кількість на модель
1
№
9
Назва деталі
Маслянка
Заводський номер
19853.1.3
Кількість на модель
1
№
10
Назва деталі
Болт
Заводський номер
7796.М16х90
Кількість на модель
2
№
11
Назва деталі
Горіх
Заводський номер
5915.М16
Кількість на модель
2
№
12
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
2
№
13
Назва деталі
Прокладка
Заводський номер
557.08.47.003
Кількість на модель
3
№
14
Назва деталі
Кришка
Заводський номер
557-1.08.49.002-01
Кількість на модель
1
№
15
Назва деталі
Грязезнімач
Заводський номер
WR-050
Кількість на модель
1
№
16
Назва деталі
Ущільнення штока
Заводський номер
UR-050-065-13
Кількість на модель
1
№
17
Назва деталі
Кільце захисне
Заводський номер
КЗ-100-90,8-1,5
Кількість на модель
1
№
18
Назва деталі
КІЛЬЦО
Заводський номер
9833.090-100-58-2-3
Кількість на модель
1
№
19
Назва деталі
Кільце опорно-направляюче
Заводський номер
G2-050-055-20
Кількість на модель
2
№
20
Назва деталі
Кільце опорно-направляюче
Заводський номер
G1-094-100-12
Кількість на модель
2
№
21
Назва деталі
Кільце ущільнювальне
Заводський номер
Р2-100
Кількість на модель
1
№
22
Назва деталі
Кільце підтискне
Заводський номер
S1-100
Кількість на модель
1
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Горіх | ЦГП2-110.1120.11.064 | 1 | 1 | 1 | |||
| 2 | КІЛЬЦО | 9833.037-045-46-2-2 | 1 | 1 | 2 | |||
| 3 | Поршень | ЦГ-100.50х560.31.023 | 1 | 1 | 3 | |||
| 4 | Шток | ЦГ-100.50х1250.33.024 | 1 | 1 | 4 | |||
| 5 | Корпус у зборі | ЦГ-100.50х1250.48.007-01 | 1 | 1 | 5 | |||
| 6 | Кришка передня | ЦГ-100.50х560.31.021 | 1 | 1 | 6 | |||
| 7 | Кільце стопорне | ЦГ-100.50х560.31.031 | 1 | 1 | 7 | |||
| 8 | Горіх | ЦГ-2-100.50х140.01.064 | 1 | 1 | 8 | |||
| 9 | Кришка кульова | 557-1.08.07.001 | 1 | 1 | 9 | |||
| 10 | Маслянка | 19853.1.3 | 1 | 1 | 10 | |||
| 11 | Болт | 7796.М16х90 | 2 | 2 | 11 | |||
| 12 | Горіх | 5915.М16 | 2 | 2 | 12 | |||
| 13 | Шайба | 6402.16 | 2 | 2 | 13 | |||
| 14 | Прокладка | 557.08.47.003 | 3 | 3 | 14 | |||
| 15 | Кришка | 557-1.08.49.002-01 | 1 | 1 | 15 | |||
| 16 | Грязезнімач | WR-050 | 1 | 1 | 16 | |||
| 17 | Ущільнення штока | UR-050-065-13 | 1 | 1 | 17 | |||
| 18 | Кільце захисне | КЗ-100-90,8-1,5 | 1 | 1 | 18 | |||
| 19 | КІЛЬЦО | 9833.090-100-58-2-3 | 1 | 1 | 19 | |||
| 20 | Кільце опорно-направляюче | G2-050-055-20 | 2 | 2 | 20 | |||
| 21 | Кільце опорно-направляюче | G1-094-100-12 | 2 | 2 | 21 | |||
| 22 | Кільце ущільнювальне | Р2-100 | 1 | 1 | 22 | |||
| 23 | Кільце підтискне | S1-100 | 1 | 1 | 23 |
