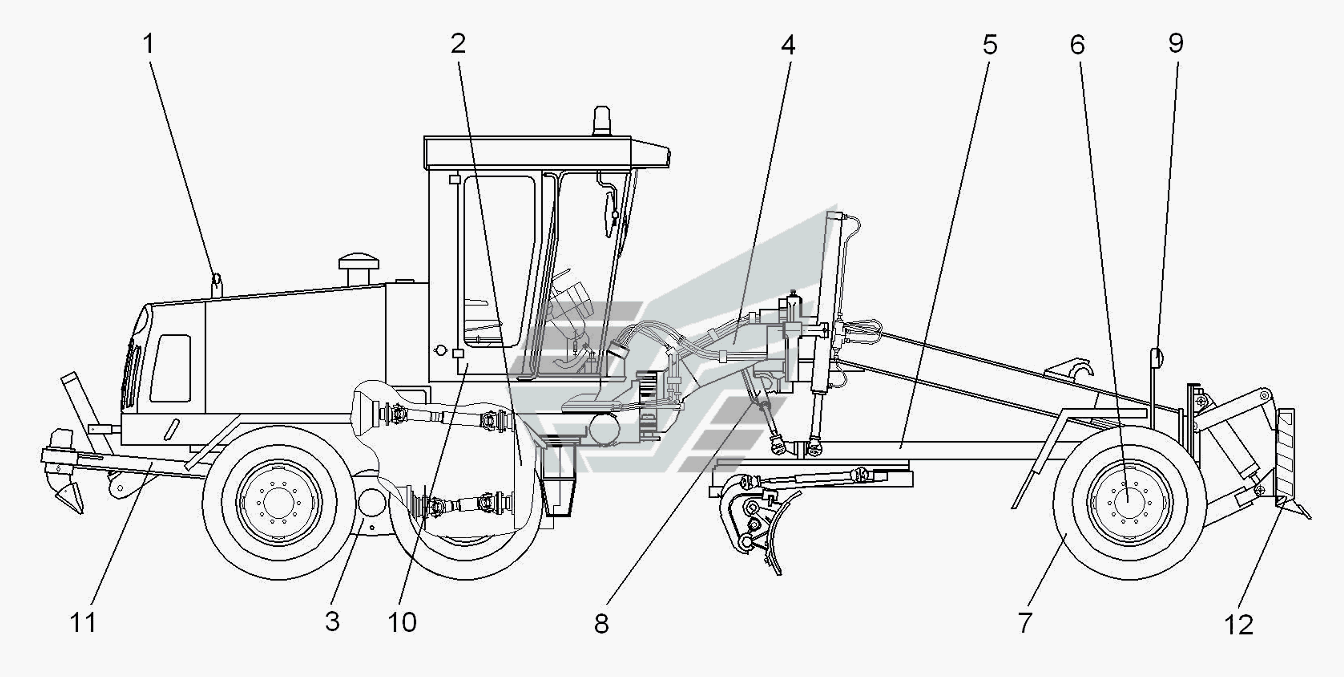

Схема поділу автогрейдера ДЗ-Б- на складові частини
100%
Назва деталі
Силовий блок
Заводський номер
А122Б-2.10.00.000
Кількість на модель
№
1
Назва деталі
Глушник
Заводський номер
ДЗ-122Б-6.10.07.000
Кількість на модель
№
1
Назва деталі
Паливопроводи
Заводський номер
ДЗ-122Б-6.10.06.000
Кількість на модель
№
1
Назва деталі
Блок радіаторів
Заводський номер
ДЗ-122Б-6.10.02.000
Кількість на модель
№
1
Назва деталі
Підвіска двигуна
Заводський номер
ДЗ-122Б-7.10.01.000
Кількість на модель
№
1
Назва деталі
Силовий блок
Заводський номер
ДЗ-122Б-6.10.00.000
Кількість на модель
№
1
Назва деталі
Система паливна
Заводський номер
А122Б-2.10.03.000
Кількість на модель
№
1
Назва деталі
Блок радіаторів
Заводський номер
А122Б-2.10.02.000
Кількість на модель
№
1
Назва деталі
Тормозок
Заводський номер
ДЗ-122Б-6.37.00.000
Кількість на модель
№
2
Назва деталі
Коробка зміни передач
Заводський номер
ДЗ-122А-1.55.00.000
Кількість на модель
№
2
Назва деталі
Привід ГМКП
Заводський номер
А122Б-2.12.00.000
Кількість на модель
№
2
Назва деталі
Карданна передача
Заводський номер
ДЗ-122Б-1.99.00.300
Кількість на модель
№
3
Назва деталі
Тележка задняя
Заводський номер
ГС-1803.44.00.000
Кількість на модель
№
3
Назва деталі
Сходи
Заводський номер
ДЗ-122Б.53.00.000
Кількість на модель
№
4
Назва деталі
Рамка
Заводський номер
ДЗ-122Б-7.11.00.000-03
Кількість на модель
№
4
Назва деталі
Рамка
Заводський номер
ДЗ-122Б-6.11.00.000-03
Кількість на модель
№
4
Назва деталі
Рамка
Заводський номер
А122Б-2.41.00.000
Кількість на модель
№
4
Назва деталі
Рамка
Заводський номер
А122Б-2.11.00.000
Кількість на модель
№
4
Назва деталі
Поворотний редуктор
Заводський номер
ДЗ-122Б.02.06.000
Кількість на модель
№
5
Назва деталі
Відвал
Заводський номер
ДЗ-122.02.10.000
Кількість на модель
№
5
Назва деталі
Круг поворотний
Заводський номер
ДЗ-122А-1.22.02.000-01
Кількість на модель
№
5
Назва деталі
Тягова рама
Заводський номер
ДЗ-122Б.02.15.000-01
Кількість на модель
№
5
Назва деталі
Робоче обладнання грейдерного відвалу
Заводський номер
ДЗ-122А-1.22.00.000-01
Кількість на модель
№
5
Назва деталі
Гідроциліндр
Заводський номер
ДЗ-122А.03.25.000
Кількість на модель
№
6
Назва деталі
Гідроциліндр нахилу коліс
Заводський номер
ЦГ-2-100.50х140.01
Кількість на модель
№
6
Назва деталі
Гідроциліндр
Заводський номер
ДЗ-122.06.30.000-01
Кількість на модель
№
6
Назва деталі
Гідроциліндр рульового керування лівий
Заводський номер
ЦГ-50.30х265.13-01
Кількість на модель
№
6
Назва деталі
Гідроциліндр
Заводський номер
ДЗ-122.06.30.000-03
Кількість на модель
№
6
Назва деталі
Гідроциліндр рульового керування правий
Заводський номер
ЦГ-50.30х265.13
Кількість на модель
№
6
Назва деталі
Хаб
Заводський номер
ДЗ-122А.03.03.000-01
Кількість на модель
№
6
Назва деталі
Хаб
Заводський номер
ДЗ-122А.03.03.000
Кількість на модель
№
6
Назва деталі
Тяга
Заводський номер
ДЗ-122Б.03.09.000
Кількість на модель
№
6
Назва деталі
Міст передній
Заводський номер
ДЗ-122Б.03.00.000
Кількість на модель
№
6
Назва деталі
Колесо
Заводський номер
ГС-1803.18.00.000
Кількість на модель
№
7
Назва деталі
Колесо в зборі
Заводський номер
557.18.00.000
Кількість на модель
№
7
Назва деталі
Гідроциліндр фіксатора
Заводський номер
ЦГ-50.30х50.65
Кількість на модель
№
8
Назва деталі
Гідроциліндр
Заводський номер
ДЗ-122.08.06.000-01
Кількість на модель
№
8
Назва деталі
Гідроциліндр виносу тягової рами
Заводський номер
ЦГ-100.50х1250.48-01
Кількість на модель
№
8
Назва деталі
Гідроциліндр підйому тягової рами
Заводський номер
ДЗ-122.08.06.000
Кількість на модель
№
8
Назва деталі
Гідроциліндр підйому тягової рами
Заводський номер
ЦГ-100.50х1250.48
Кількість на модель
№
8
Назва деталі
Гідроциліндр складання рами
Заводський номер
ДЗ-122Б.08.29.000
Кількість на модель
№
8
Назва деталі
Циліндр фіксатора
Заводський номер
ДЗ-122.08.02.000
Кількість на модель
№
8
Назва деталі
Гідроциліндр зміни кута різання
Заводський номер
ЦГ-100.50х200.70
Кількість на модель
№
8
Назва деталі
Гідроциліндр
Заводський номер
ДЗ-122.08.05.000
Кількість на модель
№
8
Назва деталі
Гідроциліндр підйому розпушувача
Заводський номер
ЦГ-100.50х560.31
Кількість на модель
№
8
Назва деталі
Гідроциліндр підйому розпушувача
Заводський номер
ДЗ-122Б.08.05.000-02
Кількість на модель
№
8
Назва деталі
Гідроциліндр підйому бульдозера
Заводський номер
ЦГ-125.56х450.11
Кількість на модель
№
8
Назва деталі
Гідроциліндр підйому
Заводський номер
ДЗ-122А.08.02.000-01
Кількість на модель
№
8
Назва деталі
Гідроциліндр виносу відвалу
Заводський номер
ЦГ-100.50х1600.73
Кількість на модель
№
8
Назва деталі
Гідроциліндр
Заводський номер
ДЗ-122.08.12.000
Кількість на модель
№
8
Назва деталі
Гідроциліндр складання рами
Заводський номер
ЦГ-100.50х320.795.11
Кількість на модель
№
8
Назва деталі
Шарнір.
Заводський номер
ДЗ-122А.08.30.000
Кількість на модель
№
8
Назва деталі
Гідророзподільник
Заводський номер
ДЗ-122Б-7.79.01.020
Кількість на модель
№
8
Назва деталі
Гідропривод
Заводський номер
А122Б-2.08.00.000
Кількість на модель
№
8
Назва деталі
Гідропривод
Заводський номер
А122Б-2.08.00.000-01
Кількість на модель
№
8
Назва деталі
Гідрообладнання підмоторної рами
Заводський номер
А122Б-2.08.01.000
Кількість на модель
№
8
Назва деталі
Гідрообладнання підмоторної рами
Заводський номер
А122Б-2.08.01.000-01
Кількість на модель
№
8
Назва деталі
Гідропривод
Заводський номер
ДЗ-122Б-7.79.00.000-03
Кількість на модель
№
8
Назва деталі
Гідропривод
Заводський номер
ДЗ-122Б-7.79.00.000-01
Кількість на модель
№
8
Назва деталі
Гідрообладнання підмоторної рами
Заводський номер
ДЗ-122Б-7.79.01.000-03
Кількість на модель
№
8
Назва деталі
Гідрообладнання підмоторної рами
Заводський номер
ДЗ-122Б-7.79.01.000-01
Кількість на модель
№
8
Назва деталі
Гідрообладнання хребтової балки
Заводський номер
А122Б-2.08.02.000
Кількість на модель
№
8
Назва деталі
Гідрообладнання хребтової балки
Заводський номер
А122Б-3.08.02.000
Кількість на модель
№
8
Назва деталі
Бак масляний
Заводський номер
А122Б-1.08.01.250-02
Кількість на модель
№
8
Назва деталі
Бак здвоєний
Заводський номер
ДЗ-122Б.51.00.000-02
Кількість на модель
№
8
Назва деталі
Привід насосів
Заводський номер
ДЗ-122Б-6.80.00.000
Кількість на модель
№
8
Назва деталі
Гідророзподільник
Заводський номер
ДЗ-122Б-7.79.01.010
Кількість на модель
№
8
Назва деталі
Гідророзподільник
Заводський номер
ДЗ-122Б-7.79.01.010-01
Кількість на модель
№
8
Назва деталі
Електрообладнання кабіни
Заводський номер
ДЗ-122Б-6.35.01.000
Кількість на модель
№
9
Назва деталі
Електрообладнання автогрейдера
Заводський номер
ДЗ-122Б-6.35.00.000
Кількість на модель
№
9
Назва деталі
Електрообладнання кабіни
Заводський номер
А122Б-1.15.01.000-01
Кількість на модель
№
9
Назва деталі
Електрообладнання автогрейдера
Заводський номер
А122Б-2.15.00.000
Кількість на модель
№
9
Назва деталі
Приводи
Заводський номер
А122Б-1.33.43.000-01
Кількість на модель
№
10
Назва деталі
Привід
Заводський номер
А122Б-7.33.43.000
Кількість на модель
№
10
Назва деталі
Крило
Заводський номер
ДЗ-122Б-7.64.00.000
Кількість на модель
№
10
Назва деталі
Капот
Заводський номер
А122Б-3.84.00.000
Кількість на модель
№
10
Назва деталі
Капот
Заводський номер
А122Б-3.84.00.000-02
Кількість на модель
№
10
Назва деталі
Каюта
Заводський номер
А122Б-7.33.00.000
Кількість на модель
№
10
Назва деталі
Каюта
Заводський номер
А122Б-1.33.00.0000-03
Кількість на модель
№
10
Назва деталі
Розпушувач
Заводський номер
ДЗ-122Б.19.00.000-01
Кількість на модель
№
11
Назва деталі
Бульдозер
Заводський номер
ДЗ-122Б.30.00.000-01
Кількість на модель
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Силовий блок | А122Б-2.10.00.000 | 1 | |||||
| 1 | Глушник | ДЗ-122Б-6.10.07.000 | 1 | |||||
| 1 | Паливопроводи | ДЗ-122Б-6.10.06.000 | 1 | |||||
| 1 | Блок радіаторів | ДЗ-122Б-6.10.02.000 | 1 | |||||
| 1 | Підвіска двигуна | ДЗ-122Б-7.10.01.000 | 1 | |||||
| 1 | Силовий блок | ДЗ-122Б-6.10.00.000 | 1 | |||||
| 1 | Система паливна | А122Б-2.10.03.000 | 1 | |||||
| 1 | Блок радіаторів | А122Б-2.10.02.000 | 1 | |||||
| 2 | Тормозок | ДЗ-122Б-6.37.00.000 | 2 | |||||
| 2 | Коробка зміни передач | ДЗ-122А-1.55.00.000 | 2 | |||||
| 2 | Привід ГМКП | А122Б-2.12.00.000 | 2 | |||||
| 3 | Карданна передача | ДЗ-122Б-1.99.00.300 | 3 | |||||
| 3 | Тележка задняя | ГС-1803.44.00.000 | 3 | |||||
| 4 | Сходи | ДЗ-122Б.53.00.000 | 4 | |||||
| 4 | Рамка | ДЗ-122Б-7.11.00.000-03 | 4 | |||||
| 4 | Рамка | ДЗ-122Б-6.11.00.000-03 | 4 | |||||
| 4 | Рамка | А122Б-2.41.00.000 | 4 | |||||
| 4 | Рамка | А122Б-2.11.00.000 | 4 | |||||
| 5 | Поворотний редуктор | ДЗ-122Б.02.06.000 | 5 | |||||
| 5 | Відвал | ДЗ-122.02.10.000 | 5 | |||||
| 5 | Круг поворотний | ДЗ-122А-1.22.02.000-01 | 5 | |||||
| 5 | Тягова рама | ДЗ-122Б.02.15.000-01 | 5 | |||||
| 5 | Робоче обладнання грейдерного відвалу | ДЗ-122А-1.22.00.000-01 | 5 | |||||
| 6 | Гідроциліндр | ДЗ-122А.03.25.000 | 6 | |||||
| 6 | Гідроциліндр нахилу коліс | ЦГ-2-100.50х140.01 | 6 | |||||
| 6 | Гідроциліндр | ДЗ-122.06.30.000-01 | 6 | |||||
| 6 | Гідроциліндр рульового керування лівий | ЦГ-50.30х265.13-01 | 6 | |||||
| 6 | Гідроциліндр | ДЗ-122.06.30.000-03 | 6 | |||||
| 6 | Гідроциліндр рульового керування правий | ЦГ-50.30х265.13 | 6 | |||||
| 6 | Хаб | ДЗ-122А.03.03.000-01 | 6 | |||||
| 6 | Хаб | ДЗ-122А.03.03.000 | 6 | |||||
| 6 | Тяга | ДЗ-122Б.03.09.000 | 6 | |||||
| 6 | Міст передній | ДЗ-122Б.03.00.000 | 6 | |||||
| 7 | Колесо | ГС-1803.18.00.000 | 7 | |||||
| 7 | Колесо в зборі | 557.18.00.000 | 7 | |||||
| 8 | Гідроциліндр фіксатора | ЦГ-50.30х50.65 | 8 | |||||
| 8 | Гідроциліндр | ДЗ-122.08.06.000-01 | 8 | |||||
| 8 | Гідроциліндр виносу тягової рами | ЦГ-100.50х1250.48-01 | 8 | |||||
| 8 | Гідроциліндр підйому тягової рами | ДЗ-122.08.06.000 | 8 | |||||
| 8 | Гідроциліндр підйому тягової рами | ЦГ-100.50х1250.48 | 8 | |||||
| 8 | Гідроциліндр складання рами | ДЗ-122Б.08.29.000 | 8 | |||||
| 8 | Циліндр фіксатора | ДЗ-122.08.02.000 | 8 | |||||
| 8 | Гідроциліндр зміни кута різання | ЦГ-100.50х200.70 | 8 | |||||
| 8 | Гідроциліндр | ДЗ-122.08.05.000 | 8 | |||||
| 8 | Гідроциліндр підйому розпушувача | ЦГ-100.50х560.31 | 8 | |||||
| 8 | Гідроциліндр підйому розпушувача | ДЗ-122Б.08.05.000-02 | 8 | |||||
| 8 | Гідроциліндр підйому бульдозера | ЦГ-125.56х450.11 | 8 | |||||
| 8 | Гідроциліндр підйому | ДЗ-122А.08.02.000-01 | 8 | |||||
| 8 | Гідроциліндр виносу відвалу | ЦГ-100.50х1600.73 | 8 | |||||
| 8 | Гідроциліндр | ДЗ-122.08.12.000 | 8 | |||||
| 8 | Гідроциліндр складання рами | ЦГ-100.50х320.795.11 | 8 | |||||
| 8 | Шарнір. | ДЗ-122А.08.30.000 | 8 | |||||
| 8 | Гідророзподільник | ДЗ-122Б-7.79.01.020 | 8 | |||||
| 8 | Гідропривод | А122Б-2.08.00.000 | 8 | |||||
| 8 | Гідропривод | А122Б-2.08.00.000-01 | 8 | |||||
| 8 | Гідрообладнання підмоторної рами | А122Б-2.08.01.000 | 8 | |||||
| 8 | Гідрообладнання підмоторної рами | А122Б-2.08.01.000-01 | 8 | |||||
| 8 | Гідропривод | ДЗ-122Б-7.79.00.000-03 | 8 | |||||
| 8 | Гідропривод | ДЗ-122Б-7.79.00.000-01 | 8 | |||||
| 8 | Гідрообладнання підмоторної рами | ДЗ-122Б-7.79.01.000-03 | 8 | |||||
| 8 | Гідрообладнання підмоторної рами | ДЗ-122Б-7.79.01.000-01 | 8 | |||||
| 8 | Гідрообладнання хребтової балки | А122Б-2.08.02.000 | 8 | |||||
| 8 | Гідрообладнання хребтової балки | А122Б-3.08.02.000 | 8 | |||||
| 8 | Бак масляний | А122Б-1.08.01.250-02 | 8 | |||||
| 8 | Бак здвоєний | ДЗ-122Б.51.00.000-02 | 8 | |||||
| 8 | Привід насосів | ДЗ-122Б-6.80.00.000 | 8 | |||||
| 8 | Гідророзподільник | ДЗ-122Б-7.79.01.010 | 8 | |||||
| 8 | Гідророзподільник | ДЗ-122Б-7.79.01.010-01 | 8 | |||||
| 9 | Електрообладнання кабіни | ДЗ-122Б-6.35.01.000 | 9 | |||||
| 9 | Електрообладнання автогрейдера | ДЗ-122Б-6.35.00.000 | 9 | |||||
| 9 | Електрообладнання кабіни | А122Б-1.15.01.000-01 | 9 | |||||
| 9 | Електрообладнання автогрейдера | А122Б-2.15.00.000 | 9 | |||||
| 10 | Приводи | А122Б-1.33.43.000-01 | 10 | |||||
| 10 | Привід | А122Б-7.33.43.000 | 10 | |||||
| 10 | Крило | ДЗ-122Б-7.64.00.000 | 10 | |||||
| 10 | Капот | А122Б-3.84.00.000 | 10 | |||||
| 10 | Капот | А122Б-3.84.00.000-02 | 10 | |||||
| 10 | Каюта | А122Б-7.33.00.000 | 10 | |||||
| 10 | Каюта | А122Б-1.33.00.0000-03 | 10 | |||||
| 11 | Розпушувач | ДЗ-122Б.19.00.000-01 | 11 | |||||
| 12 | Бульдозер | ДЗ-122Б.30.00.000-01 | 12 |
