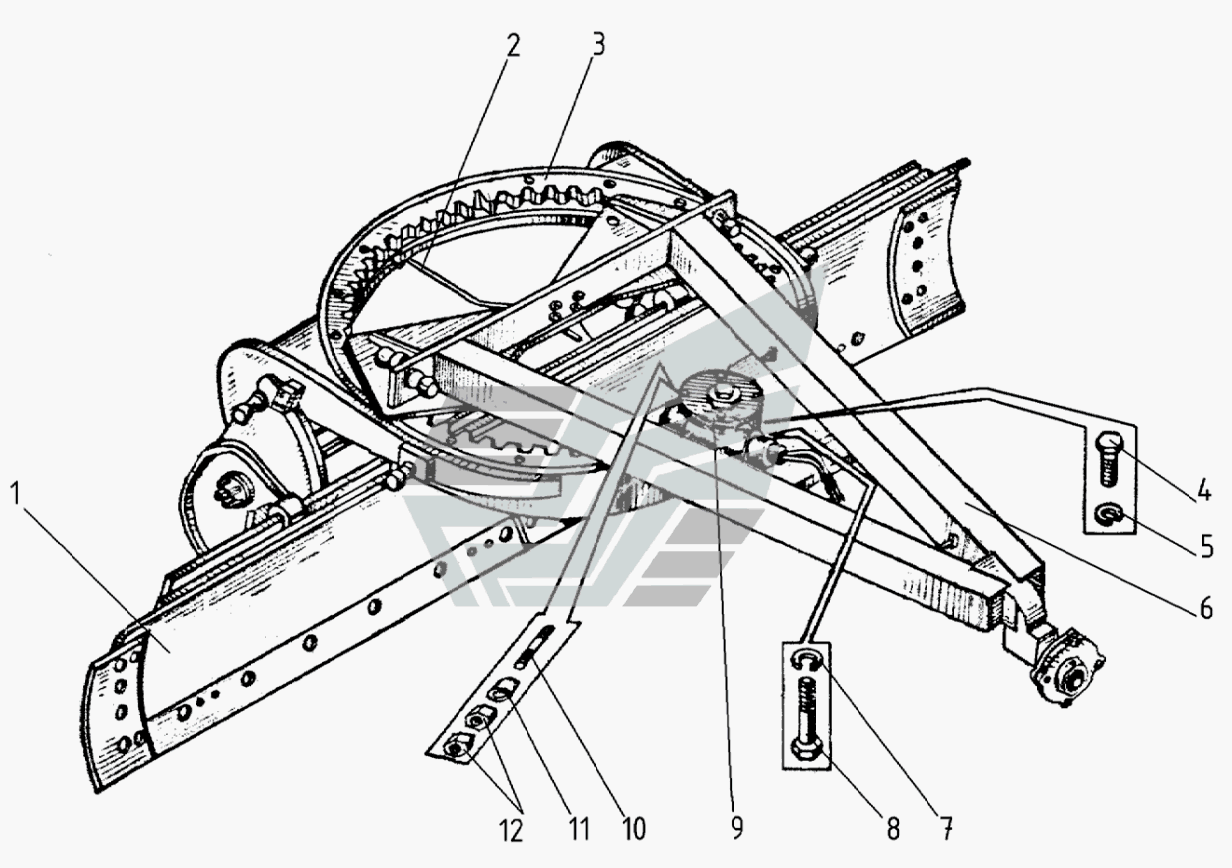

Робоче обладнання грейдерного відвалу ДЗ-А- - - - - -.
100%
Назва деталі
Відвал
Заводський номер
ДЗ-122.02.10.000
Кількість на модель
1
№
1
Назва деталі
Водило
Заводський номер
557.02.00.006
Кількість на модель
1
№
2
Назва деталі
Круг поворотний
Заводський номер
ДЗ-122А-1.22.02.000-01
Кількість на модель
1
№
3
Назва деталі
Болт
Заводський номер
7796.М20х50
Кількість на модель
2
№
4
Назва деталі
Шайба
Заводський номер
6402.20.65Г
Кількість на модель
2
№
5
Назва деталі
Тягова рама
Заводський номер
ДЗ-122Б.02.15.000-01
Кількість на модель
1
№
6
Назва деталі
Шайба
Заводський номер
6402.24.65Г
Кількість на модель
2
№
7
Назва деталі
Болт
Заводський номер
7796.М24х120
Кількість на модель
2
№
8
Назва деталі
Поворотний редуктор
Заводський номер
ДЗ-122Б.02.06.000
Кількість на модель
1
№
9
Назва деталі
Шпилька
Заводський номер
ДЗ-122.08.00.014
Кількість на модель
2
№
10
Назва деталі
Втулка конусная
Заводський номер
ДЗ-122.08.00.013
Кількість на модель
2
№
11
Назва деталі
Горіх
Заводський номер
5915.М20
Кількість на модель
4
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Відвал | ДЗ-122.02.10.000 | 1 | 1 | 1 | |||
| 2 | Водило | 557.02.00.006 | 1 | 1 | 2 | |||
| 3 | Круг поворотний | ДЗ-122А-1.22.02.000-01 | 1 | 1 | 3 | |||
| 4 | Болт | 7796.М20х50 | 2 | 2 | 4 | |||
| 5 | Шайба | 6402.20.65Г | 2 | 2 | 5 | |||
| 6 | Тягова рама | ДЗ-122Б.02.15.000-01 | 1 | 1 | 6 | |||
| 7 | Шайба | 6402.24.65Г | 2 | 2 | 7 | |||
| 8 | Болт | 7796.М24х120 | 2 | 2 | 8 | |||
| 9 | Поворотний редуктор | ДЗ-122Б.02.06.000 | 1 | 1 | 9 | |||
| 10 | Шпилька | ДЗ-122.08.00.014 | 2 | 2 | 10 | |||
| 11 | Втулка конусная | ДЗ-122.08.00.013 | 2 | 2 | 11 | |||
| 12 | Горіх | 5915.М20 | 4 | 4 | 12 |
