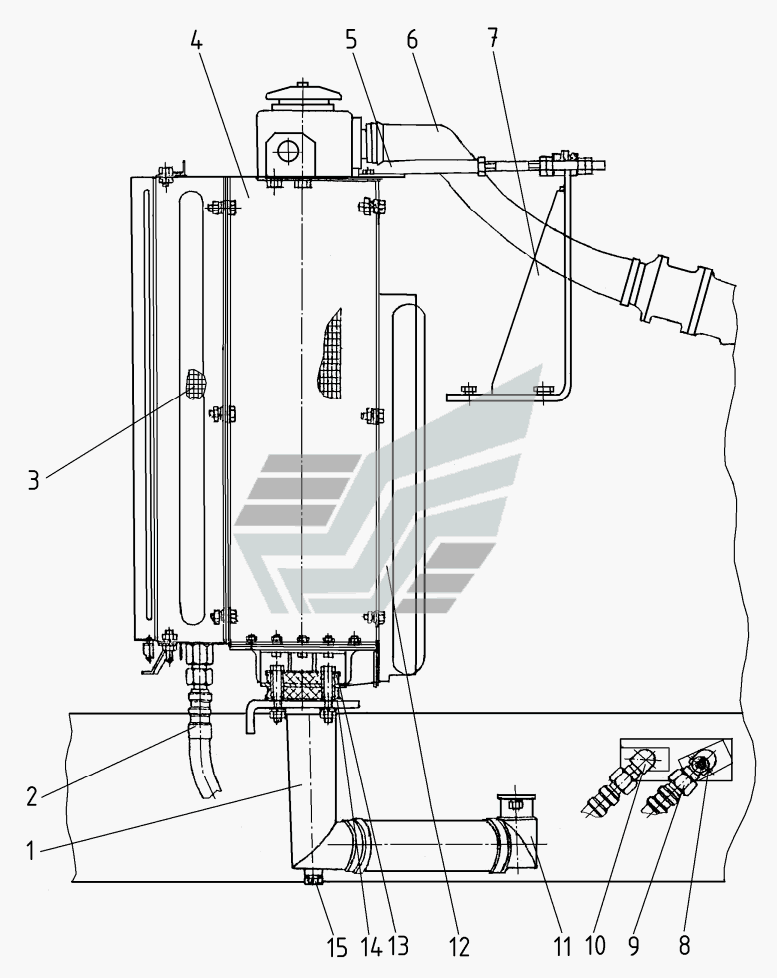

Радіаторний блок DZ-B-
100%
Назва деталі
Патрубок
Заводський номер
ДЗ-122Б-6.10.02.030
Кількість на модель
1
№
1
Назва деталі
РВД
Заводський номер
РВД
Кількість на модель
1
№
2
Назва деталі
Радіатор масляний
Заводський номер
150У.08.000-1
Кількість на модель
1
№
3
Назва деталі
Водяний радіатор
Заводський номер
150У.13.010-3
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
ДЗ-122Б-6.10.02.050
Кількість на модель
1
№
5
Назва деталі
Муфта
Заводський номер
ДЗ-122Б-6.10.02.002
Кількість на модель
2
№
6
Назва деталі
Кронштейн
Заводський номер
ДЗ-122Б-6.10.02.070
Кількість на модель
1
№
7
Назва деталі
Кутник
Заводський номер
МЛ-142.01.10.02.070
Кількість на модель
1
№
8
Назва деталі
Кутник
Заводський номер
МЛ-142.01.10.02.071
Кількість на модель
1
№
10
Назва деталі
Патрубок
Заводський номер
ДЗ-122Б-6.10.02.090
Кількість на модель
1
№
11
Назва деталі
Кожух вентилятора
Заводський номер
ДЗ-122Б-6.10.02.080
Кількість на модель
1
№
12
Назва деталі
Подушка
Заводський номер
557.10.13.009
Кількість на модель
4
№
13
Назва деталі
Накладка
Заводський номер
557.10.13.008
Кількість на модель
4
№
14
Назва деталі
Корок
Заводський номер
22062-11.52
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Патрубок | ДЗ-122Б-6.10.02.030 | 1 | 1 | 1 | |||
| 2 | РВД | РВД | 1 | 1 | 2 | |||
| 3 | Радіатор масляний | 150У.08.000-1 | 1 | 1 | 3 | |||
| 4 | Водяний радіатор | 150У.13.010-3 | 1 | 1 | 4 | |||
| 5 | Кронштейн | ДЗ-122Б-6.10.02.050 | 1 | 1 | 5 | |||
| 6 | Муфта | ДЗ-122Б-6.10.02.002 | 2 | 2 | 6 | |||
| 7 | Кронштейн | ДЗ-122Б-6.10.02.070 | 1 | 1 | 7 | |||
| 8 | Кутник | МЛ-142.01.10.02.070 | 1 | 1 | 8 | |||
| 10 | Кутник | МЛ-142.01.10.02.071 | 1 | 1 | 10 | |||
| 11 | Патрубок | ДЗ-122Б-6.10.02.090 | 1 | 1 | 11 | |||
| 12 | Кожух вентилятора | ДЗ-122Б-6.10.02.080 | 1 | 1 | 12 | |||
| 13 | Подушка | 557.10.13.009 | 4 | 4 | 13 | |||
| 14 | Накладка | 557.10.13.008 | 4 | 4 | 14 | |||
| 15 | Корок | 22062-11.52 | 1 | 1 | 15 |
