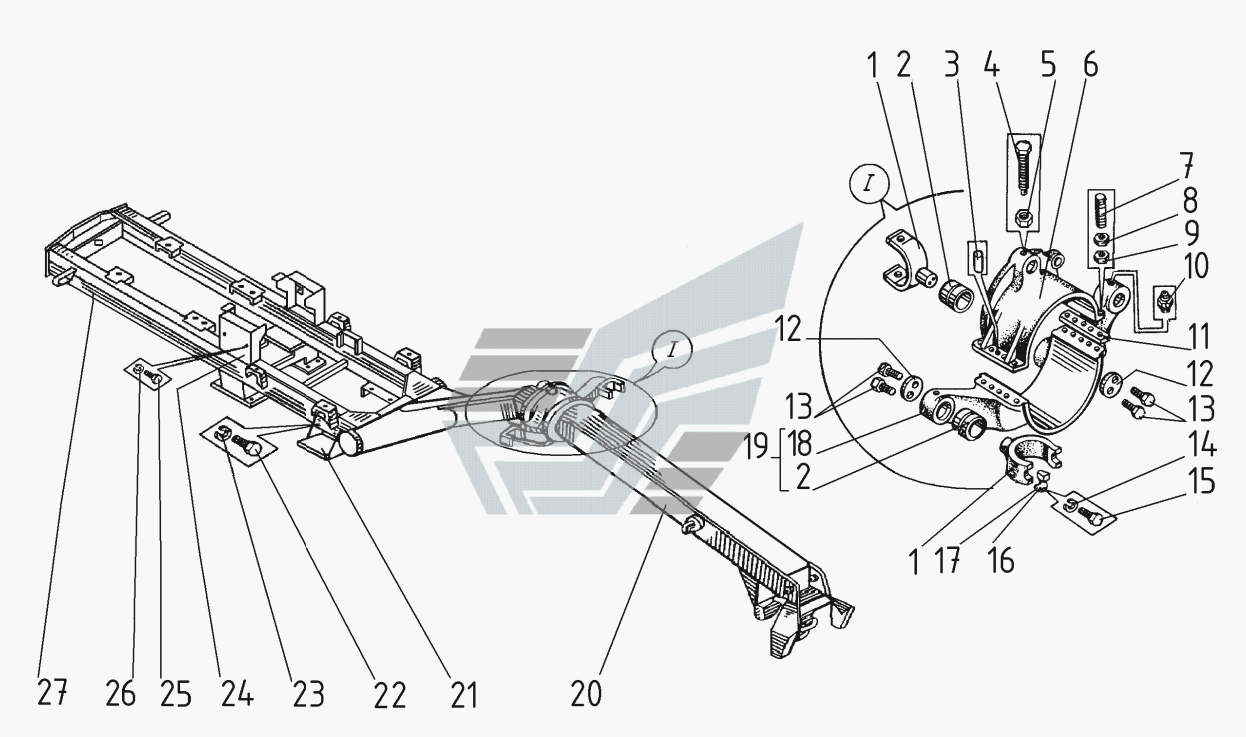

Рама DZ- B- - - - - - - - - - - - - - - - - - - - - - - - - -
100%
Назва деталі
Виделка.
Заводський номер
ДЗ-122.01.00.007
Кількість на модель
4
№
1
Назва деталі
Втулка
Заводський номер
ДЗ-122А.01.04.005
Кількість на модель
3
№
2
Назва деталі
Штифт
Заводський номер
3128.16х55
Кількість на модель
2
№
3
Назва деталі
Гвинт
Заводський номер
1481.М12х60
Кількість на модель
1
№
4
Назва деталі
Горіх
Заводський номер
5915.М12
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
ДЗ-122А-1.11.00.001
Кількість на модель
1
№
6
Назва деталі
Шпилька
Заводський номер
22034.М30х100
Кількість на модель
4
№
7
Назва деталі
Горіх
Заводський номер
15523.М30
Кількість на модель
4
№
8
Назва деталі
Горіх
Заводський номер
5916.М30
Кількість на модель
4
№
9
Назва деталі
Маслянка
Заводський номер
19853.1.3Кд6хр.
Кількість на модель
12
№
10
Назва деталі
Прокладка
Заводський номер
ДЗ-122А-1.11.00.004
Кількість на модель
4
№
11
Назва деталі
Шайба
Заводський номер
ДЗ-122.01.00.008
Кількість на модель
4
№
12
Назва деталі
Болт
Заводський номер
7796.М16х35
Кількість на модель
8
№
13
Назва деталі
Шайба
Заводський номер
6402.16.65Г
Кількість на модель
24
№
14
Назва деталі
Болт
Заводський номер
7796.М16х50
Кількість на модель
16
№
15
Назва деталі
Кришка
Заводський номер
557.01.04.002
Кількість на модель
8
№
16
Назва деталі
Прокладка
Заводський номер
557.01.04.003
Кількість на модель
16
№
17
Назва деталі
Кронштейн
Заводський номер
ДЗ-122А.01.04.004
Кількість на модель
1
№
18
Назва деталі
Кронштейн
Заводський номер
ДЗ-122А.01.04.000-01
Кількість на модель
1
№
19
Назва деталі
Балка хребтовая
Заводський номер
ДЗ-122А.01.01.020
Кількість на модель
1
№
20
Назва деталі
Підніжка
Заводський номер
А122Б.01.00.010
Кількість на модель
2
№
21
Назва деталі
Болт
Заводський номер
7796.М10х30
Кількість на модель
8
№
22
Назва деталі
Шайба
Заводський номер
6402.10.65Г
Кількість на модель
8
№
23
Назва деталі
Лист
Заводський номер
ДЗ-122Б.11.00.001
Кількість на модель
2
№
24
Назва деталі
Болт
Заводський номер
7796.М8х16
Кількість на модель
4
№
25
Назва деталі
Шайба
Заводський номер
6402.8.65Г
Кількість на модель
4
№
26
Назва деталі
Рама субмотора
Заводський номер
ДЗ-122Б-7.11.02.010-02
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Виделка. | ДЗ-122.01.00.007 | 4 | 4 | 1 | |||
| 2 | Втулка | ДЗ-122А.01.04.005 | 3 | 3 | 2 | |||
| 3 | Штифт | 3128.16х55 | 2 | 2 | 3 | |||
| 4 | Гвинт | 1481.М12х60 | 1 | 1 | 4 | |||
| 5 | Горіх | 5915.М12 | 1 | 1 | 5 | |||
| 6 | Кришка | ДЗ-122А-1.11.00.001 | 1 | 1 | 6 | |||
| 7 | Шпилька | 22034.М30х100 | 4 | 4 | 7 | |||
| 8 | Горіх | 15523.М30 | 4 | 4 | 8 | |||
| 9 | Горіх | 5916.М30 | 4 | 4 | 9 | |||
| 10 | Маслянка | 19853.1.3Кд6хр. | 12 | 12 | 10 | |||
| 11 | Прокладка | ДЗ-122А-1.11.00.004 | 4 | 4 | 11 | |||
| 12 | Шайба | ДЗ-122.01.00.008 | 4 | 4 | 12 | |||
| 13 | Болт | 7796.М16х35 | 8 | 8 | 13 | |||
| 14 | Шайба | 6402.16.65Г | 24 | 24 | 14 | |||
| 15 | Болт | 7796.М16х50 | 16 | 16 | 15 | |||
| 16 | Кришка | 557.01.04.002 | 8 | 8 | 16 | |||
| 17 | Прокладка | 557.01.04.003 | 16 | 16 | 17 | |||
| 18 | Кронштейн | ДЗ-122А.01.04.004 | 1 | 1 | 18 | |||
| 19 | Кронштейн | ДЗ-122А.01.04.000-01 | 1 | 1 | 19 | |||
| 20 | Балка хребтовая | ДЗ-122А.01.01.020 | 1 | 1 | 20 | |||
| 21 | Підніжка | А122Б.01.00.010 | 2 | 2 | 21 | |||
| 22 | Болт | 7796.М10х30 | 8 | 8 | 22 | |||
| 23 | Шайба | 6402.10.65Г | 8 | 8 | 23 | |||
| 24 | Лист | ДЗ-122Б.11.00.001 | 2 | 2 | 24 | |||
| 25 | Болт | 7796.М8х16 | 4 | 4 | 25 | |||
| 26 | Шайба | 6402.8.65Г | 4 | 4 | 26 | |||
| 27 | Рама субмотора | ДЗ-122Б-7.11.02.010-02 | 1 | 1 | 27 |
