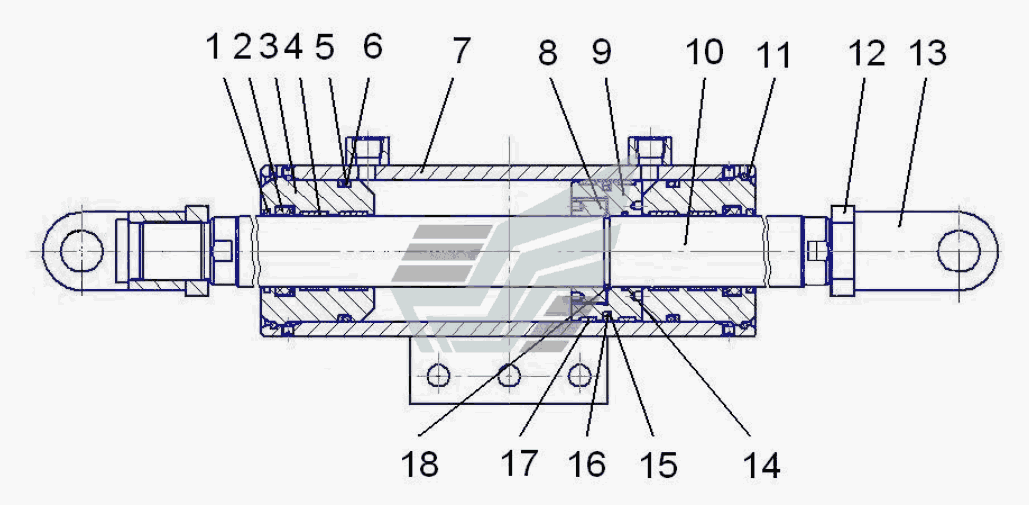

Гідроциліндр нахилу коліс ЦГ- - х (ДЗ- А.)
100%
Назва деталі
Грязезнімач
Заводський номер
WR-050
Кількість на модель
2
№
1
Назва деталі
Ущільнення штока
Заводський номер
UR-050-065-13
Кількість на модель
2
№
2
Назва деталі
Кришка передня
Заводський номер
ЦГ-100.50х560.31.021
Кількість на модель
2
№
3
Назва деталі
Кільце опорно-направляюче
Заводський номер
G2-050-055-20
Кількість на модель
4
№
4
Назва деталі
КІЛЬЦО
Заводський номер
9833.090-100-58-2-3
Кількість на модель
2
№
5
Назва деталі
Кільце захисне
Заводський номер
КЗ-100-90,8-15
Кількість на модель
2
№
6
Назва деталі
Корпус у зборі
Заводський номер
ЦГ-2-100.50х140.01.006
Кількість на модель
1
№
7
Назва деталі
Гайка поршня
Заводський номер
ЦГ-2-100.50х140.01.020
Кількість на модель
1
№
8
Назва деталі
Поршень
Заводський номер
ЦГ-2-100.50х140.01.023
Кількість на модель
1
№
9
Назва деталі
Шток
Заводський номер
ЦГ-2-100.50х140.01.024
Кількість на модель
1
№
10
Назва деталі
Кільце стопорне
Заводський номер
ЦГ-100.50х560.31.031
Кількість на модель
2
№
11
Назва деталі
Горіх
Заводський номер
ЦГ-2-100.50х140.01.064
Кількість на модель
2
№
12
Назва деталі
Виделка.
Заводський номер
ЦГ-2-100.50х140.01.049
Кількість на модель
2
№
13
Назва деталі
КІЛЬЦО
Заводський номер
9833.050-055-30-2-2
Кількість на модель
1
№
14
Назва деталі
Кільце ущільнювальне
Заводський номер
Р2-100
Кількість на модель
1
№
15
Назва деталі
Кільце підтискне
Заводський номер
S1-100
Кількість на модель
1
№
16
Назва деталі
Кільце опорно-направляюче
Заводський номер
G1-094-100-12
Кількість на модель
2
№
17
Назва деталі
Кільце запірне
Заводський номер
ЦГ-2-100.50х140.01.021
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Грязезнімач | WR-050 | 2 | 2 | 1 | |||
| 2 | Ущільнення штока | UR-050-065-13 | 2 | 2 | 2 | |||
| 3 | Кришка передня | ЦГ-100.50х560.31.021 | 2 | 2 | 3 | |||
| 4 | Кільце опорно-направляюче | G2-050-055-20 | 4 | 4 | 4 | |||
| 5 | КІЛЬЦО | 9833.090-100-58-2-3 | 2 | 2 | 5 | |||
| 6 | Кільце захисне | КЗ-100-90,8-15 | 2 | 2 | 6 | |||
| 7 | Корпус у зборі | ЦГ-2-100.50х140.01.006 | 1 | 1 | 7 | |||
| 8 | Гайка поршня | ЦГ-2-100.50х140.01.020 | 1 | 1 | 8 | |||
| 9 | Поршень | ЦГ-2-100.50х140.01.023 | 1 | 1 | 9 | |||
| 10 | Шток | ЦГ-2-100.50х140.01.024 | 1 | 1 | 10 | |||
| 11 | Кільце стопорне | ЦГ-100.50х560.31.031 | 2 | 2 | 11 | |||
| 12 | Горіх | ЦГ-2-100.50х140.01.064 | 2 | 2 | 12 | |||
| 13 | Виделка. | ЦГ-2-100.50х140.01.049 | 2 | 2 | 13 | |||
| 14 | КІЛЬЦО | 9833.050-055-30-2-2 | 1 | 1 | 14 | |||
| 15 | Кільце ущільнювальне | Р2-100 | 1 | 1 | 15 | |||
| 16 | Кільце підтискне | S1-100 | 1 | 1 | 16 | |||
| 17 | Кільце опорно-направляюче | G1-094-100-12 | 2 | 2 | 17 | |||
| 18 | Кільце запірне | ЦГ-2-100.50х140.01.021 | 1 | 1 | 18 |
