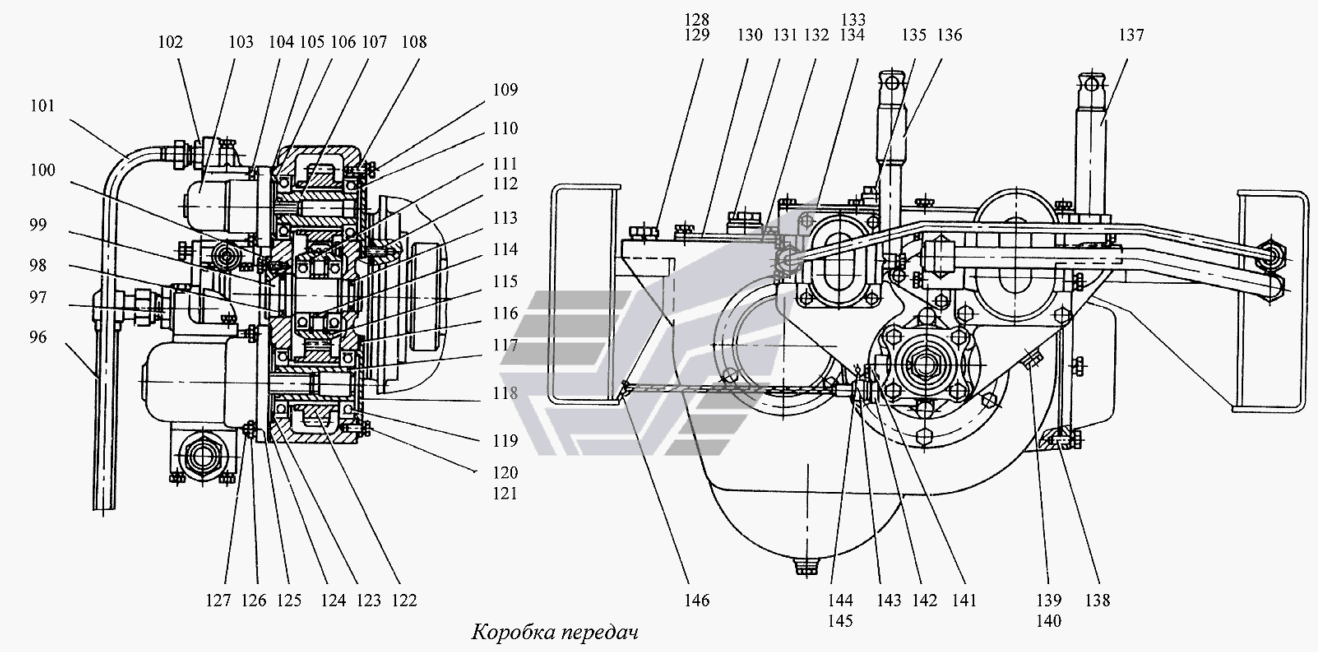

Коробка передач
100%
Назва деталі
Коробка передач
Заводський номер
ЛБУ-03.00.000
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
ЛБУ-03-8
Кількість на модель
1
№
96
Назва деталі
Штуцер
Заводський номер
ЛБУ-03-115
Кількість на модель
1
№
97
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 042-050-46-2-2 ГОСТ9833-73]
Кількість на модель
1
№
98
Назва деталі
ВАЛ
Заводський номер
ЛБУ-03-100
Кількість на модель
1
№
99
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-109
Кількість на модель
1
№
100
Назва деталі
Трубопровід
Заводський номер
ЛБУ-03-7
Кількість на модель
1
№
101
Назва деталі
Штуцер
Заводський номер
ЛБУ-03-114
Кількість на модель
1
№
102
Назва деталі
Насос НШ-Л ГОСТ
Заводський номер
[Насос НШ–10Л ГОСТ8753-71]
Кількість на модель
1
№
103
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М8х35.51.019 ГОСТ7798-70]
Кількість на модель
4
№
104
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-93
Кількість на модель
1
№
105
Назва деталі
Втулка
Заводський номер
ЛБУ-03-94
Кількість на модель
1
№
106
Назва деталі
ВАЛ
Заводський номер
ЛБУ-03-96А
Кількість на модель
1
№
107
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-98
Кількість на модель
1
№
108
Назва деталі
Фланець
Заводський номер
ЛБУ-03-97
Кількість на модель
1
№
109
Назва деталі
Подшипник
Заводський номер
207
Кількість на модель
2
№
110
Назва деталі
Кільце Б ГОСТ
Заводський номер
[Кольцо Б80 ГОСТ13943-68]
Кількість на модель
2
№
111
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М10х50.58.019 ГОСТ7798-70]
Кількість на модель
4
№
112
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 028-036-46-2-2 ГОСТ9833-73]
Кількість на модель
1
№
113
Назва деталі
Втулка
Заводський номер
ЛБУ-03-99
Кількість на модель
1
№
114
Назва деталі
Шестерня
Заводський номер
ЛБУ-03-101
Кількість на модель
1
№
115
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-104
Кількість на модель
1
№
116
Назва деталі
ВАЛ
Заводський номер
ЛБУ-03-102Б
Кількість на модель
1
№
117
Назва деталі
Фланець
Заводський номер
ЛБУ-03-103
Кількість на модель
1
№
118
Назва деталі
Підшипник
Заводський номер
208
Кількість на модель
1
№
119
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М8х20.58.019 ГОСТ7798-70]
Кількість на модель
4
№
120
Назва деталі
Шайба 8.65Г.019 ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Кількість на модель
21
№
121
Назва деталі
Шестерня
Заводський номер
ЛБУ-03-106
Кількість на модель
34
№
122
Назва деталі
КІЛЬЦО
Заводський номер
ЛБУ-03-107
Кількість на модель
2
№
123
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-108
Кількість на модель
1
№
124
Назва деталі
Насос НШ-Л ГОСТ
Заводський номер
[Насос НШ–46Л ГОСТ8753-71]
Кількість на модель
1
№
125
Назва деталі
Гайка М__NT__0__ ГОСТ __NT__1__
Заводський номер
[Гайка М10.5.019 ГОСТ5915-70]
Кількість на модель
4
№
126
Назва деталі
Шпилька М__NT__0__Х__NT__1__ ГОСТ __NT__2__
Заводський номер
[Шпилька М10-6х30.28.019 ГОСТ22034-76]
Кількість на модель
4
№
127
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М16х45.58.019 ГОСТ7798-70]
Кількість на модель
4
№
128
Назва деталі
Шайба 16.65Г.019 ГОСТ
Заводський номер
[Шайба 16.65Г.019 ГОСТ6402-70]
Кількість на модель
4
№
129
Назва деталі
Кришка
Заводський номер
ЛБУ-03-2
Кількість на модель
1
№
130
Назва деталі
Масломір
Заводський номер
ЛБУ-03-5
Кількість на модель
1
№
131
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-34
Кількість на модель
1
№
132
Назва деталі
Кришка
Заводський номер
ЛБУ-03-6
Кількість на модель
1
№
133
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-110
Кількість на модель
1
№
134
Назва деталі
Пробка М__NT__0__х__NT__1__
Заводський номер
ЛБУ-05-28
Кількість на модель
1
№
135
Назва деталі
Штуцер
Заводський номер
ЛБУ-03-112
Кількість на модель
1
№
136
Назва деталі
Штуцер
Заводський номер
ЛБУ-03-113
Кількість на модель
1
№
137
Назва деталі
Штифт __NT__0__х__NT__1__ ГОСТ __NT__2__
Заводський номер
[Штифт 8-9х20 ГОСТ3128-70]
Кількість на модель
2
№
138
Назва деталі
Пробка М__NT__0__х__NT__1__
Заводський номер
ЛБУ-03-126
Кількість на модель
1
№
139
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-45
Кількість на модель
1
№
140
Назва деталі
Стопор
Заводський номер
ЛБУ-03-116
Кількість на модель
1
№
141
Назва деталі
Штуцер гнучкого вала
Заводський номер
51-3802030
Кількість на модель
1
№
142
Назва деталі
Вал гнучкий-ти шаровий (d=мм), тип А-Б, (L=мм) ГОСТ
Заводський номер
[Вал гибкий ГОСТ12391-77]
Кількість на модель
1
№
143
Назва деталі
Пломба, ГОСТ
Заводський номер
[Пломба 10/6,5 ГОСТ19133-73]
Кількість на модель
1
№
144
Назва деталі
Дріт, (L=±мм) ГОСТ
Заводський номер
[Проволока 1,0-1 (L=50±1,25мм) ГОСТ3282-74]
Кількість на модель
1
№
145
Назва деталі
Скоба
Заводський номер
ЛБУ-03-117
Кількість на модель
6
№
146
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач | ЛБУ-03.00.000 | |||||||
| 96 | Трубопровід | ЛБУ-03-8 | 1 | 1 | 96 | |||
| 97 | Штуцер | ЛБУ-03-115 | 1 | 1 | 97 | |||
| 98 | Кільце - - ГОСТ | [Кольцо 042-050-46-2-2 ГОСТ9833-73] | 1 | 1 | 98 | |||
| 99 | ВАЛ | ЛБУ-03-100 | 1 | 1 | 99 | |||
| 100 | Прокладка | ЛБУ-03-109 | 1 | 1 | 100 | |||
| 101 | Трубопровід | ЛБУ-03-7 | 1 | 1 | 101 | |||
| 102 | Штуцер | ЛБУ-03-114 | 1 | 1 | 102 | |||
| 103 | Насос НШ-Л ГОСТ | [Насос НШ–10Л ГОСТ8753-71] | 1 | 1 | 103 | |||
| 104 | Болт Mx за ГОСТ | [Болт М8х35.51.019 ГОСТ7798-70] | 4 | 4 | 104 | |||
| 105 | Прокладка | ЛБУ-03-93 | 1 | 1 | 105 | |||
| 106 | Втулка | ЛБУ-03-94 | 1 | 1 | 106 | |||
| 107 | ВАЛ | ЛБУ-03-96А | 1 | 1 | 107 | |||
| 108 | Прокладка | ЛБУ-03-98 | 1 | 1 | 108 | |||
| 109 | Фланець | ЛБУ-03-97 | 1 | 1 | 109 | |||
| 110 | Подшипник | 207 | 2 | 2 | 110 | |||
| 111 | Кільце Б ГОСТ | [Кольцо Б80 ГОСТ13943-68] | 2 | 2 | 111 | |||
| 112 | Болт Mx за ГОСТ | [Болт М10х50.58.019 ГОСТ7798-70] | 4 | 4 | 112 | |||
| 113 | Кільце - - ГОСТ | [Кольцо 028-036-46-2-2 ГОСТ9833-73] | 1 | 1 | 113 | |||
| 114 | Втулка | ЛБУ-03-99 | 1 | 1 | 114 | |||
| 115 | Шестерня | ЛБУ-03-101 | 1 | 1 | 115 | |||
| 116 | Прокладка | ЛБУ-03-104 | 1 | 1 | 116 | |||
| 117 | ВАЛ | ЛБУ-03-102Б | 1 | 1 | 117 | |||
| 118 | Фланець | ЛБУ-03-103 | 1 | 1 | 118 | |||
| 119 | Підшипник | 208 | 1 | 1 | 119 | |||
| 120 | Болт Mx за ГОСТ | [Болт М8х20.58.019 ГОСТ7798-70] | 4 | 4 | 120 | |||
| 121 | Шайба 8.65Г.019 ГОСТ | [Шайба 8.65Г.019 ГОСТ6402-70] | 21 | 21 | 121 | |||
| 122 | Шестерня | ЛБУ-03-106 | 34 | 34 | 122 | |||
| 123 | КІЛЬЦО | ЛБУ-03-107 | 2 | 2 | 123 | |||
| 124 | Прокладка | ЛБУ-03-108 | 1 | 1 | 124 | |||
| 125 | Насос НШ-Л ГОСТ | [Насос НШ–46Л ГОСТ8753-71] | 1 | 1 | 125 | |||
| 126 | Гайка М__NT__0__ ГОСТ __NT__1__ | [Гайка М10.5.019 ГОСТ5915-70] | 4 | 4 | 126 | |||
| 127 | Шпилька М__NT__0__Х__NT__1__ ГОСТ __NT__2__ | [Шпилька М10-6х30.28.019 ГОСТ22034-76] | 4 | 4 | 127 | |||
| 128 | Болт Mx за ГОСТ | [Болт М16х45.58.019 ГОСТ7798-70] | 4 | 4 | 128 | |||
| 129 | Шайба 16.65Г.019 ГОСТ | [Шайба 16.65Г.019 ГОСТ6402-70] | 4 | 4 | 129 | |||
| 130 | Кришка | ЛБУ-03-2 | 1 | 1 | 130 | |||
| 131 | Масломір | ЛБУ-03-5 | 1 | 1 | 131 | |||
| 132 | Прокладка | ЛБУ-03-34 | 1 | 1 | 132 | |||
| 133 | Кришка | ЛБУ-03-6 | 1 | 1 | 133 | |||
| 134 | Прокладка | ЛБУ-03-110 | 1 | 1 | 134 | |||
| 135 | Пробка М__NT__0__х__NT__1__ | ЛБУ-05-28 | 1 | 1 | 135 | |||
| 136 | Штуцер | ЛБУ-03-112 | 1 | 1 | 136 | |||
| 137 | Штуцер | ЛБУ-03-113 | 1 | 1 | 137 | |||
| 138 | Штифт __NT__0__х__NT__1__ ГОСТ __NT__2__ | [Штифт 8-9х20 ГОСТ3128-70] | 2 | 2 | 138 | |||
| 139 | Пробка М__NT__0__х__NT__1__ | ЛБУ-03-126 | 1 | 1 | 139 | |||
| 140 | Прокладка | ЛБУ-03-45 | 1 | 1 | 140 | |||
| 141 | Стопор | ЛБУ-03-116 | 1 | 1 | 141 | |||
| 142 | Штуцер гнучкого вала | 51-3802030 | 1 | 1 | 142 | |||
| 143 | Вал гнучкий-ти шаровий (d=мм), тип А-Б, (L=мм) ГОСТ | [Вал гибкий ГОСТ12391-77] | 1 | 1 | 143 | |||
| 144 | Пломба, ГОСТ | [Пломба 10/6,5 ГОСТ19133-73] | 1 | 1 | 144 | |||
| 145 | Дріт, (L=±мм) ГОСТ | [Проволока 1,0-1 (L=50±1,25мм) ГОСТ3282-74] | 1 | 1 | 145 | |||
| 146 | Скоба | ЛБУ-03-117 | 6 | 6 | 146 |
