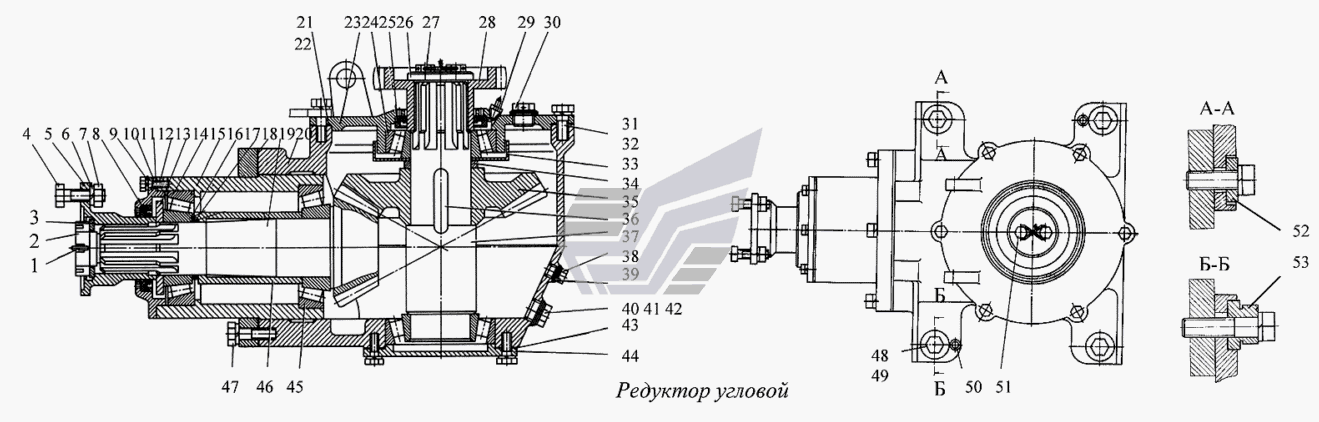

Редуктор кутовий
100%
Назва деталі
Редуктор кутовий
Заводський номер
ЛБУМ2.10.00.000
Кількість на модель
№
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 6,3х60.001 ГОСТ397-66]
Кількість на модель
1
№
1
Назва деталі
Шліцьова гайка
Заводський номер
311701-П
Кількість на модель
1
№
2
Назва деталі
Диск (D=__NT__0__мм)
Заводський номер
ЛБУ-10-23
Кількість на модель
1
№
3
Назва деталі
Болт
Заводський номер
ЛБУ-03-123
Кількість на модель
4
№
4
Назва деталі
Фланець
Заводський номер
ЛБУ-10А-01А
Кількість на модель
1
№
5
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 14.65Г.019 ГОСТ6402-70]
Кількість на модель
4
№
6
Назва деталі
Гайка Mx, ГОСТ
Заводський номер
[Гайка М14х1,5.5.019 ГОСТ2524-70]
Кількість на модель
4
№
7
Назва деталі
Манжета Х ГОСТ
Заводський номер
[Манжета 1-70х95 ГОСТ8752-70]
Кількість на модель
1
№
8
Назва деталі
Шайба 8.65Г.019 ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Кількість на модель
8
№
9
Назва деталі
Фланець
Заводський номер
ЛБУ-10А-02А
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
200-2402047
Кількість на модель
2
№
11
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М8х25.58.010 ГОСТ7798-70]
Кількість на модель
8
№
12
Назва деталі
Масловідбивач
Заводський номер
501-1802222
Кількість на модель
1
№
13
Назва деталі
Підшипник ведучої шестерні, задній, у зборі
Заводський номер
7312
Кількість на модель
1
№
14
Назва деталі
Склянка
Заводський номер
ЛБУ-10А
Кількість на модель
1
№
15
Назва деталі
Регулювальна шайба
Заводський номер
ЛБУ-10-25
Кількість на модель
1
№
16
Назва деталі
Регулювальна шайба
Заводський номер
200-2402076Б
Кількість на модель
2
№
17
Назва деталі
Прокладка
Заводський номер
ЛБУ-10-04А
Кількість на модель
2
№
18
Назва деталі
Ведуча конічна шестерня
Заводський номер
256Б-2402017
Кількість на модель
1
№
19
Назва деталі
Корпус
Заводський номер
ЛБУ-10-05а
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
ЛБУ-10-06
Кількість на модель
4
№
21
Назва деталі
Прокладка
Заводський номер
ЛБУ-10-16
Кількість на модель
2
№
22
Назва деталі
Фланець
Заводський номер
ЛБУ-10-07
Кількість на модель
1
№
23
Назва деталі
Підшипник ГОСТ
Заводський номер
7514
Кількість на модель
2
№
24
Назва деталі
Манжета Х ГОСТ
Заводський номер
[Манжета 1-80х105-2 ГОСТ8752-70]
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
Ш1.03.092
Кількість на модель
1
№
26
Назва деталі
Дріт, , (L=м) ГОСТ
Заводський номер
[Проволока 1,0-1, (L=20м) ГОСТ3282-74]
Кількість на модель
1
№
27
Назва деталі
Зубчаста муфта
Заводський номер
ЛБУ-10-08
Кількість на модель
1
№
28
Назва деталі
Маслянка .Ц ГОСТ
Заводський номер
[Масленка 1.3.Ц6 ГОСТ19853-74]
Кількість на модель
1
№
29
Назва деталі
Пробка М__NT__0__х__NT__1__
Заводський номер
ЛБУ-05-28
Кількість на модель
1
№
30
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М12х30.58.019 ГОСТ7798-70]
Кількість на модель
9
№
31
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 12.65Г.019 ГОСТ6402-70]
Кількість на модель
14
№
32
Назва деталі
Склянка
Заводський номер
ЛБУ-10-20
Кількість на модель
1
№
33
Назва деталі
КІЛЬЦО
Заводський номер
ЛБУ-10-24
Кількість на модель
1
№
34
Назва деталі
Ведена конічна шестерня
Заводський номер
200-2402060-Б
Кількість на модель
1
№
35
Назва деталі
Шліц XX ГОСТ
Заводський номер
[Шпонка 16х10х70 ГОСТ8789-68]
Кількість на модель
1
№
36
Назва деталі
ВАЛ
Заводський номер
ЛБУ-10-13Б
Кількість на модель
1
№
37
Назва деталі
Пробка М__NT__0__х__NT__1__
Заводський номер
ЛБУ-03-12Б
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-45
Кількість на модель
1
№
39
Назва деталі
Пробка М__NT__0__х__NT__1__
Заводський номер
ЛБУ-10-21
Кількість на модель
1
№
40
Назва деталі
Корок
Заводський номер
ПК-I-М27х1,5
Кількість на модель
1
№
41
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-33
Кількість на модель
1
№
42
Назва деталі
Прокладка
Заводський номер
ЛБУ-16-06
Кількість на модель
2
№
43
Назва деталі
Фланець
Заводський номер
ЛБУ-16-21
Кількість на модель
1
№
44
Назва деталі
Сережка
Заводський номер
7313
Кількість на модель
1
№
45
Назва деталі
Розпірна втулка
Заводський номер
ЛБУ-10А-22
Кількість на модель
1
№
46
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М12х40.58.019 ГОСТ7798-70]
Кількість на модель
5
№
47
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М16х45.58.019 ГОСТ7798-70]
Кількість на модель
4
№
48
Назва деталі
Шайба 16.65Г.019 ГОСТ
Заводський номер
[Шайба 16.65Г.019 ГОСТ6402-70]
Кількість на модель
4
№
49
Назва деталі
Штифт __NT__0__ГХ__NT__1__ ГОСТ __NT__2__
Заводський номер
[Штифт 12Гх40 ГОСТ3128-70]
Кількість на модель
2
№
50
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М10х25.58.019 ГОСТ7798-70]
Кількість на модель
2
№
51
Назва деталі
Ексцентрик
Заводський номер
ЛБУМ2.10.00.001
Кількість на модель
2
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор кутовий | ЛБУМ2.10.00.000 | |||||||
| 1 | Шплінт х ГОСТ | [Шплинт 6,3х60.001 ГОСТ397-66] | 1 | 1 | 1 | |||
| 2 | Шліцьова гайка | 311701-П | 1 | 1 | 2 | |||
| 3 | Диск (D=__NT__0__мм) | ЛБУ-10-23 | 1 | 1 | 3 | |||
| 4 | Болт | ЛБУ-03-123 | 4 | 4 | 4 | |||
| 5 | Фланець | ЛБУ-10А-01А | 1 | 1 | 5 | |||
| 6 | Шайба G. ГОСТ | [Шайба 14.65Г.019 ГОСТ6402-70] | 4 | 4 | 6 | |||
| 7 | Гайка Mx, ГОСТ | [Гайка М14х1,5.5.019 ГОСТ2524-70] | 4 | 4 | 7 | |||
| 8 | Манжета Х ГОСТ | [Манжета 1-70х95 ГОСТ8752-70] | 1 | 1 | 8 | |||
| 9 | Шайба 8.65Г.019 ГОСТ | [Шайба 8.65Г.019 ГОСТ6402-70] | 8 | 8 | 9 | |||
| 10 | Фланець | ЛБУ-10А-02А | 1 | 1 | 10 | |||
| 11 | Прокладка | 200-2402047 | 2 | 2 | 11 | |||
| 12 | Болт Mx за ГОСТ | [Болт М8х25.58.010 ГОСТ7798-70] | 8 | 8 | 12 | |||
| 13 | Масловідбивач | 501-1802222 | 1 | 1 | 13 | |||
| 14 | Підшипник ведучої шестерні, задній, у зборі | 7312 | 1 | 1 | 14 | |||
| 15 | Склянка | ЛБУ-10А | 1 | 1 | 15 | |||
| 16 | Регулювальна шайба | ЛБУ-10-25 | 1 | 1 | 16 | |||
| 17 | Регулювальна шайба | 200-2402076Б | 2 | 2 | 17 | |||
| 18 | Прокладка | ЛБУ-10-04А | 2 | 2 | 18 | |||
| 19 | Ведуча конічна шестерня | 256Б-2402017 | 1 | 1 | 19 | |||
| 20 | Корпус | ЛБУ-10-05а | 1 | 1 | 20 | |||
| 21 | Прокладка | ЛБУ-10-06 | 4 | 4 | 21 | |||
| 22 | Прокладка | ЛБУ-10-16 | 2 | 2 | 22 | |||
| 23 | Фланець | ЛБУ-10-07 | 1 | 1 | 23 | |||
| 24 | Підшипник ГОСТ | 7514 | 2 | 2 | 24 | |||
| 25 | Манжета Х ГОСТ | [Манжета 1-80х105-2 ГОСТ8752-70] | 1 | 1 | 25 | |||
| 26 | Шайба | Ш1.03.092 | 1 | 1 | 26 | |||
| 27 | Дріт, , (L=м) ГОСТ | [Проволока 1,0-1, (L=20м) ГОСТ3282-74] | 1 | 1 | 27 | |||
| 28 | Зубчаста муфта | ЛБУ-10-08 | 1 | 1 | 28 | |||
| 29 | Маслянка .Ц ГОСТ | [Масленка 1.3.Ц6 ГОСТ19853-74] | 1 | 1 | 29 | |||
| 30 | Пробка М__NT__0__х__NT__1__ | ЛБУ-05-28 | 1 | 1 | 30 | |||
| 31 | Болт Mx за ГОСТ | [Болт М12х30.58.019 ГОСТ7798-70] | 9 | 9 | 31 | |||
| 32 | Шайба G. ГОСТ | [Шайба 12.65Г.019 ГОСТ6402-70] | 14 | 14 | 32 | |||
| 33 | Склянка | ЛБУ-10-20 | 1 | 1 | 33 | |||
| 34 | КІЛЬЦО | ЛБУ-10-24 | 1 | 1 | 34 | |||
| 35 | Ведена конічна шестерня | 200-2402060-Б | 1 | 1 | 35 | |||
| 36 | Шліц XX ГОСТ | [Шпонка 16х10х70 ГОСТ8789-68] | 1 | 1 | 36 | |||
| 37 | ВАЛ | ЛБУ-10-13Б | 1 | 1 | 37 | |||
| 38 | Пробка М__NT__0__х__NT__1__ | ЛБУ-03-12Б | 1 | 1 | 38 | |||
| 39 | Прокладка | ЛБУ-03-45 | 1 | 1 | 39 | |||
| 40 | Пробка М__NT__0__х__NT__1__ | ЛБУ-10-21 | 1 | 1 | 40 | |||
| 41 | Корок | ПК-I-М27х1,5 | 1 | 1 | 41 | |||
| 42 | Прокладка | ЛБУ-03-33 | 1 | 1 | 42 | |||
| 43 | Прокладка | ЛБУ-16-06 | 2 | 2 | 43 | |||
| 44 | Фланець | ЛБУ-16-21 | 1 | 1 | 44 | |||
| 45 | Сережка | 7313 | 1 | 1 | 45 | |||
| 46 | Розпірна втулка | ЛБУ-10А-22 | 1 | 1 | 46 | |||
| 47 | Болт Mx за ГОСТ | [Болт М12х40.58.019 ГОСТ7798-70] | 5 | 5 | 47 | |||
| 48 | Болт Mx за ГОСТ | [Болт М16х45.58.019 ГОСТ7798-70] | 4 | 4 | 48 | |||
| 49 | Шайба 16.65Г.019 ГОСТ | [Шайба 16.65Г.019 ГОСТ6402-70] | 4 | 4 | 49 | |||
| 50 | Штифт __NT__0__ГХ__NT__1__ ГОСТ __NT__2__ | [Штифт 12Гх40 ГОСТ3128-70] | 2 | 2 | 50 | |||
| 51 | Болт Mx за ГОСТ | [Болт М10х25.58.019 ГОСТ7798-70] | 2 | 2 | 51 | |||
| 52 | Ексцентрик | ЛБУМ2.10.00.001 | 2 | 2 | 52 |
