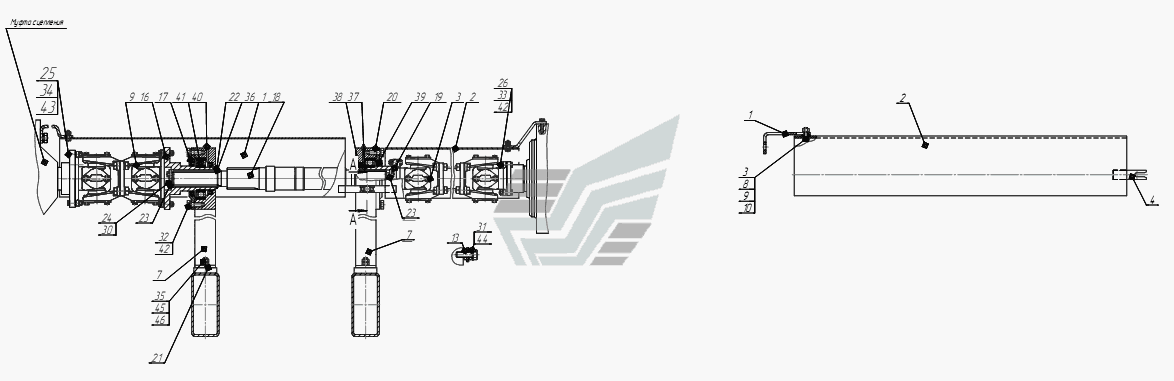

ПБУ-М. Карданна передача
100%
Назва деталі
Карданна передача
Заводський номер
ПБУ-2М.06.00.000
Кількість на модель
№
Назва деталі
Огорожа
Заводський номер
ПБУ-2М.06.01.000
Кількість на модель
1
№
1
Назва деталі
Огорожа
Заводський номер
ПБУ-2М.06.02.000
Кількість на модель
1
№
2
Назва деталі
Доопрацювання карданного вала
Заводський номер
ПБУ-2М.06.03.000
Кількість на модель
1
№
3
Назва деталі
Опора
Заводський номер
ПБУ-1.06.01.000
Кількість на модель
2
№
7
Назва деталі
Шарнірне з'єднання
Заводський номер
ЛБУ-45-2
Кількість на модель
1
№
9
Назва деталі
Шайба
Заводський номер
ПБУ-2М.06.01.003
Кількість на модель
2
№
13
Назва деталі
Фланець
Заводський номер
ПБУ-2.06.00.001
Кількість на модель
1
№
16
Назва деталі
Фланець
Заводський номер
ПБУ-1.06.00.008
Кількість на модель
1
№
17
Назва деталі
ВАЛ
Заводський номер
ПБУ-1.06.00.009-02
Кількість на модель
1
№
18
Назва деталі
Фланець
Заводський номер
ПБУ-1.06.00.014-01
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
ПБУ-1.06.00.015
Кількість на модель
2
№
20
Назва деталі
Прокладка
Заводський номер
ПБУ-1.06.00.018
Кількість на модель
8
№
21
Назва деталі
Шайба
Заводський номер
ПБУ-1.06.00.022
Кількість на модель
2
№
22
Назва деталі
Шайба
Заводський номер
1ВСМ.03.01.074
Кількість на модель
2
№
23
Назва деталі
Шайба
Заводський номер
1ВСМ.03.01.075
Кількість на модель
2
№
24
Назва деталі
Болт
Заводський номер
ЛБУ-45-31
Кількість на модель
8
№
25
Назва деталі
Болт
Заводський номер
УГБ50А-03-238
Кількість на модель
8
№
26
Назва деталі
гвинт
Заводський номер
М8-6gх20.88.35.019
Кількість на модель
4
№
30
Назва деталі
Болт
Заводський номер
М8-6gх25.88.35.019
Кількість на модель
2
№
31
Назва деталі
гвинт
Заводський номер
М10-6gх25.88.35.019
Кількість на модель
9
№
32
Назва деталі
Гайка М__NT__1__х__NT__2__, __NT__0__Н.__NT__3__
Заводський номер
М10х1,25-6Н.8.35.019
Кількість на модель
8
№
33
Назва деталі
Гайка М__NT__1__х__NT__2__, __NT__0__Н.__NT__3__
Заводський номер
М12х1,25-6Н.8.35.019
Кількість на модель
8
№
34
Назва деталі
Нат М.Н.
Заводський номер
М12-6Н.8.35.019
Кількість на модель
8
№
35
Назва деталі
Кільце
Заводський номер
В38
Кількість на модель
2
№
36
Назва деталі
Кільце В
Заводський номер
В50
Кількість на модель
2
№
37
Назва деталі
Манжета
Заводський номер
1.2-50х70-1
Кількість на модель
2
№
38
Назва деталі
Наручники...
Заводський номер
1.2-55х80-1
Кількість на модель
2
№
39
Назва деталі
Маслянка
Заводський номер
1.3.Ц6
Кількість на модель
2
№
40
Назва деталі
Подшипник
Заводський номер
210
Кількість на модель
2
№
41
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
10 65Г.019
Кількість на модель
17
№
42
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
12 65Г.019
Кількість на модель
8
№
43
Назва деталі
Диск A __NT__0__c.__NT__1__
Заводський номер
А 8.01.08кп.019
Кількість на модель
2
№
44
Назва деталі
Диск A.__NT__0__Ставка P.__NT__1__
Заводський номер
А.12.01.08кп.019
Кількість на модель
4
№
45
Назва деталі
гвинт
Заводський номер
М12-6gх35.56.019
Кількість на модель
4
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Карданна передача | ПБУ-2М.06.00.000 | |||||||
| 1 | Огорожа | ПБУ-2М.06.01.000 | 1 | 1 | 1 | |||
| 2 | Огорожа | ПБУ-2М.06.02.000 | 1 | 1 | 2 | |||
| 3 | Доопрацювання карданного вала | ПБУ-2М.06.03.000 | 1 | 1 | 3 | |||
| 7 | Опора | ПБУ-1.06.01.000 | 2 | 2 | 7 | |||
| 9 | Шарнірне з'єднання | ЛБУ-45-2 | 1 | 1 | 9 | |||
| 13 | Шайба | ПБУ-2М.06.01.003 | 2 | 2 | 13 | |||
| 16 | Фланець | ПБУ-2.06.00.001 | 1 | 1 | 16 | |||
| 17 | Фланець | ПБУ-1.06.00.008 | 1 | 1 | 17 | |||
| 18 | ВАЛ | ПБУ-1.06.00.009-02 | 1 | 1 | 18 | |||
| 19 | Фланець | ПБУ-1.06.00.014-01 | 1 | 1 | 19 | |||
| 20 | Прокладка | ПБУ-1.06.00.015 | 2 | 2 | 20 | |||
| 21 | Прокладка | ПБУ-1.06.00.018 | 8 | 8 | 21 | |||
| 22 | Шайба | ПБУ-1.06.00.022 | 2 | 2 | 22 | |||
| 23 | Шайба | 1ВСМ.03.01.074 | 2 | 2 | 23 | |||
| 24 | Шайба | 1ВСМ.03.01.075 | 2 | 2 | 24 | |||
| 25 | Болт | ЛБУ-45-31 | 8 | 8 | 25 | |||
| 26 | Болт | УГБ50А-03-238 | 8 | 8 | 26 | |||
| 30 | гвинт | М8-6gх20.88.35.019 | 4 | 4 | 30 | |||
| 31 | Болт | М8-6gх25.88.35.019 | 2 | 2 | 31 | |||
| 32 | гвинт | М10-6gх25.88.35.019 | 9 | 9 | 32 | |||
| 33 | Гайка М__NT__1__х__NT__2__, __NT__0__Н.__NT__3__ | М10х1,25-6Н.8.35.019 | 8 | 8 | 33 | |||
| 34 | Гайка М__NT__1__х__NT__2__, __NT__0__Н.__NT__3__ | М12х1,25-6Н.8.35.019 | 8 | 8 | 34 | |||
| 35 | Нат М.Н. | М12-6Н.8.35.019 | 8 | 8 | 35 | |||
| 36 | Кільце | В38 | 2 | 2 | 36 | |||
| 37 | Кільце В | В50 | 2 | 2 | 37 | |||
| 38 | Манжета | 1.2-50х70-1 | 2 | 2 | 38 | |||
| 39 | Наручники... | 1.2-55х80-1 | 2 | 2 | 39 | |||
| 40 | Маслянка | 1.3.Ц6 | 2 | 2 | 40 | |||
| 41 | Подшипник | 210 | 2 | 2 | 41 | |||
| 42 | Диск __NT__0__G.__NT__1__ | 10 65Г.019 | 17 | 17 | 42 | |||
| 43 | Диск __NT__0__G.__NT__1__ | 12 65Г.019 | 8 | 8 | 43 | |||
| 44 | Диск A __NT__0__c.__NT__1__ | А 8.01.08кп.019 | 2 | 2 | 44 | |||
| 45 | Диск A.__NT__0__Ставка P.__NT__1__ | А.12.01.08кп.019 | 4 | 4 | 45 | |||
| 46 | гвинт | М12-6gх35.56.019 | 4 | 4 | 46 |
