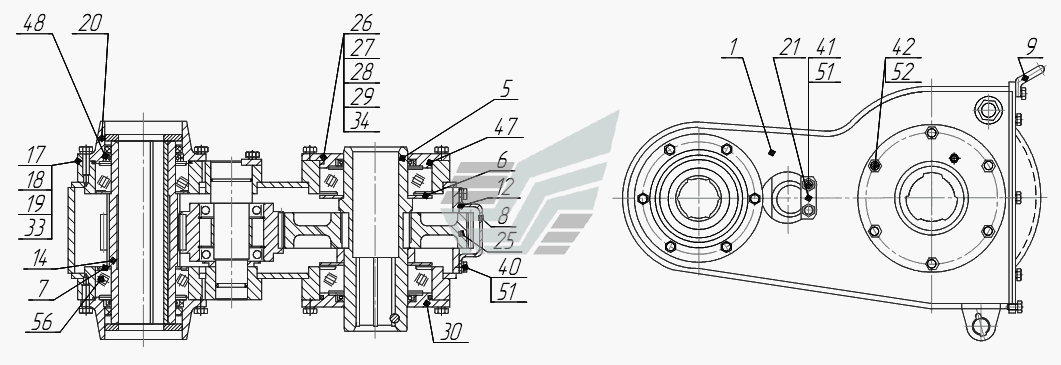

PBU- Rotator
100%
Назва деталі
Ротатор
Заводський номер
ПБУ-1.11.03.000
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
1ВСМ.11.03Б.010
Кількість на модель
1
№
1
Назва деталі
Масломір
Заводський номер
1ВСМ.11.03Б.020
Кількість на модель
1
№
2
Назва деталі
Шпиндель
Заводський номер
ПБУ-1.11.03.001А
Кількість на модель
1
№
5
Назва деталі
Кільце захисне
Заводський номер
ПБУ-1.11.03.002А
Кількість на модель
2
№
6
Назва деталі
Кільце захисне
Заводський номер
ПБУ-1.11.03.003А
Кількість на модель
2
№
7
Назва деталі
Кришка
Заводський номер
1ВСМ.11.03Б.001
Кількість на модель
1
№
8
Назва деталі
Ручка
Заводський номер
1ВСМ.11.03Б.002
Кількість на модель
1
№
9
Назва деталі
Валик
Заводський номер
1ВСМ.11.03Б.003
Кількість на модель
1
№
10
Назва деталі
Шестерня
Заводський номер
1ВСМ.11.03Б.004
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.006
Кількість на модель
2
№
12
Назва деталі
Склянка
Заводський номер
1ВСМ.11.03Б.007
Кількість на модель
1
№
13
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
1ВСМ.11.03Б.008
Кількість на модель
1
№
14
Назва деталі
Втулка
Заводський номер
1ВСМ.11.03Б.009
Кількість на модель
1
№
15
Назва деталі
КІЛЬЦО
Заводський номер
1ВСМ.11.03Б.011
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.012
Кількість на модель
4
№
17
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.012-01
Кількість на модель
4
№
18
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.012-02
Кількість на модель
4
№
19
Назва деталі
Склянка
Заводський номер
1ВСМ.11.03Б.013
Кількість на модель
1
№
20
Назва деталі
Ригель
Заводський номер
1ВСМ.11.03Б.018
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
1ВСМ.11.03Б.021
Кількість на модель
2
№
22
Назва деталі
Ось
Заводський номер
1ВСМ.11.03Б.022А
Кількість на модель
1
№
23
Назва деталі
Шпонка
Заводський номер
1ВСМ.11.03Б.025
Кількість на модель
2
№
24
Назва деталі
Шестерня
Заводський номер
1ВСМ.11.03Б.026
Кількість на модель
1
№
25
Назва деталі
Фланець
Заводський номер
1ВСМ.11.03Б.027
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.028
Кількість на модель
4
№
27
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.028-01
Кількість на модель
4
№
28
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.028-02
Кількість на модель
4
№
29
Назва деталі
Фланець
Заводський номер
1ВСМ.11.03Б.029
Кількість на модель
1
№
30
Назва деталі
Кільце розпірне
Заводський номер
1ВСМ.11.03Б.036
Кількість на модель
1
№
31
Назва деталі
Кільце розпірне
Заводський номер
1ВСМ.11.03Б.038
Кількість на модель
1
№
32
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.041
Кількість на модель
2
№
33
Назва деталі
Прокладка
Заводський номер
1ВСМ.11.03Б.042
Кількість на модель
2
№
34
Назва деталі
Прокладка
Заводський номер
ЛБУ-03-33
Кількість на модель
1
№
35
Назва деталі
Корок
Заводський номер
ЛБУ-45-10
Кількість на модель
1
№
36
Назва деталі
Прокладка
Заводський номер
ЛБУ-45-11
Кількість на модель
1
№
37
Назва деталі
Болт M- x
Заводський номер
М10-6gх16.58.019
Кількість на модель
10
№
40
Назва деталі
Болт M- x
Заводський номер
М10-6gх22.58.019
Кількість на модель
4
№
41
Назва деталі
Болт M- x
Заводський номер
М12-6gх30.58.019
Кількість на модель
24
№
42
Назва деталі
Кільце В
Заводський номер
В100
Кількість на модель
2
№
43
Назва деталі
КІЛЬЦО
Заводський номер
042-050-46-2-2
Кількість на модель
1
№
44
Назва деталі
Кільце
Заводський номер
060-065-30-2-2
Кількість на модель
1
№
45
Назва деталі
Кільце
Заводський номер
145-150-36-2-2
Кількість на модель
2
№
46
Назва деталі
Кільце ГОСТ
Заводський номер
170-180-58-2-2
Кількість на модель
2
№
47
Назва деталі
Манжета
Заводський номер
1.2-100х125-1
Кількість на модель
4
№
48
Назва деталі
Маслянка
Заводський номер
1.3.Ц6
Кількість на модель
2
№
49
Назва деталі
Підшипник
Заводський номер
211
Кількість на модель
2
№
50
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
10 65Г.019
Кількість на модель
14
№
51
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
12 65Г.019
Кількість на модель
24
№
52
Назва деталі
Шплінт х
Заводський номер
3,2х22.019
Кількість на модель
2
№
53
Назва деталі
Подшипник
Заводський номер
7220А
Кількість на модель
2
№
54
Назва деталі
Підшипник А
Заводський номер
2007120А
Кількість на модель
2
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ротатор | ПБУ-1.11.03.000 | |||||||
| 1 | Корпус | 1ВСМ.11.03Б.010 | 1 | 1 | 1 | |||
| 2 | Масломір | 1ВСМ.11.03Б.020 | 1 | 1 | 2 | |||
| 5 | Шпиндель | ПБУ-1.11.03.001А | 1 | 1 | 5 | |||
| 6 | Кільце захисне | ПБУ-1.11.03.002А | 2 | 2 | 6 | |||
| 7 | Кільце захисне | ПБУ-1.11.03.003А | 2 | 2 | 7 | |||
| 8 | Кришка | 1ВСМ.11.03Б.001 | 1 | 1 | 8 | |||
| 9 | Ручка | 1ВСМ.11.03Б.002 | 1 | 1 | 9 | |||
| 10 | Валик | 1ВСМ.11.03Б.003 | 1 | 1 | 10 | |||
| 11 | Шестерня | 1ВСМ.11.03Б.004 | 1 | 1 | 11 | |||
| 12 | Прокладка | 1ВСМ.11.03Б.006 | 2 | 2 | 12 | |||
| 13 | Склянка | 1ВСМ.11.03Б.007 | 1 | 1 | 13 | |||
| 14 | Вал-шестерня __NT__0__ | 1ВСМ.11.03Б.008 | 1 | 1 | 14 | |||
| 15 | Втулка | 1ВСМ.11.03Б.009 | 1 | 1 | 15 | |||
| 16 | КІЛЬЦО | 1ВСМ.11.03Б.011 | 1 | 1 | 16 | |||
| 17 | Прокладка | 1ВСМ.11.03Б.012 | 4 | 4 | 17 | |||
| 18 | Прокладка | 1ВСМ.11.03Б.012-01 | 4 | 4 | 18 | |||
| 19 | Прокладка | 1ВСМ.11.03Б.012-02 | 4 | 4 | 19 | |||
| 20 | Склянка | 1ВСМ.11.03Б.013 | 1 | 1 | 20 | |||
| 21 | Ригель | 1ВСМ.11.03Б.018 | 1 | 1 | 21 | |||
| 22 | Шайба | 1ВСМ.11.03Б.021 | 2 | 2 | 22 | |||
| 23 | Ось | 1ВСМ.11.03Б.022А | 1 | 1 | 23 | |||
| 24 | Шпонка | 1ВСМ.11.03Б.025 | 2 | 2 | 24 | |||
| 25 | Шестерня | 1ВСМ.11.03Б.026 | 1 | 1 | 25 | |||
| 26 | Фланець | 1ВСМ.11.03Б.027 | 1 | 1 | 26 | |||
| 27 | Прокладка | 1ВСМ.11.03Б.028 | 4 | 4 | 27 | |||
| 28 | Прокладка | 1ВСМ.11.03Б.028-01 | 4 | 4 | 28 | |||
| 29 | Прокладка | 1ВСМ.11.03Б.028-02 | 4 | 4 | 29 | |||
| 30 | Фланець | 1ВСМ.11.03Б.029 | 1 | 1 | 30 | |||
| 31 | Кільце розпірне | 1ВСМ.11.03Б.036 | 1 | 1 | 31 | |||
| 32 | Кільце розпірне | 1ВСМ.11.03Б.038 | 1 | 1 | 32 | |||
| 33 | Прокладка | 1ВСМ.11.03Б.041 | 2 | 2 | 33 | |||
| 34 | Прокладка | 1ВСМ.11.03Б.042 | 2 | 2 | 34 | |||
| 35 | Прокладка | ЛБУ-03-33 | 1 | 1 | 35 | |||
| 36 | Корок | ЛБУ-45-10 | 1 | 1 | 36 | |||
| 37 | Прокладка | ЛБУ-45-11 | 1 | 1 | 37 | |||
| 40 | Болт M- x | М10-6gх16.58.019 | 10 | 10 | 40 | |||
| 41 | Болт M- x | М10-6gх22.58.019 | 4 | 4 | 41 | |||
| 42 | Болт M- x | М12-6gх30.58.019 | 24 | 24 | 42 | |||
| 43 | Кільце В | В100 | 2 | 2 | 43 | |||
| 44 | КІЛЬЦО | 042-050-46-2-2 | 1 | 1 | 44 | |||
| 45 | Кільце | 060-065-30-2-2 | 1 | 1 | 45 | |||
| 46 | Кільце | 145-150-36-2-2 | 2 | 2 | 46 | |||
| 47 | Кільце ГОСТ | 170-180-58-2-2 | 2 | 2 | 47 | |||
| 48 | Манжета | 1.2-100х125-1 | 4 | 4 | 48 | |||
| 49 | Маслянка | 1.3.Ц6 | 2 | 2 | 49 | |||
| 50 | Підшипник | 211 | 2 | 2 | 50 | |||
| 51 | Диск __NT__0__G.__NT__1__ | 10 65Г.019 | 14 | 14 | 51 | |||
| 52 | Диск __NT__0__G.__NT__1__ | 12 65Г.019 | 24 | 24 | 52 | |||
| 53 | Шплінт х | 3,2х22.019 | 2 | 2 | 53 | |||
| 54 | Подшипник | 7220А | 2 | 2 | 54 | |||
| 56 | Підшипник А | 2007120А | 2 | 2 | 56 |
