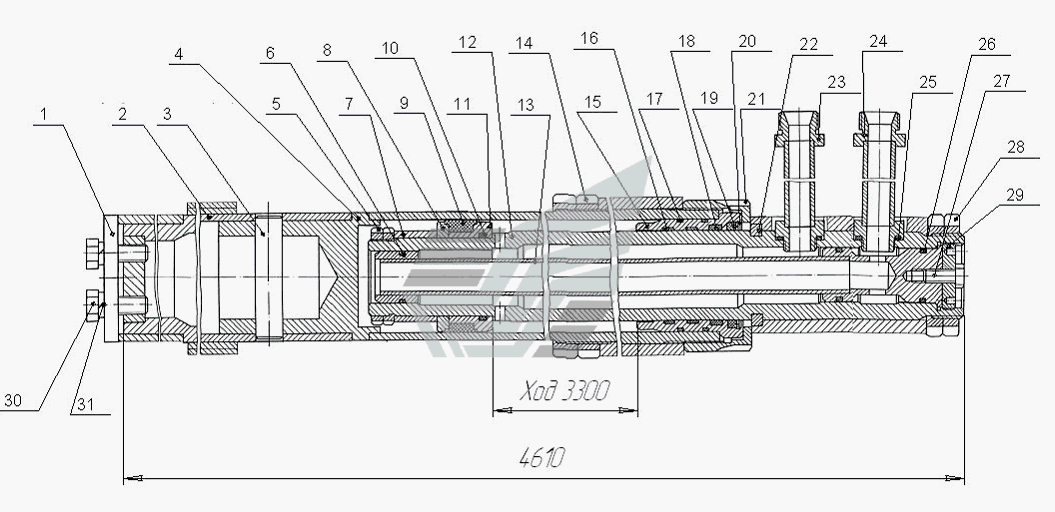

Циліндр подачі
100%
Назва деталі
Циліндр подачі
Заводський номер
Ш4.07.00.0000
Кількість на модель
№
Назва деталі
Шайба
Заводський номер
ЛБУ-23-09
Кількість на модель
1
№
1
Назва деталі
Збірка труб
Заводський номер
Ш4.07.01.000
Кількість на модель
1
№
2
Назва деталі
Палец
Заводський номер
ЛБУ-23-08А
Кількість на модель
1
№
3
Назва деталі
Циліндр у зборі
Заводський номер
Ш4.07.03.000А
Кількість на модель
1
№
4
Назва деталі
Горіх
Заводський номер
Ш4.07.00.006
Кількість на модель
2
№
5
Назва деталі
Кільце ГОСТ (d=)
Заводський номер
040-048-46-2-2
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
Ш4.07.00.002А
Кількість на модель
1
№
7
Назва деталі
Кольцо поршня
Заводський номер
ГЕУ001.09.00.006
Кількість на модель
1
№
8
Назва деталі
Манжета ДВМ /М
Заводський номер
ДВМ 393332/М
Кількість на модель
1
№
9
Назва деталі
Кільце- - -
Заводський номер
070-080-58-2-2
Кількість на модель
1
№
10
Назва деталі
Втулка поршня
Заводський номер
ГЕУ001.09.00.007
Кількість на модель
1
№
11
Назва деталі
Шток
Заводський номер
Ш4.07.00.003
Кількість на модель
1
№
12
Назва деталі
Маслопроводи
Заводський номер
Ш4.07.02.000
Кількість на модель
1
№
13
Назва деталі
Горіх
Заводський номер
Ш1.16.019
Кількість на модель
2
№
14
Назва деталі
Гільза циліндра
Заводський номер
ГЕУ001.09.00.001
Кількість на модель
1
№
15
Назва деталі
Кільце х,
Заводський номер
I/GT80х85-9,7/102
Кількість на модель
2
№
16
Назва деталі
Кільце (входить до комплекту НЗАС)
Заводський номер
094-100-36-2-2
Кількість на модель
2
№
17
Назва деталі
Манжета
Заводський номер
EU8090
Кількість на модель
1
№
18
Назва деталі
Грязезнімач SWP8095
Заводський номер
SWP8095
Кількість на модель
1
№
19
Назва деталі
Кільце В
Заводський номер
Кольцо В95
Кількість на модель
1
№
20
Назва деталі
Гайка циліндра
Заводський номер
ГЕУ001.09.00.004
Кількість на модель
1
№
21
Назва деталі
Кільце упорне
Заводський номер
Ш1.16.003
Кількість на модель
1
№
22
Назва деталі
Штуцер кінцевий
Заводський номер
ЛБУ-23-56
Кількість на модель
2
№
23
Назва деталі
Штуцер
Заводський номер
Ш4.07.00.001
Кількість на модель
2
№
24
Назва деталі
Кільце- - -
Заводський номер
Кольцо030-038-46-2-2
Кількість на модель
2
№
25
Назва деталі
Кільце- - -
Заводський номер
Кольцо042-050-46-2-2
Кількість на модель
2
№
26
Назва деталі
Болт M- x
Заводський номер
Болт М12-6gх30.56.019
Кількість на модель
1
№
27
Назва деталі
Горіх MxH.
Заводський номер
Гайка М16х2-6Н.05.019
Кількість на модель
2
№
28
Назва деталі
Горіх
Заводський номер
Ш4.07.00.004
Кількість на модель
1
№
29
Назва деталі
Болт M- x
Заводський номер
Болт М16-6gх45.56.019
Кількість на модель
2
№
30
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба 16.65Г.019
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Циліндр подачі | Ш4.07.00.0000 | |||||||
| 1 | Шайба | ЛБУ-23-09 | 1 | 1 | 1 | |||
| 2 | Збірка труб | Ш4.07.01.000 | 1 | 1 | 2 | |||
| 3 | Палец | ЛБУ-23-08А | 1 | 1 | 3 | |||
| 4 | Циліндр у зборі | Ш4.07.03.000А | 1 | 1 | 4 | |||
| 5 | Горіх | Ш4.07.00.006 | 2 | 2 | 5 | |||
| 6 | Кільце ГОСТ (d=) | 040-048-46-2-2 | 1 | 1 | 6 | |||
| 7 | Втулка | Ш4.07.00.002А | 1 | 1 | 7 | |||
| 8 | Кольцо поршня | ГЕУ001.09.00.006 | 1 | 1 | 8 | |||
| 9 | Манжета ДВМ /М | ДВМ 393332/М | 1 | 1 | 9 | |||
| 10 | Кільце- - - | 070-080-58-2-2 | 1 | 1 | 10 | |||
| 11 | Втулка поршня | ГЕУ001.09.00.007 | 1 | 1 | 11 | |||
| 12 | Шток | Ш4.07.00.003 | 1 | 1 | 12 | |||
| 13 | Маслопроводи | Ш4.07.02.000 | 1 | 1 | 13 | |||
| 14 | Горіх | Ш1.16.019 | 2 | 2 | 14 | |||
| 15 | Гільза циліндра | ГЕУ001.09.00.001 | 1 | 1 | 15 | |||
| 16 | Кільце х, | I/GT80х85-9,7/102 | 2 | 2 | 16 | |||
| 17 | Кільце (входить до комплекту НЗАС) | 094-100-36-2-2 | 2 | 2 | 17 | |||
| 18 | Манжета | EU8090 | 1 | 1 | 18 | |||
| 19 | Грязезнімач SWP8095 | SWP8095 | 1 | 1 | 19 | |||
| 20 | Кільце В | Кольцо В95 | 1 | 1 | 20 | |||
| 21 | Гайка циліндра | ГЕУ001.09.00.004 | 1 | 1 | 21 | |||
| 22 | Кільце упорне | Ш1.16.003 | 1 | 1 | 22 | |||
| 23 | Штуцер кінцевий | ЛБУ-23-56 | 2 | 2 | 23 | |||
| 24 | Штуцер | Ш4.07.00.001 | 2 | 2 | 24 | |||
| 25 | Кільце- - - | Кольцо030-038-46-2-2 | 2 | 2 | 25 | |||
| 26 | Кільце- - - | Кольцо042-050-46-2-2 | 2 | 2 | 26 | |||
| 27 | Болт M- x | Болт М12-6gх30.56.019 | 1 | 1 | 27 | |||
| 28 | Горіх MxH. | Гайка М16х2-6Н.05.019 | 2 | 2 | 28 | |||
| 29 | Горіх | Ш4.07.00.004 | 1 | 1 | 29 | |||
| 30 | Болт M- x | Болт М16-6gх45.56.019 | 2 | 2 | 30 | |||
| 31 | Диск __NT__0__G.__NT__1__ | Шайба 16.65Г.019 | 2 | 2 | 31 |
