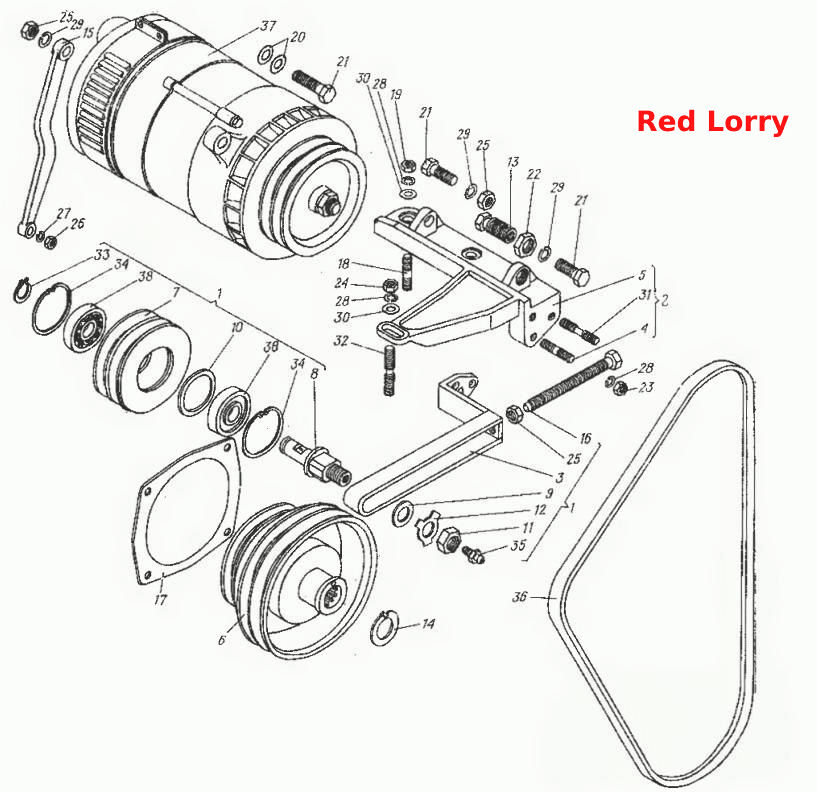

Встановлення генератора
100%
Назва деталі
Натяжний пристрій
Заводський номер
8.84.011
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
8.84.012-1
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
8.84.013
Кількість на модель
1
№
3
Назва деталі
Шпилька
Заводський номер
5.10.368
Кількість на модель
2
№
4
Назва деталі
Кронштейн генератора
Заводський номер
8.84.101-1
Кількість на модель
1
№
5
Назва деталі
Шків
Заводський номер
В.84.105
Кількість на модель
1
№
6
Назва деталі
__NT__0__ Натяжний шків
Заводський номер
8.84.106
Кількість на модель
1
№
7
Назва деталі
Вісь натяжного шківа
Заводський номер
8.84.109
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
8.84.110
Кількість на модель
1
№
9
Назва деталі
Кільце
Заводський номер
8.84.111
Кількість на модель
1
№
10
Назва деталі
Гайка
Заводський номер
8.84.113
Кількість на модель
1
№
11
Назва деталі
Стопорна шайба
Заводський номер
8.84.114
Кількість на модель
1
№
12
Назва деталі
Різьбова втулка
Заводський номер
8.84.117
Кількість на модель
1
№
13
Назва деталі
Стопорна шайба
Заводський номер
8.84.118
Кількість на модель
1
№
14
Назва деталі
Планка
Заводський номер
8.84.119-1
Кількість на модель
1
№
15
Назва деталі
Натяжний гвинт
Заводський номер
8.84.120
Кількість на модель
1
№
16
Назва деталі
Ущільнення корпусу приводу вентилятора
Заводський номер
236-1308108
Кількість на модель
1
№
17
Назва деталі
Шпилька
Заводський номер
216344-П29
Кількість на модель
2
№
18
Назва деталі
Гайка М1-6х10Н
Заводський номер
250513-П29
Кількість на модель
2
№
19
Назва деталі
Диск
Заводський номер
ШШс-13х25хЩ15хр
Кількість на модель
5
№
20
Назва деталі
Болт M12.6gx55.88.35.019 ГОСТ 7795-70
Заводський номер
[Болт М12.6gx55.88.35.019 ГОСТ 7795-70]
Кількість на модель
3
№
21
Назва деталі
Гайка М20х1,5.6Н.8.0112 ГОСТ2526-70
Заводський номер
[Гайка М20х1,5.6Н.8.0112 ГОСТ 2526-70]
Кількість на модель
1
№
22
Назва деталі
Гайка М10.6.0112 ГОСТ 5915-70
Заводський номер
[Гайка М10.6.0112 ГОСТ 5915-70]
Кількість на модель
3
№
23
Назва деталі
Гайка М10х1,25.6Н.6.0112 ГОСТ5915-70
Заводський номер
[Гайка М10х1,25.6Н.6.0112 ГОСТ 5915-70]
Кількість на модель
1
№
24
Назва деталі
Гайка М12.6.0112 ГОСТ 5915-70
Заводський номер
[Гайка М12.6.0112 ГОСТ 5915-70]
Кількість на модель
3
№
25
Назва деталі
Гайка М1.6х8.0112Н.5929-70 ГОСТ 8
Заводський номер
[Гайка М8х1.6Н.8.0112 ГОСТ 5929-70]
Кількість на модель
1
№
26
Назва деталі
Шайба 8.65Г.0115 ГОСТ
Заводський номер
[Шайба 8.65Г.0115 ГОСТ 6402-70]
Кількість на модель
1
№
27
Назва деталі
Шайба 10.65Г.0115 ГОСТ
Заводський номер
[Шайба 10.65Г.0115 ГОСТ 6402-70]
Кількість на модель
6
№
28
Назва деталі
Диск 65T.0115G.6402-70 GOST12
Заводський номер
[Шайба 12Т.65Г.0115 ГОСТ 6402-70]
Кількість на модель
3
№
29
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 10.01.0115 ГОСТ 11371-78]
Кількість на модель
3
№
30
Назва деталі
Шпилька М10хТо/6gх25.66.013-6 ГОСТ 22036-76
Заводський номер
[Шпилька М10хТо/6gх25.66.013-6 ГОСТ 22036-76]
Кількість на модель
1
№
31
Назва деталі
Шпилька М10х1,5То/1,256gх90.66.013-6 ГОСТ 22036-76
Заводський номер
[Шпилька М10х1,5То/1,256gх90.66.013-6 ГОСТ 22036-76]
Кількість на модель
1
№
32
Назва деталі
Кільце ГОСТ
Заводський номер
Б17
Кількість на модель
1
№
33
Назва деталі
Кільце ГОСТ (s=, d1=, d2=, b=, L=, e=, D=
Заводський номер
Б40
Кількість на модель
2
№
34
Назва деталі
Маслянка 6.Ц19853-74 ГОСТ1.1
Заводський номер
[Масленка 1.1.Ц6 ГОСТ 19853-74]
Кількість на модель
1
№
35
Назва деталі
Ремінь ГОСТ 1-11x10-950
Заводський номер
[Ремень 1-11x10-950 ГОСТ 5813-76]
Кількість на модель
2
№
36
Назва деталі
Генератор Г290В-0 ТУ 37.003.946-79
Заводський номер
Г290В-0
Кількість на модель
1
№
37
Назва деталі
Подшипник
Заводський номер
20703А
Кількість на модель
2
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Натяжний пристрій | 8.84.011 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 8.84.012-1 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 8.84.013 | 1 | 1 | 3 | |||
| 4 | Шпилька | 5.10.368 | 2 | 2 | 4 | |||
| 5 | Кронштейн генератора | 8.84.101-1 | 1 | 1 | 5 | |||
| 6 | Шків | В.84.105 | 1 | 1 | 6 | |||
| 7 | __NT__0__ Натяжний шків | 8.84.106 | 1 | 1 | 7 | |||
| 8 | Вісь натяжного шківа | 8.84.109 | 1 | 1 | 8 | |||
| 9 | Диск | 8.84.110 | 1 | 1 | 9 | |||
| 10 | Кільце | 8.84.111 | 1 | 1 | 10 | |||
| 11 | Гайка | 8.84.113 | 1 | 1 | 11 | |||
| 12 | Стопорна шайба | 8.84.114 | 1 | 1 | 12 | |||
| 13 | Різьбова втулка | 8.84.117 | 1 | 1 | 13 | |||
| 14 | Стопорна шайба | 8.84.118 | 1 | 1 | 14 | |||
| 15 | Планка | 8.84.119-1 | 1 | 1 | 15 | |||
| 16 | Натяжний гвинт | 8.84.120 | 1 | 1 | 16 | |||
| 17 | Ущільнення корпусу приводу вентилятора | 236-1308108 | 1 | 1 | 17 | |||
| 18 | Шпилька | 216344-П29 | 2 | 2 | 18 | |||
| 19 | Гайка М1-6х10Н | 250513-П29 | 2 | 2 | 19 | |||
| 20 | Диск | ШШс-13х25хЩ15хр | 5 | 5 | 20 | |||
| 21 | Болт M12.6gx55.88.35.019 ГОСТ 7795-70 | [Болт М12.6gx55.88.35.019 ГОСТ 7795-70] | 3 | 3 | 21 | |||
| 22 | Гайка М20х1,5.6Н.8.0112 ГОСТ2526-70 | [Гайка М20х1,5.6Н.8.0112 ГОСТ 2526-70] | 1 | 1 | 22 | |||
| 23 | Гайка М10.6.0112 ГОСТ 5915-70 | [Гайка М10.6.0112 ГОСТ 5915-70] | 3 | 3 | 23 | |||
| 24 | Гайка М10х1,25.6Н.6.0112 ГОСТ5915-70 | [Гайка М10х1,25.6Н.6.0112 ГОСТ 5915-70] | 1 | 1 | 24 | |||
| 25 | Гайка М12.6.0112 ГОСТ 5915-70 | [Гайка М12.6.0112 ГОСТ 5915-70] | 3 | 3 | 25 | |||
| 26 | Гайка М1.6х8.0112Н.5929-70 ГОСТ 8 | [Гайка М8х1.6Н.8.0112 ГОСТ 5929-70] | 1 | 1 | 26 | |||
| 27 | Шайба 8.65Г.0115 ГОСТ | [Шайба 8.65Г.0115 ГОСТ 6402-70] | 1 | 1 | 27 | |||
| 28 | Шайба 10.65Г.0115 ГОСТ | [Шайба 10.65Г.0115 ГОСТ 6402-70] | 6 | 6 | 28 | |||
| 29 | Диск 65T.0115G.6402-70 GOST12 | [Шайба 12Т.65Г.0115 ГОСТ 6402-70] | 3 | 3 | 29 | |||
| 30 | Шайба ГОСТ | [Шайба 10.01.0115 ГОСТ 11371-78] | 3 | 3 | 30 | |||
| 31 | Шпилька М10хТо/6gх25.66.013-6 ГОСТ 22036-76 | [Шпилька М10хТо/6gх25.66.013-6 ГОСТ 22036-76] | 1 | 1 | 31 | |||
| 32 | Шпилька М10х1,5То/1,256gх90.66.013-6 ГОСТ 22036-76 | [Шпилька М10х1,5То/1,256gх90.66.013-6 ГОСТ 22036-76] | 1 | 1 | 32 | |||
| 33 | Кільце ГОСТ | Б17 | 1 | 1 | 33 | |||
| 34 | Кільце ГОСТ (s=, d1=, d2=, b=, L=, e=, D= | Б40 | 2 | 2 | 34 | |||
| 35 | Маслянка 6.Ц19853-74 ГОСТ1.1 | [Масленка 1.1.Ц6 ГОСТ 19853-74] | 1 | 1 | 35 | |||
| 36 | Ремінь ГОСТ 1-11x10-950 | [Ремень 1-11x10-950 ГОСТ 5813-76] | 2 | 2 | 36 | |||
| 37 | Генератор Г290В-0 ТУ 37.003.946-79 | Г290В-0 | 1 | 1 | 37 | |||
| 38 | Подшипник | 20703А | 2 | 2 | 38 |
