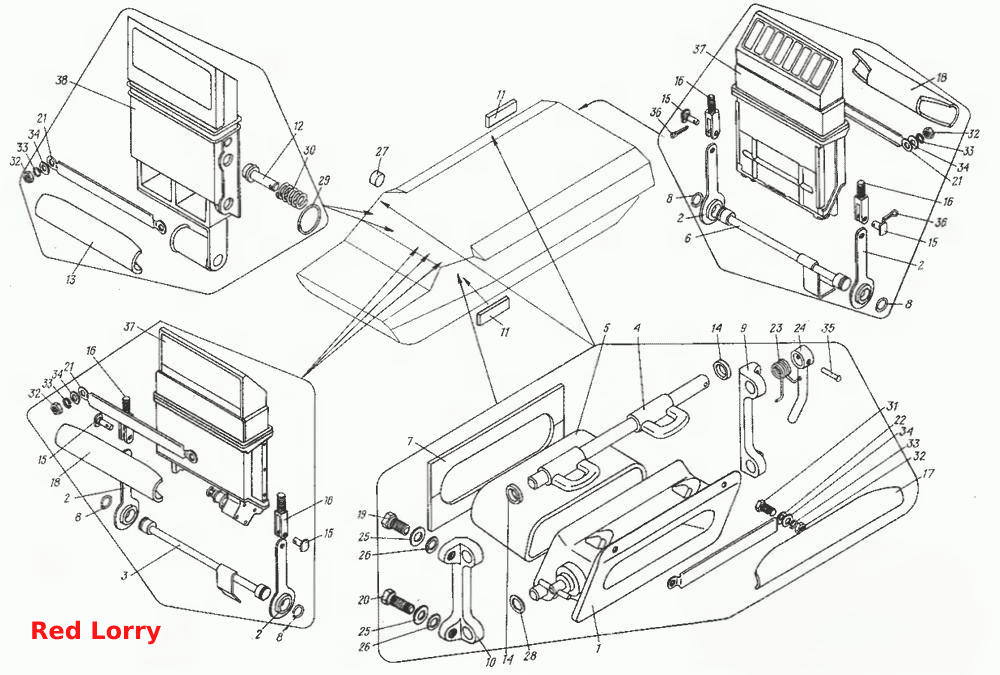

Оглядові прилади
100%
Назва деталі
Корпус у зборі
Заводський номер
6.82.015
Кількість на модель
3
№
1
Назва деталі
Важіль у зборі
Заводський номер
6.82.016А
Кількість на модель
8
№
2
Назва деталі
Валик у зборі
Заводський номер
6.82.017
Кількість на модель
3
№
3
Назва деталі
Валик у зборі
Заводський номер
6.82.019
Кількість на модель
3
№
4
Назва деталі
Склоблок Б-2 у зібраному вигляді
Заводський номер
6.82.021А
Кількість на модель
3
№
5
Назва деталі
Валик у зборі
Заводський номер
6.82.023
Кількість на модель
1
№
6
Назва деталі
Прокладка у зборі
Заводський номер
6.82.024
Кількість на модель
3
№
7
Назва деталі
Кільце
Заводський номер
5.14.208-1
Кількість на модель
8
№
8
Назва деталі
Направляюча
Заводський номер
6.82.101
Кількість на модель
3
№
9
Назва деталі
Направляюча
Заводський номер
6.82.102
Кількість на модель
3
№
10
Назва деталі
Обмежувач
Заводський номер
6.82.104
Кількість на модель
2
№
11
Назва деталі
Стопор
Заводський номер
6.82.107
Кількість на модель
2
№
12
Назва деталі
Налобник
Заводський номер
6.82.108
Кількість на модель
2
№
13
Назва деталі
Втулка
Заводський номер
6.82.110
Кількість на модель
6
№
14
Назва деталі
Палець
Заводський номер
6.82.116
Кількість на модель
8
№
15
Назва деталі
Вилка
Заводський номер
6.82.117
Кількість на модель
8
№
16
Назва деталі
Налобник
Заводський номер
6.82.119
Кількість на модель
3
№
17
Назва деталі
Налобник
Заводський номер
6.82.120
Кількість на модель
4
№
18
Назва деталі
Болт M12
Заводський номер
6.82.121
Кількість на модель
6
№
19
Назва деталі
Болт M12
Заводський номер
6.82.121-01
Кількість на модель
6
№
20
Назва деталі
Планка
Заводський номер
6.82.127
Кількість на модель
6
№
21
Назва деталі
Планка
Заводський номер
6.82.128
Кількість на модель
3
№
22
Назва деталі
Пружина валика
Заводський номер
6.82.129
Кількість на модель
3
№
23
Назва деталі
Рукоятка
Заводський номер
6.82.130
Кількість на модель
3
№
24
Назва деталі
Прокладка
Заводський номер
6.82.142
Кількість на модель
12
№
25
Назва деталі
Диск
Заводський номер
7.38.117
Кількість на модель
24
№
26
Назва деталі
Опора
Заводський номер
8.43.205
Кількість на модель
1
№
27
Назва деталі
Диск
Заводський номер
8.47.160
Кількість на модель
12
№
28
Назва деталі
Кільце
Заводський номер
14.13.201
Кількість на модель
2
№
29
Назва деталі
Відвідна пружина
Заводський номер
14.21.113
Кількість на модель
2
№
30
Назва деталі
Болт M6.6gx16.66.019 ГОСТ 7798-70
Заводський номер
[Болт М6.6gx16.66.019 ГОСТ 7798-70]
Кількість на модель
6
№
31
Назва деталі
Гайка М6.6.0112 ГОСТ 5915-70
Заводський номер
[Гайка М6.6.0112 ГОСТ 5915-70]
Кількість на модель
18
№
32
Назва деталі
Шайба 6.65Г.0115 ГОСТ
Заводський номер
[Шайба 6.65Г.0115 ГОСТ 6402-70]
Кількість на модель
18
№
33
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 6.01.0115 ГОСТ 11371-78]
Кількість на модель
18
№
34
Назва деталі
Заклепка 6x32.01 10299-80 ГОСТ __NT__2__
Заводський номер
[Заклепка 6x32.01 ГОСТ 10299-80]
Кількість на модель
3
№
35
Назва деталі
Шплінт ГОСТ 1.6x12.016
Заводський номер
[Шплинт 1.6x12.016 ГОСТ 397-79]
Кількість на модель
8
№
36
Назва деталі
Прилад спостереження ТНПО-170А-000 ТУ 3-3.1000-74
Заводський номер
ТНПО-170А-000
Кількість на модель
4
№
37
Назва деталі
Прилад спостереження 54-36-5СБ.БМ ТУ 3-3.878-74
Заводський номер
54-36-5СБ.БМ
Кількість на модель
2
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус у зборі | 6.82.015 | 3 | 3 | 1 | |||
| 2 | Важіль у зборі | 6.82.016А | 8 | 8 | 2 | |||
| 3 | Валик у зборі | 6.82.017 | 3 | 3 | 3 | |||
| 4 | Валик у зборі | 6.82.019 | 3 | 3 | 4 | |||
| 5 | Склоблок Б-2 у зібраному вигляді | 6.82.021А | 3 | 3 | 5 | |||
| 6 | Валик у зборі | 6.82.023 | 1 | 1 | 6 | |||
| 7 | Прокладка у зборі | 6.82.024 | 3 | 3 | 7 | |||
| 8 | Кільце | 5.14.208-1 | 8 | 8 | 8 | |||
| 9 | Направляюча | 6.82.101 | 3 | 3 | 9 | |||
| 10 | Направляюча | 6.82.102 | 3 | 3 | 10 | |||
| 11 | Обмежувач | 6.82.104 | 2 | 2 | 11 | |||
| 12 | Стопор | 6.82.107 | 2 | 2 | 12 | |||
| 13 | Налобник | 6.82.108 | 2 | 2 | 13 | |||
| 14 | Втулка | 6.82.110 | 6 | 6 | 14 | |||
| 15 | Палець | 6.82.116 | 8 | 8 | 15 | |||
| 16 | Вилка | 6.82.117 | 8 | 8 | 16 | |||
| 17 | Налобник | 6.82.119 | 3 | 3 | 17 | |||
| 18 | Налобник | 6.82.120 | 4 | 4 | 18 | |||
| 19 | Болт M12 | 6.82.121 | 6 | 6 | 19 | |||
| 20 | Болт M12 | 6.82.121-01 | 6 | 6 | 20 | |||
| 21 | Планка | 6.82.127 | 6 | 6 | 21 | |||
| 22 | Планка | 6.82.128 | 3 | 3 | 22 | |||
| 23 | Пружина валика | 6.82.129 | 3 | 3 | 23 | |||
| 24 | Рукоятка | 6.82.130 | 3 | 3 | 24 | |||
| 25 | Прокладка | 6.82.142 | 12 | 12 | 25 | |||
| 26 | Диск | 7.38.117 | 24 | 24 | 26 | |||
| 27 | Опора | 8.43.205 | 1 | 1 | 27 | |||
| 28 | Диск | 8.47.160 | 12 | 12 | 28 | |||
| 29 | Кільце | 14.13.201 | 2 | 2 | 29 | |||
| 30 | Відвідна пружина | 14.21.113 | 2 | 2 | 30 | |||
| 31 | Болт M6.6gx16.66.019 ГОСТ 7798-70 | [Болт М6.6gx16.66.019 ГОСТ 7798-70] | 6 | 6 | 31 | |||
| 32 | Гайка М6.6.0112 ГОСТ 5915-70 | [Гайка М6.6.0112 ГОСТ 5915-70] | 18 | 18 | 32 | |||
| 33 | Шайба 6.65Г.0115 ГОСТ | [Шайба 6.65Г.0115 ГОСТ 6402-70] | 18 | 18 | 33 | |||
| 34 | Шайба ГОСТ | [Шайба 6.01.0115 ГОСТ 11371-78] | 18 | 18 | 34 | |||
| 35 | Заклепка 6x32.01 10299-80 ГОСТ __NT__2__ | [Заклепка 6x32.01 ГОСТ 10299-80] | 3 | 3 | 35 | |||
| 36 | Шплінт ГОСТ 1.6x12.016 | [Шплинт 1.6x12.016 ГОСТ 397-79] | 8 | 8 | 36 | |||
| 37 | Прилад спостереження ТНПО-170А-000 ТУ 3-3.1000-74 | ТНПО-170А-000 | 4 | 4 | 37 | |||
| 38 | Прилад спостереження 54-36-5СБ.БМ ТУ 3-3.878-74 | 54-36-5СБ.БМ | 2 | 2 | 38 |
