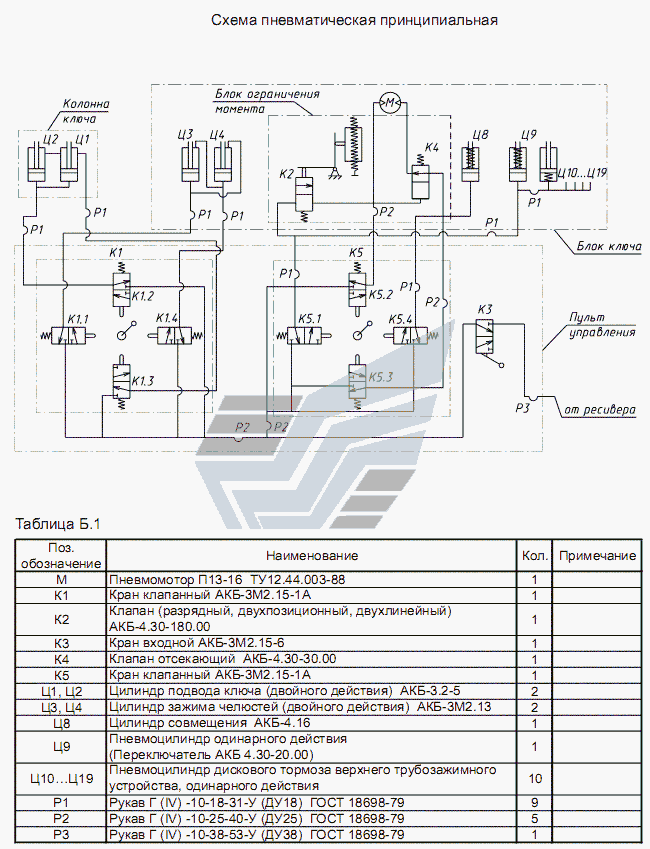

Схема пневматична принципова схема пневматична
100%
Назва деталі
Пневмомотор П
Заводський номер
П13-16
Кількість на модель
1
№
Назва деталі
Рукав Г- - - У (ДУ)
Заводський номер
Г (IV) -10-25-40-У (ДУ25)
Кількість на модель
5
№
Назва деталі
Рукав Г- - - У (ДУ)
Заводський номер
Г (IV) -10-18-31-У (ДУ18)
Кількість на модель
9
№
Назва деталі
Пневмоциліндр дискового гальма верхнього трубозатискного пристрою, одинарної дії
Заводський номер
Пневмоцилиндр дискового тормоза
Кількість на модель
10
№
Назва деталі
Пневмоциліндр одинарної дії
Заводський номер
Пневмоцилиндр одинарного действия
Кількість на модель
1
№
Назва деталі
Циліндр суміщення
Заводський номер
АКБ-4.16
Кількість на модель
1
№
Назва деталі
Циліндр затиску щелеп
Заводський номер
АКБ-3М2.13
Кількість на модель
2
№
Назва деталі
Циліндр підведення ключа
Заводський номер
АКБ-3.2-5
Кількість на модель
2
№
Назва деталі
Кран клапанний
Заводський номер
АКБ-3М2.15-1А
Кількість на модель
1
№
Назва деталі
Клапан відсікаючий
Заводський номер
АКБ-4.30-30.00
Кількість на модель
1
№
Назва деталі
Кран вхідний
Заводський номер
АКБ-3М2.15-6
Кількість на модель
1
№
Назва деталі
Клапан
Заводський номер
АКБ-4.30-180.00
Кількість на модель
1
№
Назва деталі
Рукав Г- - - У (ДУ)
Заводський номер
Г (IV) -10-38-53-У (ДУ38)
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмомотор П | П13-16 | 1 | 1 | |||||
| Рукав Г- - - У (ДУ) | Г (IV) -10-25-40-У (ДУ25) | 5 | 5 | |||||
| Рукав Г- - - У (ДУ) | Г (IV) -10-18-31-У (ДУ18) | 9 | 9 | |||||
| Пневмоциліндр дискового гальма верхнього трубозатискного пристрою, одинарної дії | Пневмоцилиндр дискового тормоза | 10 | 10 | |||||
| Пневмоциліндр одинарної дії | Пневмоцилиндр одинарного действия | 1 | 1 | |||||
| Циліндр суміщення | АКБ-4.16 | 1 | 1 | |||||
| Циліндр затиску щелеп | АКБ-3М2.13 | 2 | 2 | |||||
| Циліндр підведення ключа | АКБ-3.2-5 | 2 | 2 | |||||
| Кран клапанний | АКБ-3М2.15-1А | 1 | 1 | |||||
| Клапан відсікаючий | АКБ-4.30-30.00 | 1 | 1 | |||||
| Кран вхідний | АКБ-3М2.15-6 | 1 | 1 | |||||
| Клапан | АКБ-4.30-180.00 | 1 | 1 | |||||
| Рукав Г- - - У (ДУ) | Г (IV) -10-38-53-У (ДУ38) | 1 | 1 |
