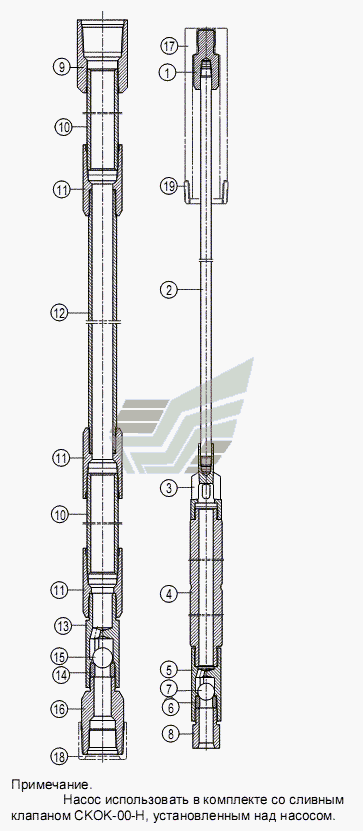

Насос трубний із збільшеним всмоктувальним клапаном, що не витягується, ТНМ- Т
100%
Назва деталі
Перехідник штока
Заводський номер
Переходник штока
Кількість на модель
1
№
1
Назва деталі
Шток плунжера
Заводський номер
R11-20-MOD
Кількість на модель
1
№
2
Назва деталі
Корпус клапана відкритий
Заводський номер
С12-125
Кількість на модель
1
№
3
Назва деталі
Плунжер
Заводський номер
P21-125-MOD
Кількість на модель
1
№
4
Назва деталі
Корпус клапана закритий
Заводський номер
C13-125MOD
Кількість на модель
1
№
5
Назва деталі
Сідло клапана
Заводський номер
V11-125
Кількість на модель
1
№
6
Назва деталі
Тримач сідла клапана
Заводський номер
Р12-125
Кількість на модель
1
№
8
Назва деталі
Муфта перехідна
Заводський номер
Муфта переходная
Кількість на модель
1
№
9
Назва деталі
Ніпель подовжувальний
Заводський номер
Ниппель удлинительный
Кількість на модель
2
№
10
Назва деталі
Муфта
Заводський номер
Муфта
Кількість на модель
3
№
11
Назва деталі
Циліндр
Заводський номер
В12-125
Кількість на модель
1
№
12
Назва деталі
Корпус клапана закритий
Заводський номер
Корпус клапана закрытый
Кількість на модель
1
№
13
Назва деталі
Сідло клапана
Заводський номер
V11-175
Кількість на модель
1
№
14
Назва деталі
Тримач сідла клапана
Заводський номер
Держатель седла клапана
Кількість на модель
1
№
16
Назва деталі
Втулка запобігає. плунжера
Заводський номер
Втулка предохранит плунжера
Кількість на модель
1
№
17
Назва деталі
Запобіжний ковпак
Заводський номер
Колпак предохранительный
Кількість на модель
1
№
18
Назва деталі
Втулка переходная
Заводський номер
Втулка переходная
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Перехідник штока | Переходник штока | 1 | 1 | 1 | |||
| 2 | Шток плунжера | R11-20-MOD | 1 | 1 | 2 | |||
| 3 | Корпус клапана відкритий | С12-125 | 1 | 1 | 3 | |||
| 4 | Плунжер | P21-125-MOD | 1 | 1 | 4 | |||
| 5 | Корпус клапана закритий | C13-125MOD | 1 | 1 | 5 | |||
| 6 | Сідло клапана | V11-125 | 1 | 1 | 6 | |||
| 8 | Тримач сідла клапана | Р12-125 | 1 | 1 | 8 | |||
| 9 | Муфта перехідна | Муфта переходная | 1 | 1 | 9 | |||
| 10 | Ніпель подовжувальний | Ниппель удлинительный | 2 | 2 | 10 | |||
| 11 | Муфта | Муфта | 3 | 3 | 11 | |||
| 12 | Циліндр | В12-125 | 1 | 1 | 12 | |||
| 13 | Корпус клапана закритий | Корпус клапана закрытый | 1 | 1 | 13 | |||
| 14 | Сідло клапана | V11-175 | 1 | 1 | 14 | |||
| 16 | Тримач сідла клапана | Держатель седла клапана | 1 | 1 | 16 | |||
| 17 | Втулка запобігає. плунжера | Втулка предохранит плунжера | 1 | 1 | 17 | |||
| 18 | Запобіжний ковпак | Колпак предохранительный | 1 | 1 | 18 | |||
| 19 | Втулка переходная | Втулка переходная | 1 | 1 | 19 |
