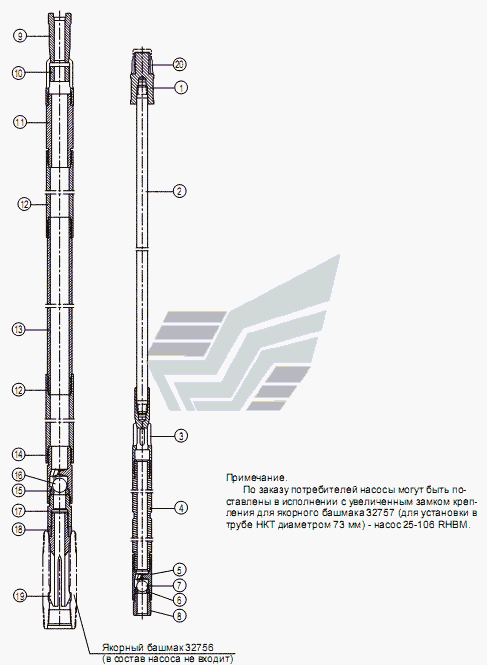

Насос вставний із нижнім механічним кріпленням RHBM
100%
Назва деталі
Перехідник штока
Заводський номер
В21-20
Кількість на модель
1
№
1
Назва деталі
Шток плунжера
Заводський номер
R11-20-MOD
Кількість на модель
1
№
2
Назва деталі
Корпус клапана відкритий
Заводський номер
С12-106
Кількість на модель
1
№
3
Назва деталі
Плунжер
Заводський номер
Р21-106-MOD
Кількість на модель
1
№
4
Назва деталі
Корпус клапана закритий
Заводський номер
C13-106-MOD
Кількість на модель
1
№
5
Назва деталі
Сідло клапана
Заводський номер
V11-106
Кількість на модель
1
№
6
Назва деталі
Тримач сідла клапана
Заводський номер
Р12-106
Кількість на модель
1
№
8
Назва деталі
Направляюча штока
Заводський номер
Направляющая штока
Кількість на модель
1
№
9
Назва деталі
Гільза
Заводський номер
Гильза
Кількість на модель
1
№
10
Назва деталі
З'єднувач
Заводський номер
С21-20
Кількість на модель
1
№
11
Назва деталі
Муфта подовжувальна
Заводський номер
С31-106
Кількість на модель
2
№
12
Назва деталі
Циліндр
Заводський номер
В12-106
Кількість на модель
1
№
13
Назва деталі
Корпус клапана закритий
Заводський номер
С14-20
Кількість на модель
1
№
14
Назва деталі
Сідло клапана
Заводський номер
V11-175
Кількість на модель
1
№
15
Назва деталі
Ніпель анкерний
Заводський номер
S22-20
Кількість на модель
1
№
17
Назва деталі
Запобіжний ковпак
Заводський номер
Колпак предохранительный
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Перехідник штока | В21-20 | 1 | 1 | 1 | |||
| 2 | Шток плунжера | R11-20-MOD | 1 | 1 | 2 | |||
| 3 | Корпус клапана відкритий | С12-106 | 1 | 1 | 3 | |||
| 4 | Плунжер | Р21-106-MOD | 1 | 1 | 4 | |||
| 5 | Корпус клапана закритий | C13-106-MOD | 1 | 1 | 5 | |||
| 6 | Сідло клапана | V11-106 | 1 | 1 | 6 | |||
| 8 | Тримач сідла клапана | Р12-106 | 1 | 1 | 8 | |||
| 9 | Направляюча штока | Направляющая штока | 1 | 1 | 9 | |||
| 10 | Гільза | Гильза | 1 | 1 | 10 | |||
| 11 | З'єднувач | С21-20 | 1 | 1 | 11 | |||
| 12 | Муфта подовжувальна | С31-106 | 2 | 2 | 12 | |||
| 13 | Циліндр | В12-106 | 1 | 1 | 13 | |||
| 14 | Корпус клапана закритий | С14-20 | 1 | 1 | 14 | |||
| 15 | Сідло клапана | V11-175 | 1 | 1 | 15 | |||
| 17 | Ніпель анкерний | S22-20 | 1 | 1 | 17 | |||
| 20 | Запобіжний ковпак | Колпак предохранительный | 1 | 1 | 20 |
