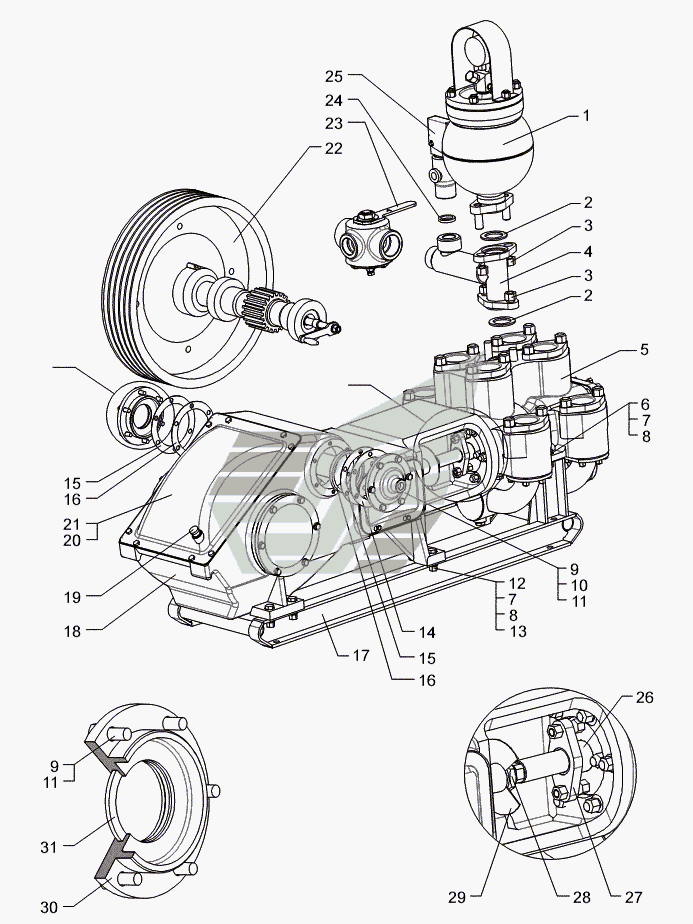

Насос поршневий буровий, Виконання: НБ (НБ, НБ, НБ), НБ (НБ, НБ, НБ)
100%
Назва деталі
Компенсатор сферичний
Заводський номер
КС-10.00.000-01
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
11Г-2-1
Кількість на модель
2
№
2
Назва деталі
Гайка M
Заводський номер
Гайка М24
Кількість на модель
4
№
3
Назва деталі
Трійник
Заводський номер
КС-10.05.00.000
Кількість на модель
1
№
4
Назва деталі
Гідравлічний блок
Заводський номер
НБ32.02.000
Кількість на модель
1
№
5
Назва деталі
гвинт
Заводський номер
Болт М16x50
Кількість на модель
2
№
6
Назва деталі
Гайка M
Заводський номер
Гайка М16
Кількість на модель
22
№
7
Назва деталі
Диск G
Заводський номер
Шайба 16.65Г
Кількість на модель
8
№
8
Назва деталі
Кришка
Заводський номер
11Г-1-80
Кількість на модель
1
№
9
Назва деталі
гвинт
Заводський номер
Болт М12x35
Кількість на модель
12
№
10
Назва деталі
Диск G
Заводський номер
Шайба 12.65Г
Кількість на модель
12
№
11
Назва деталі
гвинт
Заводський номер
Болт М16x60
Кількість на модель
6
№
12
Назва деталі
Шайба
Заводський номер
Шайба 16
Кількість на модель
6
№
13
Назва деталі
Прокладка
Заводський номер
11Г-1-31-02
Кількість на модель
4
№
14
Назва деталі
Прокладка
Заводський номер
11Г-1-31-01
Кількість на модель
4
№
15
Назва деталі
КІЛЬЦО
Заводський номер
11Г-1-88
Кількість на модель
1
№
16
Назва деталі
Рамка
Заводський номер
НБ32.00.030
Кількість на модель
1
№
17
Назва деталі
Блок приводу
Заводський номер
НБ32.01.000
Кількість на модель
1
№
18
Назва деталі
Маслопокажчик
Заводський номер
НБ32.00.040
Кількість на модель
1
№
19
Назва деталі
Кришка станини
Заводський номер
НБ32.03.000
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
Болт М10x20
Кількість на модель
8
№
21
Назва деталі
Вузол трансмісійний
Заводський номер
Узел трансмиссионный 05
Кількість на модель
1
№
22
Назва деталі
Кран триходовий
Заводський номер
НБ40.01.110
Кількість на модель
1
№
23
Назва деталі
Набивка сальника
Заводський номер
11ГрИ.07.003
Кількість на модель
1
№
24
Назва деталі
Клапан запобіжний
Заводський номер
КС-10.12.00.000
Кількість на модель
1
№
25
Назва деталі
Втулка натискного фланця
Заводський номер
11ГрИ.04.003
Кількість на модель
2
№
26
Назва деталі
Фланець натискний
Заводський номер
11ГрИ.04.001
Кількість на модель
2
№
27
Назва деталі
Контргайка штока поршня
Заводський номер
НБ32.00.008
Кількість на модель
2
№
28
Назва деталі
Диск-відбивач
Заводський номер
НБ32.00.006
Кількість на модель
2
№
29
Назва деталі
Кришка
Заводський номер
11Г-1-26
Кількість на модель
1
№
30
Назва деталі
Кільце СП- - -
Заводський номер
Кольцо СП-98-79-7
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компенсатор сферичний | КС-10.00.000-01 | 1 | 1 | 1 | |||
| 2 | Прокладка | 11Г-2-1 | 2 | 2 | 2 | |||
| 3 | Гайка M | Гайка М24 | 4 | 4 | 3 | |||
| 4 | Трійник | КС-10.05.00.000 | 1 | 1 | 4 | |||
| 5 | Гідравлічний блок | НБ32.02.000 | 1 | 1 | 5 | |||
| 6 | гвинт | Болт М16x50 | 2 | 2 | 6 | |||
| 7 | Гайка M | Гайка М16 | 22 | 22 | 7 | |||
| 8 | Диск G | Шайба 16.65Г | 8 | 8 | 8 | |||
| 9 | Кришка | 11Г-1-80 | 1 | 1 | 9 | |||
| 10 | гвинт | Болт М12x35 | 12 | 12 | 10 | |||
| 11 | Диск G | Шайба 12.65Г | 12 | 12 | 11 | |||
| 12 | гвинт | Болт М16x60 | 6 | 6 | 12 | |||
| 13 | Шайба | Шайба 16 | 6 | 6 | 13 | |||
| 14 | Прокладка | 11Г-1-31-02 | 4 | 4 | 14 | |||
| 15 | Прокладка | 11Г-1-31-01 | 4 | 4 | 15 | |||
| 16 | КІЛЬЦО | 11Г-1-88 | 1 | 1 | 16 | |||
| 17 | Рамка | НБ32.00.030 | 1 | 1 | 17 | |||
| 18 | Блок приводу | НБ32.01.000 | 1 | 1 | 18 | |||
| 19 | Маслопокажчик | НБ32.00.040 | 1 | 1 | 19 | |||
| 20 | Кришка станини | НБ32.03.000 | 1 | 1 | 20 | |||
| 21 | гвинт | Болт М10x20 | 8 | 8 | 21 | |||
| 22 | Вузол трансмісійний | Узел трансмиссионный 05 | 1 | 1 | 22 | |||
| 23 | Кран триходовий | НБ40.01.110 | 1 | 1 | 23 | |||
| 24 | Набивка сальника | 11ГрИ.07.003 | 1 | 1 | 24 | |||
| 25 | Клапан запобіжний | КС-10.12.00.000 | 1 | 1 | 25 | |||
| 26 | Втулка натискного фланця | 11ГрИ.04.003 | 2 | 2 | 26 | |||
| 27 | Фланець натискний | 11ГрИ.04.001 | 2 | 2 | 27 | |||
| 28 | Контргайка штока поршня | НБ32.00.008 | 2 | 2 | 28 | |||
| 29 | Диск-відбивач | НБ32.00.006 | 2 | 2 | 29 | |||
| 30 | Кришка | 11Г-1-26 | 1 | 1 | 30 | |||
| 31 | Кільце СП- - - | Кольцо СП-98-79-7 | 1 | 1 | 31 |
