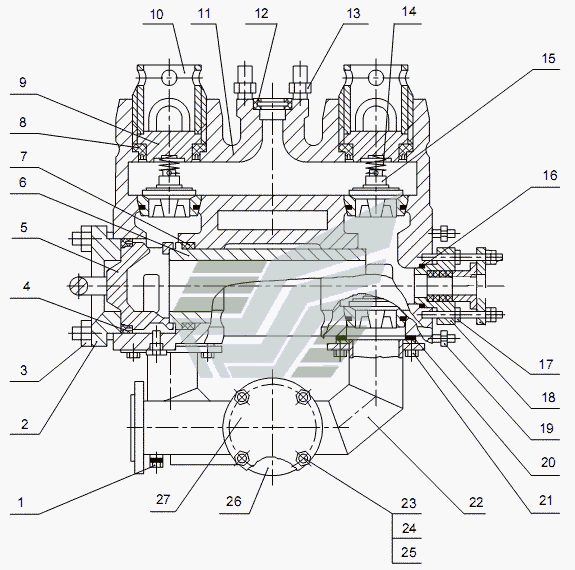

Гідравлічна частина АФНІ.
100%
Назва деталі
Корок
Заводський номер
11ГрИ.04.006
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
АФНИ.711374.001
Кількість на модель
2
№
2
Назва деталі
Горіх
Заводський номер
АФНИ.758412.008
Кількість на модель
8
№
3
Назва деталі
Манжета
Заводський номер
АФНИ.754171.003
Кількість на модель
2
№
4
Назва деталі
Коронка
Заводський номер
АФНИ.304269.002
Кількість на модель
2
№
5
Назва деталі
Втулка циліндрова
Заводський номер
АФНИ.715441.001-01
Кількість на модель
2
№
6
Назва деталі
Ущільнення циліндрової втулки
Заводський номер
АФНИ.754152.017
Кількість на модель
2
№
7
Назва деталі
Ущільнення кришки клапана
Заводський номер
НБ-80.02.00.009
Кількість на модель
8
№
8
Назва деталі
Кришка клапана
Заводський номер
АФНИ.301265.007
Кількість на модель
8
№
9
Назва деталі
Гайка клапанної кришки
Заводський номер
АФНИ.713542.002
Кількість на модель
8
№
10
Назва деталі
Блок клапанних коробок
Заводський номер
АФНИ.306555.002
Кількість на модель
1
№
11
Назва деталі
Ущільнення
Заводський номер
АФНИ.754171.004
Кількість на модель
2
№
12
Назва деталі
Нат М.Н.
Заводський номер
Гайка М27-6Н.6.0112
Кількість на модель
8
№
13
Назва деталі
Пружина клапана ПР
Заводський номер
НБ-80.02.00.023
Кількість на модель
8
№
14
Назва деталі
Клапан у зборі
Заводський номер
АФНИ.306577.001
Кількість на модель
8
№
15
Назва деталі
Прокладка
Заводський номер
АФНИ.754152.018
Кількість на модель
2
№
16
Назва деталі
Нат М.Н.
Заводський номер
Гайка М20-6Н.6.0112
Кількість на модель
8
№
17
Назва деталі
Корпус сальника
Заводський номер
АФНИ.713352.002
Кількість на модель
2
№
18
Назва деталі
Нат М.Н.
Заводський номер
Гайка М24-6Н.6.0112
Кількість на модель
12
№
19
Назва деталі
Прокладка
Заводський номер
АФНИ.754152.016
Кількість на модель
4
№
20
Назва деталі
Болт M- x
Заводський номер
Болт М16-6gх50.66.0112
Кількість на модель
16
№
21
Назва деталі
Колектор всмоктувальний
Заводський номер
АФНИ.302631.003
Кількість на модель
1
№
22
Назва деталі
Болт M- x
Заводський номер
Болт М10-6gх55.66.019
Кількість на модель
4
№
23
Назва деталі
Гайка М10-6Н.6.019
Заводський номер
Гайка М10-6Н.6.019
Кількість на модель
4
№
24
Назва деталі
Шайба
Заводський номер
Шайба 10.65Г.019
Кількість на модель
4
№
25
Назва деталі
Прокладка
Заводський номер
ЦА320А.04.00.301-01
Кількість на модель
1
№
26
Назва деталі
Заглушка
Заводський номер
АФНИ.711112.005
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корок | 11ГрИ.04.006 | 1 | 1 | 1 | |||
| 2 | Кришка | АФНИ.711374.001 | 2 | 2 | 2 | |||
| 3 | Горіх | АФНИ.758412.008 | 8 | 8 | 3 | |||
| 4 | Манжета | АФНИ.754171.003 | 2 | 2 | 4 | |||
| 5 | Коронка | АФНИ.304269.002 | 2 | 2 | 5 | |||
| 6 | Втулка циліндрова | АФНИ.715441.001-01 | 2 | 2 | 6 | |||
| 7 | Ущільнення циліндрової втулки | АФНИ.754152.017 | 2 | 2 | 7 | |||
| 8 | Ущільнення кришки клапана | НБ-80.02.00.009 | 8 | 8 | 8 | |||
| 9 | Кришка клапана | АФНИ.301265.007 | 8 | 8 | 9 | |||
| 10 | Гайка клапанної кришки | АФНИ.713542.002 | 8 | 8 | 10 | |||
| 11 | Блок клапанних коробок | АФНИ.306555.002 | 1 | 1 | 11 | |||
| 12 | Ущільнення | АФНИ.754171.004 | 2 | 2 | 12 | |||
| 13 | Нат М.Н. | Гайка М27-6Н.6.0112 | 8 | 8 | 13 | |||
| 14 | Пружина клапана ПР | НБ-80.02.00.023 | 8 | 8 | 14 | |||
| 15 | Клапан у зборі | АФНИ.306577.001 | 8 | 8 | 15 | |||
| 16 | Прокладка | АФНИ.754152.018 | 2 | 2 | 16 | |||
| 17 | Нат М.Н. | Гайка М20-6Н.6.0112 | 8 | 8 | 17 | |||
| 18 | Корпус сальника | АФНИ.713352.002 | 2 | 2 | 18 | |||
| 19 | Нат М.Н. | Гайка М24-6Н.6.0112 | 12 | 12 | 19 | |||
| 20 | Прокладка | АФНИ.754152.016 | 4 | 4 | 20 | |||
| 21 | Болт M- x | Болт М16-6gх50.66.0112 | 16 | 16 | 21 | |||
| 22 | Колектор всмоктувальний | АФНИ.302631.003 | 1 | 1 | 22 | |||
| 23 | Болт M- x | Болт М10-6gх55.66.019 | 4 | 4 | 23 | |||
| 24 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | 4 | 4 | 24 | |||
| 25 | Шайба | Шайба 10.65Г.019 | 4 | 4 | 25 | |||
| 26 | Прокладка | ЦА320А.04.00.301-01 | 1 | 1 | 26 | |||
| 27 | Заглушка | АФНИ.711112.005 | 1 | 1 | 27 |
