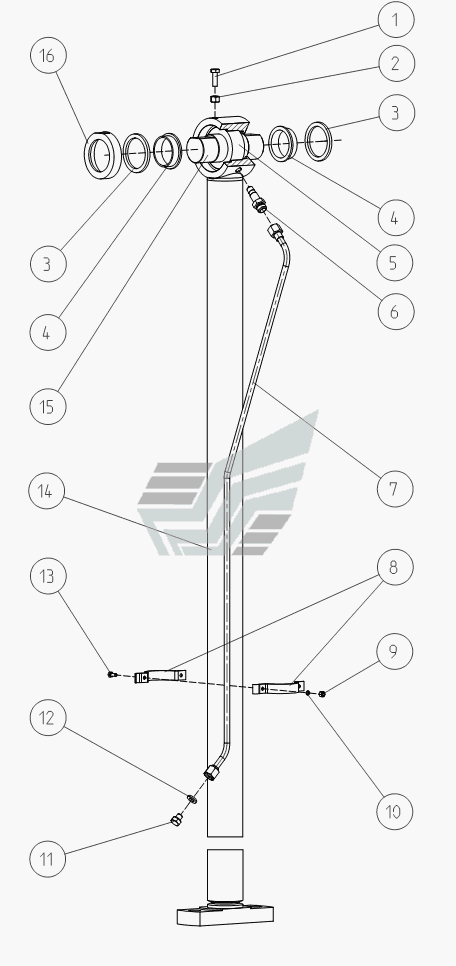

Кривошипний вузол AFN.
100%
Назва деталі
гвинт
Заводський номер
Болт М10х30
Кількість на модель
1
№
1
Назва деталі
Гайка M
Заводський номер
Гайка М10
Кількість на модель
1
№
2
Назва деталі
Кільце ущільнювальне
Заводський номер
ДПКР.754171.00
Кількість на модель
2
№
3
Назва деталі
Втулка
Заводський номер
ДПКР.711341.00
Кількість на модель
2
№
4
Назва деталі
Підшипник ШС К
Заводський номер
Подшипник ШС 60 К
Кількість на модель
1
№
5
Назва деталі
Перехідник
Заводський номер
ДПКР.753137.00
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
АФНИ.302541.00
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
АФНИ.745482.00
Кількість на модель
2
№
8
Назва деталі
Гайка M
Заводський номер
Гайка М6
Кількість на модель
2
№
9
Назва деталі
Шайба
Заводський номер
Шайба 6
Кількість на модель
2
№
10
Назва деталі
Корок
Заводський номер
ДПКР.758121.00
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
ДПКР.754152.00
Кількість на модель
1
№
12
Назва деталі
Bolt Mx
Заводський номер
Болт 4М6х16
Кількість на модель
2
№
13
Назва деталі
Шатун
Заводський номер
АФНИ.304513.00
Кількість на модель
1
№
14
Назва деталі
Палец
Заводський номер
ДПКР.711411.00
Кількість на модель
1
№
15
Назва деталі
КІЛЬЦО
Заводський номер
ДПКР.711153.00
Кількість на модель
1
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | Болт М10х30 | 1 | 1 | 1 | |||
| 2 | Гайка M | Гайка М10 | 1 | 1 | 2 | |||
| 3 | Кільце ущільнювальне | ДПКР.754171.00 | 2 | 2 | 3 | |||
| 4 | Втулка | ДПКР.711341.00 | 2 | 2 | 4 | |||
| 5 | Підшипник ШС К | Подшипник ШС 60 К | 1 | 1 | 5 | |||
| 6 | Перехідник | ДПКР.753137.00 | 1 | 1 | 6 | |||
| 7 | Трубопровід | АФНИ.302541.00 | 1 | 1 | 7 | |||
| 8 | Хомут | АФНИ.745482.00 | 2 | 2 | 8 | |||
| 9 | Гайка M | Гайка М6 | 2 | 2 | 9 | |||
| 10 | Шайба | Шайба 6 | 2 | 2 | 10 | |||
| 11 | Корок | ДПКР.758121.00 | 1 | 1 | 11 | |||
| 12 | Прокладка | ДПКР.754152.00 | 1 | 1 | 12 | |||
| 13 | Bolt Mx | Болт 4М6х16 | 2 | 2 | 13 | |||
| 14 | Шатун | АФНИ.304513.00 | 1 | 1 | 14 | |||
| 15 | Палец | ДПКР.711411.00 | 1 | 1 | 15 | |||
| 16 | КІЛЬЦО | ДПКР.711153.00 | 1 | 1 | 16 |
