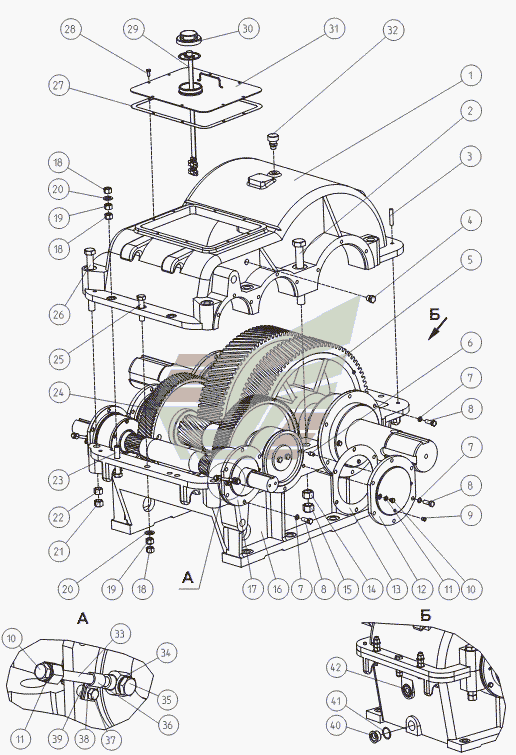

Редуктор РП-450 ДПКР.301123.001
100%
Назва деталі
Кришка корпусу
Заводський номер
ДПКР735214.002
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
ДПКР.758121.007
Кількість на модель
4
№
2
Назва деталі
Штифт __NT__0__х__NT__1__
Заводський номер
Штифт 16х80
Кількість на модель
2
№
3
Назва деталі
Корок
Заводський номер
АФНИ.753125.009
Кількість на модель
2
№
4
Назва деталі
Ведений вал
Заводський номер
АФНИ.303742.001
Кількість на модель
1
№
5
Назва деталі
Штифт
Заводський номер
ДПКР.758353.001
Кількість на модель
2
№
6
Назва деталі
Диск G
Заводський номер
Шайба 16.65Г
Кількість на модель
36
№
7
Назва деталі
гвинт
Заводський номер
Болт М16x45
Кількість на модель
36
№
8
Назва деталі
Корок
Заводський номер
ДПКР.714713.001
Кількість на модель
2
№
9
Назва деталі
Затор
Заводський номер
ДПКР.758121.004
Кількість на модель
4
№
10
Назва деталі
Прокладка
Заводський номер
ДПКР754152.001
Кількість на модель
4
№
11
Назва деталі
Кришка
Заводський номер
ДПКР.711424.001
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
ДПКР744162.001
Кількість на модель
2
№
13
Назва деталі
Гайка М36
Заводський номер
Гайка М36
Кількість на модель
4
№
14
Назва деталі
Корпус
Заводський номер
ДПКР.732151.001
Кількість на модель
1
№
16
Назва деталі
Ведучий вал
Заводський номер
АФНИ.303766.005
Кількість на модель
1
№
17
Назва деталі
Гайка M
Заводський номер
Гайка М24
Кількість на модель
12
№
18
Назва деталі
Шайба
Заводський номер
Шайба 24
Кількість на модель
8
№
20
Назва деталі
Гайка
Заводський номер
Гайка М30
Кількість на модель
4
№
21
Назва деталі
Болт
Заводський номер
ДПКР.758121.010
Кількість на модель
4
№
23
Назва деталі
Проміжний вал
Заводський номер
АФНИ.303744.001
Кількість на модель
1
№
24
Назва деталі
Болт M24x110
Заводський номер
Болт М24x110
Кількість на модель
4
№
25
Назва деталі
гвинт
Заводський номер
ДПКР.758121.006
Кількість на модель
4
№
26
Назва деталі
Прокладка
Заводський номер
ДПКР.754142.001
Кількість на модель
1
№
27
Назва деталі
Болт M10x25
Заводський номер
Болт М10x25
Кількість на модель
8
№
28
Назва деталі
Масломір
Заводський номер
ДПКР.305449.002
Кількість на модель
1
№
29
Назва деталі
Кришка
Заводський номер
ДПКР.725326.002
Кількість на модель
1
№
30
Назва деталі
Люк
Заводський номер
ДПКР.305354.001
Кількість на модель
1
№
31
Назва деталі
Віддушина
Заводський номер
АФНИ.306577.010
Кількість на модель
1
№
32
Назва деталі
Трубопровід
Заводський номер
АФНИ.302111.001
Кількість на модель
2
№
33
Назва деталі
Прокладка
Заводський номер
ДПКР754152.004
Кількість на модель
4
№
34
Назва деталі
Штуцер
Заводський номер
АФНИ.753125.003
Кількість на модель
2
№
35
Назва деталі
Хомут
Заводський номер
АФНИ.745464.005
Кількість на модель
2
№
36
Назва деталі
Болт M4
Заводський номер
Болт 4М8x20
Кількість на модель
2
№
37
Назва деталі
Диск G
Заводський номер
Шайба 8.65Г
Кількість на модель
2
№
38
Назва деталі
Втулка
Заводський номер
АФНИ.723111.058
Кількість на модель
2
№
39
Назва деталі
Корок
Заводський номер
АФНИ.713514.001
Кількість на модель
1
№
40
Назва деталі
Візуальний масляний покажчик
Заводський номер
АФНИ.305441.013
Кількість на модель
1
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кришка корпусу | ДПКР735214.002 | 1 | 1 | 1 | |||
| 2 | гвинт | ДПКР.758121.007 | 4 | 4 | 2 | |||
| 3 | Штифт __NT__0__х__NT__1__ | Штифт 16х80 | 2 | 2 | 3 | |||
| 4 | Корок | АФНИ.753125.009 | 2 | 2 | 4 | |||
| 5 | Ведений вал | АФНИ.303742.001 | 1 | 1 | 5 | |||
| 6 | Штифт | ДПКР.758353.001 | 2 | 2 | 6 | |||
| 7 | Диск G | Шайба 16.65Г | 36 | 36 | 7 | |||
| 8 | гвинт | Болт М16x45 | 36 | 36 | 8 | |||
| 9 | Корок | ДПКР.714713.001 | 2 | 2 | 9 | |||
| 10 | Затор | ДПКР.758121.004 | 4 | 4 | 10 | |||
| 11 | Прокладка | ДПКР754152.001 | 4 | 4 | 11 | |||
| 12 | Кришка | ДПКР.711424.001 | 1 | 1 | 12 | |||
| 13 | Прокладка | ДПКР744162.001 | 2 | 2 | 13 | |||
| 14 | Гайка М36 | Гайка М36 | 4 | 4 | 14 | |||
| 16 | Корпус | ДПКР.732151.001 | 1 | 1 | 16 | |||
| 17 | Ведучий вал | АФНИ.303766.005 | 1 | 1 | 17 | |||
| 18 | Гайка M | Гайка М24 | 12 | 12 | 18 | |||
| 20 | Шайба | Шайба 24 | 8 | 8 | 20 | |||
| 21 | Гайка | Гайка М30 | 4 | 4 | 21 | |||
| 23 | Болт | ДПКР.758121.010 | 4 | 4 | 23 | |||
| 24 | Проміжний вал | АФНИ.303744.001 | 1 | 1 | 24 | |||
| 25 | Болт M24x110 | Болт М24x110 | 4 | 4 | 25 | |||
| 26 | гвинт | ДПКР.758121.006 | 4 | 4 | 26 | |||
| 27 | Прокладка | ДПКР.754142.001 | 1 | 1 | 27 | |||
| 28 | Болт M10x25 | Болт М10x25 | 8 | 8 | 28 | |||
| 29 | Масломір | ДПКР.305449.002 | 1 | 1 | 29 | |||
| 30 | Кришка | ДПКР.725326.002 | 1 | 1 | 30 | |||
| 31 | Люк | ДПКР.305354.001 | 1 | 1 | 31 | |||
| 32 | Віддушина | АФНИ.306577.010 | 1 | 1 | 32 | |||
| 33 | Трубопровід | АФНИ.302111.001 | 2 | 2 | 33 | |||
| 34 | Прокладка | ДПКР754152.004 | 4 | 4 | 34 | |||
| 35 | Штуцер | АФНИ.753125.003 | 2 | 2 | 35 | |||
| 36 | Хомут | АФНИ.745464.005 | 2 | 2 | 36 | |||
| 37 | Болт M4 | Болт 4М8x20 | 2 | 2 | 37 | |||
| 38 | Диск G | Шайба 8.65Г | 2 | 2 | 38 | |||
| 39 | Втулка | АФНИ.723111.058 | 2 | 2 | 39 | |||
| 40 | Корок | АФНИ.713514.001 | 1 | 1 | 40 | |||
| 42 | Візуальний масляний покажчик | АФНИ.305441.013 | 1 | 1 | 42 |
