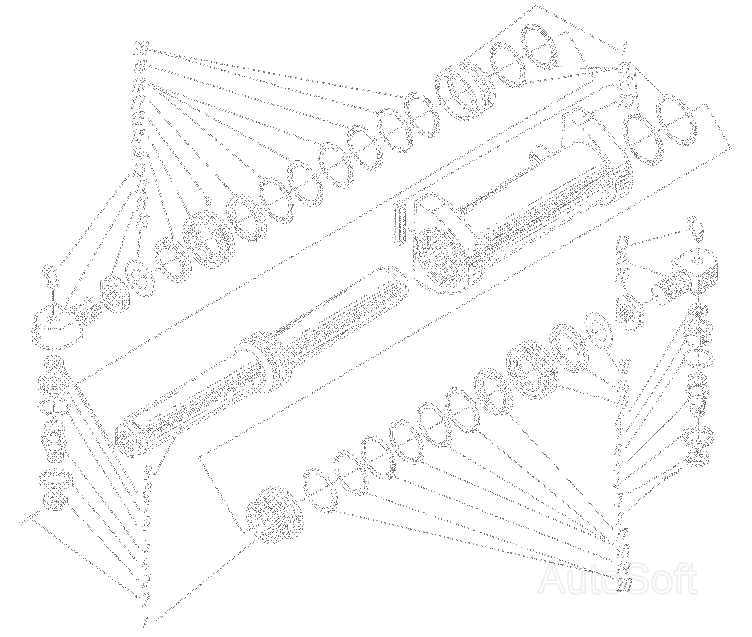

Гідроциліндр ДІЖК.
100%
Назва деталі
Гідроциліндр
Заводський номер
ДИЖК.306624.001
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
ДИЖК.713651.005
Кількість на модель
2
№
1
Назва деталі
Шплінт ГОСТ
Заводський номер
[Шплинт 4x40.01.15 ГОСТ397-79]
Кількість на модель
2
№
2
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
[Гайка М18х1,5-6Н. 5.019 ГОСТ5919-73]
Кількість на модель
2
№
3
Назва деталі
Шайба
Заводський номер
ДИЖК.75М94.0П
Кількість на модель
2
№
4
Назва деталі
Палец
Заводський номер
ДИЖК.716524.001
Кількість на модель
2
№
5
Назва деталі
Кільце В.Ц.хр ГОСТ
Заводський номер
[Кольцо В35.Ц15.хр ГОСТ13943-86]
Кількість на модель
2
№
6
Назва деталі
Підшипник- ЕШС ГОСТ
Заводський номер
[Подшипник 1-ЕШС20 ГОСТ3635-78]
Кількість на модель
2
№
7
Назва деталі
Кільце В.Ц.хр ГОСТ
Заводський номер
[Кольцо В20.Ц15.хр ГОСТ13942-86]
Кількість на модель
2
№
8
Назва деталі
Шток
Заводський номер
ДИЖК.306743.014
Кількість на модель
1
№
9
Назва деталі
Шайба
Заводський номер
ДИЖК.758481.003
Кількість на модель
2
№
10
Назва деталі
Горіх
Заводський номер
ДИЖК.758441.006
Кількість на модель
1
№
11
Назва деталі
Головка
Заводський номер
ДИЖК.752286.009
Кількість на модель
1
№
12
Назва деталі
ГОСТ
Заводський номер
[Масленка 2.3.45.01 ГОСТ19853-74]
Кількість на модель
2
№
13
Назва деталі
Грязезнімач
Заводський номер
8ХЮ.322.004-14
Кількість на модель
2
№
14
Назва деталі
Горіх
Заводський номер
ДИБМ.758446.008
Кількість на модель
2
№
15
Назва деталі
Фіксатор
Заводський номер
ДИЖК.713111.007
Кількість на модель
2
№
16
Назва деталі
КІЛЬЦО
Заводський номер
ДИЖК.711145.002-18
Кількість на модель
2
№
17
Назва деталі
Ущільнювач
Заводський номер
8ХЮ.373.027-18
Кількість на модель
6
№
18
Назва деталі
КІЛЬЦО
Заводський номер
ДИЖК.712377.001-18
Кількість на модель
2
№
19
Назва деталі
Прокладка
Заводський номер
ДИЖК.711141.150-18
Кількість на модель
10
№
20
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 064-70-36-2-2 ГОСТ18329-73]
Кількість на модель
4
№
21
Назва деталі
Фіксатор
Заводський номер
ДИЖК.741131.627
Кількість на модель
1
№
22
Назва деталі
Циліндр
Заводський номер
ДИЖК.304131.037
Кількість на модель
1
№
23
Назва деталі
Головка
Заводський номер
ДИЖК.752286.009-02
Кількість на модель
1
№
24
Назва деталі
Горіх
Заводський номер
ДИЖК.758441.006-02
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр | ДИЖК.306624.001 | 1 | 1 | |||||
| 1 | Корпус | ДИЖК.713651.005 | 2 | 2 | 1 | |||
| 2 | Шплінт ГОСТ | [Шплинт 4x40.01.15 ГОСТ397-79] | 2 | 2 | 2 | |||
| 3 | Горіх Mx, N. ГОСТ | [Гайка М18х1,5-6Н. 5.019 ГОСТ5919-73] | 2 | 2 | 3 | |||
| 4 | Шайба | ДИЖК.75М94.0П | 2 | 2 | 4 | |||
| 5 | Палец | ДИЖК.716524.001 | 2 | 2 | 5 | |||
| 6 | Кільце В.Ц.хр ГОСТ | [Кольцо В35.Ц15.хр ГОСТ13943-86] | 2 | 2 | 6 | |||
| 7 | Підшипник- ЕШС ГОСТ | [Подшипник 1-ЕШС20 ГОСТ3635-78] | 2 | 2 | 7 | |||
| 8 | Кільце В.Ц.хр ГОСТ | [Кольцо В20.Ц15.хр ГОСТ13942-86] | 2 | 2 | 8 | |||
| 9 | Шток | ДИЖК.306743.014 | 1 | 1 | 9 | |||
| 10 | Шайба | ДИЖК.758481.003 | 2 | 2 | 10 | |||
| 11 | Горіх | ДИЖК.758441.006 | 1 | 1 | 11 | |||
| 12 | Головка | ДИЖК.752286.009 | 1 | 1 | 12 | |||
| 13 | ГОСТ | [Масленка 2.3.45.01 ГОСТ19853-74] | 2 | 2 | 13 | |||
| 14 | Грязезнімач | 8ХЮ.322.004-14 | 2 | 2 | 14 | |||
| 15 | Горіх | ДИБМ.758446.008 | 2 | 2 | 15 | |||
| 16 | Фіксатор | ДИЖК.713111.007 | 2 | 2 | 16 | |||
| 17 | КІЛЬЦО | ДИЖК.711145.002-18 | 2 | 2 | 17 | |||
| 18 | Ущільнювач | 8ХЮ.373.027-18 | 6 | 6 | 18 | |||
| 19 | КІЛЬЦО | ДИЖК.712377.001-18 | 2 | 2 | 19 | |||
| 20 | Прокладка | ДИЖК.711141.150-18 | 10 | 10 | 20 | |||
| 21 | Кільце - - ГОСТ | [Кольцо 064-70-36-2-2 ГОСТ18329-73] | 4 | 4 | 21 | |||
| 22 | Фіксатор | ДИЖК.741131.627 | 1 | 1 | 22 | |||
| 23 | Циліндр | ДИЖК.304131.037 | 1 | 1 | 23 | |||
| 24 | Головка | ДИЖК.752286.009-02 | 1 | 1 | 24 | |||
| 25 | Горіх | ДИЖК.758441.006-02 | 1 | 1 | 25 |
