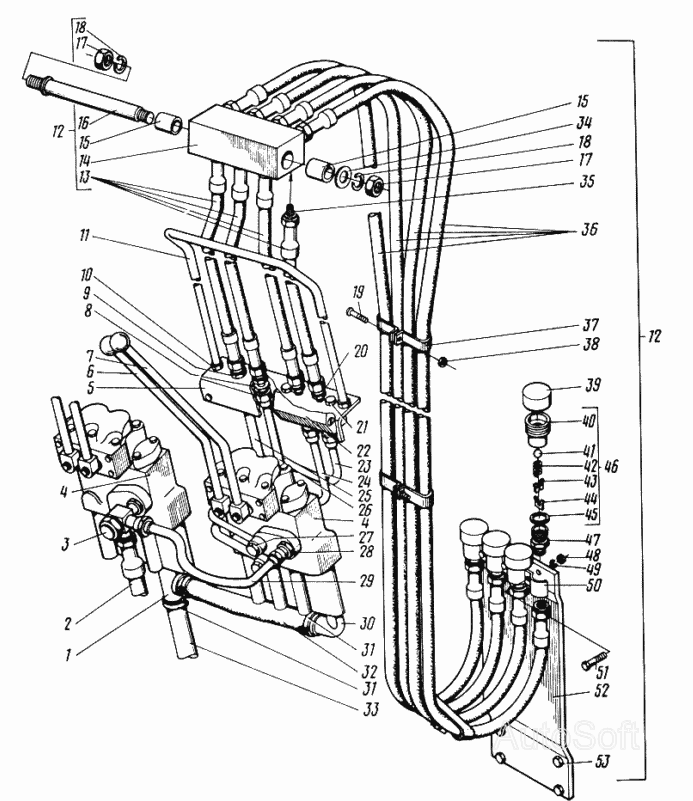

Гідропривод навісних пристроїв
100%
Назва деталі
Шайба 6.65Г.019 ГОСТ
Заводський номер
[Шайба 6.65Г.019 ГОСТ6402-70]
Кількість на модель
№
49
Назва деталі
Шайба 8.65Г.019 ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Кількість на модель
№
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ5915-70]
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
201.04.00.042
Кількість на модель
№
Назва деталі
КІЛЬЦО
Заводський номер
НШ4Б-0505046
Кількість на модель
№
Назва деталі
Заглушка
Заводський номер
8ХЮ.322.032-06
Кількість на модель
№
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М6-6Н.5.019 ГОСТ5915-70]
Кількість на модель
№
48
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх25.58.019 ГОСТ7798-70]
Кількість на модель
№
Назва деталі
Патрубок
Заводський номер
205.14.00.040-02
Кількість на модель
№
1
Назва деталі
Рукав високого тиску
Заводський номер
5ХЮ.462.176-30
Кількість на модель
№
2
Назва деталі
Горіх
Заводський номер
8ХЮ.940.036-06
Кількість на модель
№
3
Назва деталі
Розподільник
Заводський номер
Р80-2/2-44 ОСТ23.1.96-87
Кількість на модель
№
4
Назва деталі
Кронштейн
Заводський номер
203.17.00.001
Кількість на модель
№
5
Назва деталі
Ручка.
Заводський номер
205.14.00.090-02
Кількість на модель
№
6
Назва деталі
Ручка.
Заводський номер
205.14.00.090-03
Кількість на модель
№
7
Назва деталі
Штуцер
Заводський номер
203.07.00.002
Кількість на модель
№
8
Назва деталі
Горіх
Заводський номер
8ХЮ.940.037-04
Кількість на модель
№
9
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М10-6Н.5.019 ГОСТ5915-70]
Кількість на модель
№
10
Назва деталі
Скоба
Заводський номер
203.17.00.002
Кількість на модель
№
11
Назва деталі
Пристрій натяжний
Заводський номер
ДИБМ.304322.001
Кількість на модель
№
12
Назва деталі
Пристрій натяжний
Заводський номер
ДИБМ.304322.001-01
Кількість на модель
№
12
Назва деталі
Пристрій натяжний
Заводський номер
ДИБМ.304322.001-02
Кількість на модель
№
12
Назва деталі
Рукав високого тиску
Заводський номер
5ХЮ.462.184-36
Кількість на модель
№
13
Назва деталі
Колектор
Заводський номер
6ХЮ.670.013
Кількість на модель
№
14
Назва деталі
Втулка
Заводський номер
205.07.03.008
Кількість на модель
№
15
Назва деталі
Ось
Заводський номер
ДИБМ.715511.009
Кількість на модель
№
16
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М16-6Н.5.019 ГОСТ5915-70]
Кількість на модель
№
17
Назва деталі
Шайба 16.65Г.019 ГОСТ
Заводський номер
[Шайба 16.65Г.019 ГОСТ6402-70]
Кількість на модель
№
18
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М4-6gх30.58.013 ГОСТ7805-70]
Кількість на модель
№
19
Назва деталі
Штуцер
Заводський номер
8ХЮ.454.096-02
Кількість на модель
№
20
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх16.58.019 ГОСТ7798-70]
Кількість на модель
№
21
Назва деталі
Клапан запобіжний
Заводський номер
5ХЮ.456.137
Кількість на модель
№
22
Назва деталі
Трубопровід
Заводський номер
205.14.00.010-06
Кількість на модель
№
23
Назва деталі
Трубопровід
Заводський номер
205.15.00.010-04
Кількість на модель
№
24
Назва деталі
Трубопровід
Заводський номер
205.14.00.010
Кількість на модель
№
25
Назва деталі
Трубопровід
Заводський номер
205.14.00.010-02
Кількість на модель
№
26
Назва деталі
Штуцер
Заводський номер
201.04.00.008
Кількість на модель
№
27
Назва деталі
Штуцер
Заводський номер
203.07.00.003
Кількість на модель
№
28
Назва деталі
Трубопровід
Заводський номер
205.14.00.020
Кількість на модель
№
29
Назва деталі
Патрубок
Заводський номер
201.04.00.100
Кількість на модель
№
30
Назва деталі
Хомут
Заводський номер
201.04.00.001
Кількість на модель
№
31
Назва деталі
Втулка 25x35- (L=мм) ГОСТ
Заводський номер
[Рукав 25x35-1,6 (L=175мм) ГОСТ10362-76]
Кількість на модель
№
32
Назва деталі
Втулка 25x35- (L=мм) ГОСТ
Заводський номер
[Рукав 25x35-1,6 (L=1500мм) ГОСТ10362-76]
Кількість на модель
№
33
Назва деталі
Шайба __NT__0__.Ст__NT__1__ ГОСТ __NT__2__
Заводський номер
[Шайба 16.02.Ст3.019 ГОСТ11371-78]
Кількість на модель
№
34
Назва деталі
Рукав високого тиску
Заводський номер
5ХЮ.462.184-51
Кількість на модель
№
36
Назва деталі
Хомут
Заводський номер
201.07.03.006
Кількість на модель
№
37
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М4-6Н.5.019 ГОСТ5915-70]
Кількість на модель
№
38
Назва деталі
Шапка
Заводський номер
201.07.03.005
Кількість на модель
№
39
Назва деталі
Корпус запірного пристрою
Заводський номер
1057-4613332-А
Кількість на модель
№
40
Назва деталі
Кулька, ГОСТ
Заводський номер
[Шарик 14,288-60 ГОСТ3722-81]
Кількість на модель
№
41
Назва деталі
Пружина
Заводський номер
А16-2530034-А
Кількість на модель
№
42
Назва деталі
Верхня хрестовина
Заводський номер
1057-4616342-А
Кількість на модель
№
43
Назва деталі
Нижня хрестовина
Заводський номер
1057-4616344-А
Кількість на модель
№
44
Назва деталі
Диск
Заводський номер
1057-4616339
Кількість на модель
№
45
Назва деталі
Клапан запірного пристрою
Заводський номер
3057-4616330
Кількість на модель
№
46
Назва деталі
Штуцер
Заводський номер
205.07.03.001
Кількість на модель
№
47
Назва деталі
Хомут
Заводський номер
201.07.03.001
Кількість на модель
№
50
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх35.58.019 ГОСТ7798-70]
Кількість на модель
№
51
Назва деталі
Кронштейн
Заводський номер
ДИБМ.745522.001
Кількість на модель
№
52
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх25.58.019 ГОСТ7798-70]
Кількість на модель
№
53
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 49 | Шайба 6.65Г.019 ГОСТ | [Шайба 6.65Г.019 ГОСТ6402-70] | 49 | |||||
| Шайба 8.65Г.019 ГОСТ | [Шайба 8.65Г.019 ГОСТ6402-70] | |||||||
| Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ5915-70] | |||||||
| Прокладка | 201.04.00.042 | |||||||
| КІЛЬЦО | НШ4Б-0505046 | |||||||
| Заглушка | 8ХЮ.322.032-06 | |||||||
| 48 | Горіх МН. ГОСТ | [Гайка М6-6Н.5.019 ГОСТ5915-70] | 48 | |||||
| Болт М-х ГОСТ | [Болт М6-6gх25.58.019 ГОСТ7798-70] | |||||||
| 1 | Патрубок | 205.14.00.040-02 | 1 | |||||
| 2 | Рукав високого тиску | 5ХЮ.462.176-30 | 2 | |||||
| 3 | Горіх | 8ХЮ.940.036-06 | 3 | |||||
| 4 | Розподільник | Р80-2/2-44 ОСТ23.1.96-87 | 4 | |||||
| 5 | Кронштейн | 203.17.00.001 | 5 | |||||
| 6 | Ручка. | 205.14.00.090-02 | 6 | |||||
| 7 | Ручка. | 205.14.00.090-03 | 7 | |||||
| 8 | Штуцер | 203.07.00.002 | 8 | |||||
| 9 | Горіх | 8ХЮ.940.037-04 | 9 | |||||
| 10 | Горіх МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ5915-70] | 10 | |||||
| 11 | Скоба | 203.17.00.002 | 11 | |||||
| 12 | Пристрій натяжний | ДИБМ.304322.001 | 12 | |||||
| 12 | Пристрій натяжний | ДИБМ.304322.001-01 | 12 | |||||
| 12 | Пристрій натяжний | ДИБМ.304322.001-02 | 12 | |||||
| 13 | Рукав високого тиску | 5ХЮ.462.184-36 | 13 | |||||
| 14 | Колектор | 6ХЮ.670.013 | 14 | |||||
| 15 | Втулка | 205.07.03.008 | 15 | |||||
| 16 | Ось | ДИБМ.715511.009 | 16 | |||||
| 17 | Горіх МН. ГОСТ | [Гайка М16-6Н.5.019 ГОСТ5915-70] | 17 | |||||
| 18 | Шайба 16.65Г.019 ГОСТ | [Шайба 16.65Г.019 ГОСТ6402-70] | 18 | |||||
| 19 | Болт М-х ГОСТ | [Болт М4-6gх30.58.013 ГОСТ7805-70] | 19 | |||||
| 20 | Штуцер | 8ХЮ.454.096-02 | 20 | |||||
| 21 | Болт М-х ГОСТ | [Болт М8-6gх16.58.019 ГОСТ7798-70] | 21 | |||||
| 22 | Клапан запобіжний | 5ХЮ.456.137 | 22 | |||||
| 23 | Трубопровід | 205.14.00.010-06 | 23 | |||||
| 24 | Трубопровід | 205.15.00.010-04 | 24 | |||||
| 25 | Трубопровід | 205.14.00.010 | 25 | |||||
| 26 | Трубопровід | 205.14.00.010-02 | 26 | |||||
| 27 | Штуцер | 201.04.00.008 | 27 | |||||
| 28 | Штуцер | 203.07.00.003 | 28 | |||||
| 29 | Трубопровід | 205.14.00.020 | 29 | |||||
| 30 | Патрубок | 201.04.00.100 | 30 | |||||
| 31 | Хомут | 201.04.00.001 | 31 | |||||
| 32 | Втулка 25x35- (L=мм) ГОСТ | [Рукав 25x35-1,6 (L=175мм) ГОСТ10362-76] | 32 | |||||
| 33 | Втулка 25x35- (L=мм) ГОСТ | [Рукав 25x35-1,6 (L=1500мм) ГОСТ10362-76] | 33 | |||||
| 34 | Шайба __NT__0__.Ст__NT__1__ ГОСТ __NT__2__ | [Шайба 16.02.Ст3.019 ГОСТ11371-78] | 34 | |||||
| 36 | Рукав високого тиску | 5ХЮ.462.184-51 | 36 | |||||
| 37 | Хомут | 201.07.03.006 | 37 | |||||
| 38 | Горіх МН. ГОСТ | [Гайка М4-6Н.5.019 ГОСТ5915-70] | 38 | |||||
| 39 | Шапка | 201.07.03.005 | 39 | |||||
| 40 | Корпус запірного пристрою | 1057-4613332-А | 40 | |||||
| 41 | Кулька, ГОСТ | [Шарик 14,288-60 ГОСТ3722-81] | 41 | |||||
| 42 | Пружина | А16-2530034-А | 42 | |||||
| 43 | Верхня хрестовина | 1057-4616342-А | 43 | |||||
| 44 | Нижня хрестовина | 1057-4616344-А | 44 | |||||
| 45 | Диск | 1057-4616339 | 45 | |||||
| 46 | Клапан запірного пристрою | 3057-4616330 | 46 | |||||
| 47 | Штуцер | 205.07.03.001 | 47 | |||||
| 50 | Хомут | 201.07.03.001 | 50 | |||||
| 51 | Болт М-х ГОСТ | [Болт М6-6gх35.58.019 ГОСТ7798-70] | 51 | |||||
| 52 | Кронштейн | ДИБМ.745522.001 | 52 | |||||
| 53 | Болт М-х ГОСТ | [Болт М8-6gх25.58.019 ГОСТ7798-70] | 53 |
