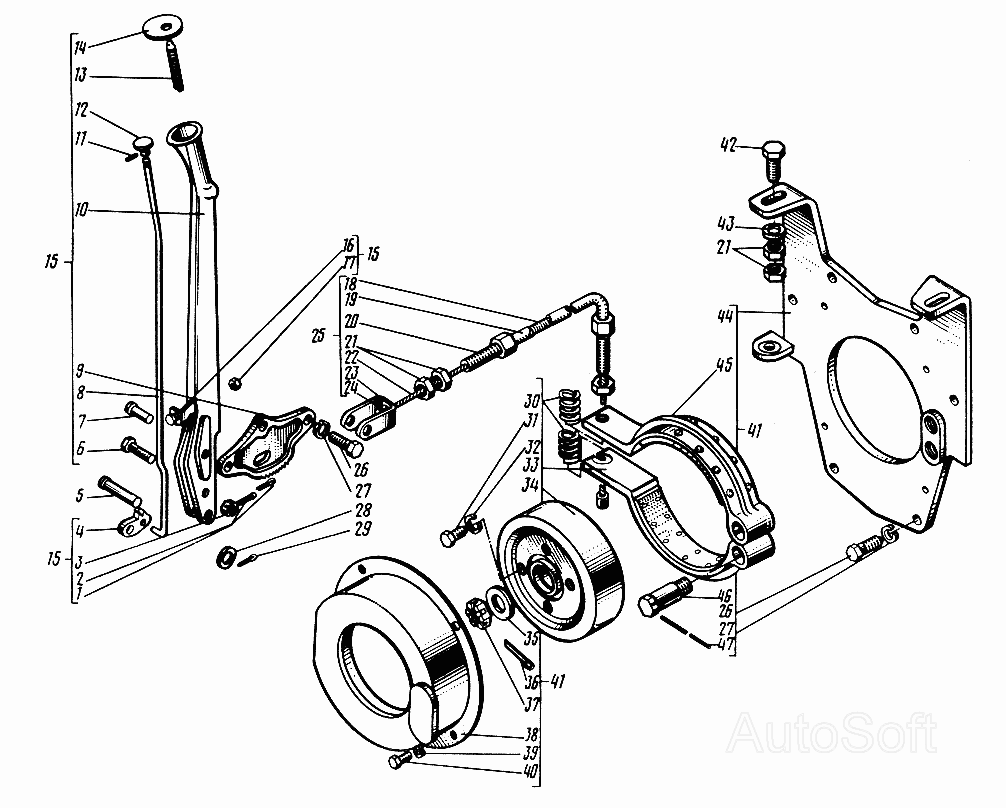

Пристрій гальмівний
100%
Назва деталі
Шплінт 3,2х20 ОСТ 37.001.171-93
Заводський номер
258039-П
Кількість на модель
1
№
1
Назва деталі
Шплінт х кріплення гайки генератора
Заводський номер
258014-П
Кількість на модель
1
№
2
Назва деталі
Горіх Mx
Заводський номер
250П67-П8
Кількість на модель
1
№
3
Назва деталі
Собачка важеля центрального гальма
Заводський номер
51-3508030
Кількість на модель
1
№
4
Назва деталі
Вісь хЦхр ГОСТ
Заводський номер
[Ось 6-10h11х45.20Ц9хр ГОСТ9650-80]
Кількість на модель
1
№
5
Назва деталі
Болт M8x1x35
Заводський номер
205424-П8
Кількість на модель
1
№
6
Назва деталі
Штифт 10х35 для кріплення важеля центрального гальма до сектора
Заводський номер
260060-П8
Кількість на модель
1
№
7
Назва деталі
Тяга собачки важеля центрального гальма
Заводський номер
51-3508028
Кількість на модель
1
№
8
Назва деталі
Сектор важеля центрального гальма
Заводський номер
51-3508048
Кількість на модель
1
№
9
Назва деталі
Важіль
Заводський номер
51-3508020
Кількість на модель
1
№
10
Назва деталі
Штифт головки тяги собачки важеля центрального гальма
Заводський номер
А-23637
Кількість на модель
1
№
11
Назва деталі
Головка тяги собачки важеля центрального гальма
Заводський номер
А-2791-С
Кількість на модель
1
№
12
Назва деталі
Пружина тяги собачки важеля центрального гальма
Заводський номер
А-2793-В
Кількість на модель
1
№
13
Назва деталі
Капелюшок важеля
Заводський номер
А-2794-А
Кількість на модель
1
№
14
Назва деталі
Важіль (доробка)
Заводський номер
205.00.06.010
Кількість на модель
1
№
15
Назва деталі
Важіль центрального гальма у зборі
Заводський номер
51-3508015
Кількість на модель
1
№
16
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх25.58.019 ГОСТ7798-70]
Кількість на модель
1
№
16
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ2524-70]
Кількість на модель
1
№
17
Назва деталі
Туша.
Заводський номер
203.00.16.016
Кількість на модель
1
№
18
Назва деталі
Обкладинка
Заводський номер
203.00.16.040
Кількість на модель
1
№
19
Назва деталі
Наконечник
Заводський номер
201.00.06.011
Кількість на модель
2
№
20
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М12-6Н.5.019 ГОСТ5915-70]
Кількість на модель
7
№
21
Назва деталі
Канат (L=мм) ГОСТ
Заводський номер
[Канат 3,6 (L=960мм) ГОСТ2172-80]
Кількість на модель
1
№
22
Назва деталі
Виделка.
Заводський номер
201.00.06.009
Кількість на модель
1
№
23
Назва деталі
Муфта
Заводський номер
201.00.06.012
Кількість на модель
2
№
24
Назва деталі
Трос
Заводський номер
203.00.16.020
Кількість на модель
1
№
25
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М10-6gх35.58.019 ГОСТ7798-70]
Кількість на модель
9
№
26
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.019 ГОСТ6402-70]
Кількість на модель
9
№
27
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 10.01.019 ГОСТ11371-78]
Кількість на модель
2
№
28
Назва деталі
Шплінт, ГОСТ
Заводський номер
[Шплинт 2,5x20.019 ГОСТ397-79]
Кількість на модель
1
№
29
Назва деталі
Пружина
Заводський номер
201.00.06.008
Кількість на модель
2
№
30
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М10-6gх20.58.019 ГОСТ7798-70]
Кількість на модель
4
№
31
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.01.24 ГОСТ6402-70]
Кількість на модель
4
№
32
Назва деталі
Колодка
Заводський номер
201.00.06.040
Кількість на модель
1
№
33
Назва деталі
Шків
Заводський номер
203.00.16.028
Кількість на модель
1
№
34
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 20.01.019 ГОСТ11371-78]
Кількість на модель
1
№
35
Назва деталі
Шплінт ГОСТ
Заводський номер
[Шплинт 4x45.0.019 ГОСТ397-79]
Кількість на модель
1
№
36
Назва деталі
Гайка Mx, ГОСТ
Заводський номер
[Гайка М20х1,5.5.019 ГОСТ5919-73]
Кількість на модель
1
№
37
Назва деталі
Кожух
Заводський номер
201.00.06.005
Кількість на модель
1
№
38
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 6.65Г.01.24 ГОСТ6402-70]
Кількість на модель
4
№
39
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх10.58.019 ГОСТ7798-70]
Кількість на модель
4
№
40
Назва деталі
Гальмо стоянкове
Заводський номер
203.00.16.080
Кількість на модель
1
№
41
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М12-6gх45.58.019 ГОСТ7798-70]
Кількість на модель
2
№
42
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 12.01.019 ГОСТ11371-78]
Кількість на модель
2
№
43
Назва деталі
Кронштейн
Заводський номер
203.00.16.100
Кількість на модель
1
№
44
Назва деталі
Колодка
Заводський номер
201.00.06.050
Кількість на модель
1
№
45
Назва деталі
Болт
Заводський номер
701.00.06.004
Кількість на модель
1
№
46
Назва деталі
Дріт- С- П (L=мм) ГОСТ
Заводський номер
[Проволока 1,0-С-П (L=160мм) ГОСТ3282-74]
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплінт 3,2х20 ОСТ 37.001.171-93 | 258039-П | 1 | 1 | 1 | |||
| 2 | Шплінт х кріплення гайки генератора | 258014-П | 1 | 1 | 2 | |||
| 3 | Горіх Mx | 250П67-П8 | 1 | 1 | 3 | |||
| 4 | Собачка важеля центрального гальма | 51-3508030 | 1 | 1 | 4 | |||
| 5 | Вісь хЦхр ГОСТ | [Ось 6-10h11х45.20Ц9хр ГОСТ9650-80] | 1 | 1 | 5 | |||
| 6 | Болт M8x1x35 | 205424-П8 | 1 | 1 | 6 | |||
| 7 | Штифт 10х35 для кріплення важеля центрального гальма до сектора | 260060-П8 | 1 | 1 | 7 | |||
| 8 | Тяга собачки важеля центрального гальма | 51-3508028 | 1 | 1 | 8 | |||
| 9 | Сектор важеля центрального гальма | 51-3508048 | 1 | 1 | 9 | |||
| 10 | Важіль | 51-3508020 | 1 | 1 | 10 | |||
| 11 | Штифт головки тяги собачки важеля центрального гальма | А-23637 | 1 | 1 | 11 | |||
| 12 | Головка тяги собачки важеля центрального гальма | А-2791-С | 1 | 1 | 12 | |||
| 13 | Пружина тяги собачки важеля центрального гальма | А-2793-В | 1 | 1 | 13 | |||
| 14 | Капелюшок важеля | А-2794-А | 1 | 1 | 14 | |||
| 15 | Важіль (доробка) | 205.00.06.010 | 1 | 1 | 15 | |||
| 16 | Важіль центрального гальма у зборі | 51-3508015 | 1 | 1 | 16 | |||
| 16 | Болт М-х ГОСТ | [Болт М8-6gх25.58.019 ГОСТ7798-70] | 1 | 1 | 16 | |||
| 17 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ2524-70] | 1 | 1 | 17 | |||
| 18 | Туша. | 203.00.16.016 | 1 | 1 | 18 | |||
| 19 | Обкладинка | 203.00.16.040 | 1 | 1 | 19 | |||
| 20 | Наконечник | 201.00.06.011 | 2 | 2 | 20 | |||
| 21 | Горіх МН. ГОСТ | [Гайка М12-6Н.5.019 ГОСТ5915-70] | 7 | 7 | 21 | |||
| 22 | Канат (L=мм) ГОСТ | [Канат 3,6 (L=960мм) ГОСТ2172-80] | 1 | 1 | 22 | |||
| 23 | Виделка. | 201.00.06.009 | 1 | 1 | 23 | |||
| 24 | Муфта | 201.00.06.012 | 2 | 2 | 24 | |||
| 25 | Трос | 203.00.16.020 | 1 | 1 | 25 | |||
| 26 | Болт М-х ГОСТ | [Болт М10-6gх35.58.019 ГОСТ7798-70] | 9 | 9 | 26 | |||
| 27 | Шайба G. ГОСТ | [Шайба 10.65Г.019 ГОСТ6402-70] | 9 | 9 | 27 | |||
| 28 | Шайба ГОСТ | [Шайба 10.01.019 ГОСТ11371-78] | 2 | 2 | 28 | |||
| 29 | Шплінт, ГОСТ | [Шплинт 2,5x20.019 ГОСТ397-79] | 1 | 1 | 29 | |||
| 30 | Пружина | 201.00.06.008 | 2 | 2 | 30 | |||
| 31 | Болт М-х ГОСТ | [Болт М10-6gх20.58.019 ГОСТ7798-70] | 4 | 4 | 31 | |||
| 32 | Шайба G. ГОСТ | [Шайба 10.65Г.01.24 ГОСТ6402-70] | 4 | 4 | 32 | |||
| 33 | Колодка | 201.00.06.040 | 1 | 1 | 33 | |||
| 34 | Шків | 203.00.16.028 | 1 | 1 | 34 | |||
| 35 | Шайба ГОСТ | [Шайба 20.01.019 ГОСТ11371-78] | 1 | 1 | 35 | |||
| 36 | Шплінт ГОСТ | [Шплинт 4x45.0.019 ГОСТ397-79] | 1 | 1 | 36 | |||
| 37 | Гайка Mx, ГОСТ | [Гайка М20х1,5.5.019 ГОСТ5919-73] | 1 | 1 | 37 | |||
| 38 | Кожух | 201.00.06.005 | 1 | 1 | 38 | |||
| 39 | Шайба G. ГОСТ | [Шайба 6.65Г.01.24 ГОСТ6402-70] | 4 | 4 | 39 | |||
| 40 | Болт М-х ГОСТ | [Болт М6-6gх10.58.019 ГОСТ7798-70] | 4 | 4 | 40 | |||
| 41 | Гальмо стоянкове | 203.00.16.080 | 1 | 1 | 41 | |||
| 42 | Болт М-х ГОСТ | [Болт М12-6gх45.58.019 ГОСТ7798-70] | 2 | 2 | 42 | |||
| 43 | Шайба ГОСТ | [Шайба 12.01.019 ГОСТ11371-78] | 2 | 2 | 43 | |||
| 44 | Кронштейн | 203.00.16.100 | 1 | 1 | 44 | |||
| 45 | Колодка | 201.00.06.050 | 1 | 1 | 45 | |||
| 46 | Болт | 701.00.06.004 | 1 | 1 | 46 | |||
| 47 | Дріт- С- П (L=мм) ГОСТ | [Проволока 1,0-С-П (L=160мм) ГОСТ3282-74] | 1 | 1 | 47 |
