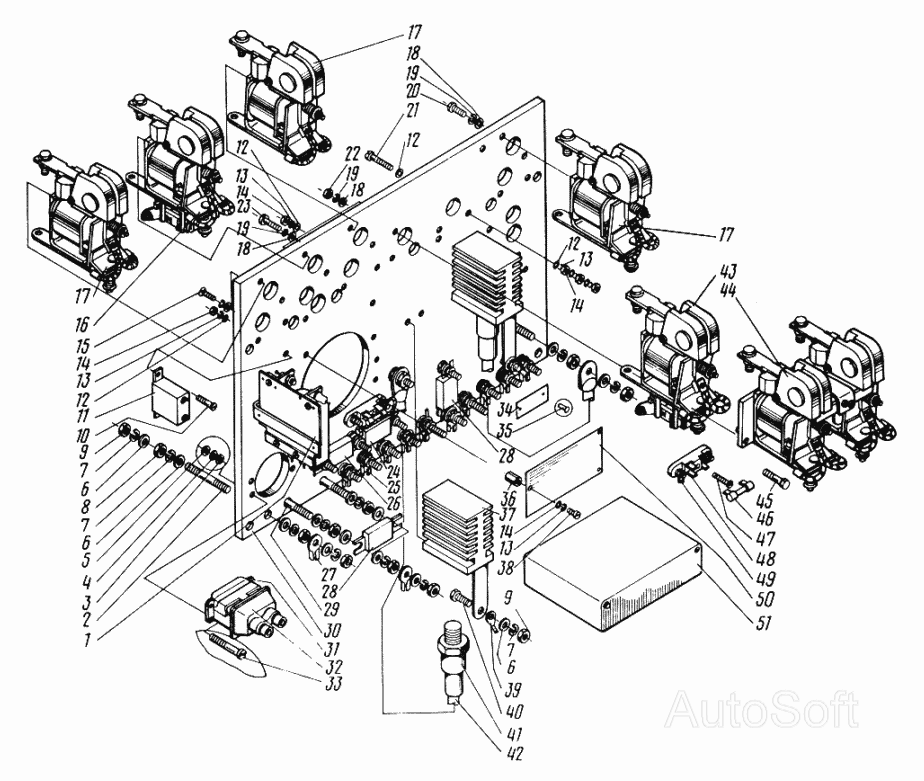

Блок Б.
100%
Назва деталі
Блок ЗБ.
Заводський номер
ДИБШ.656131.025-01
Кількість на модель
1
№
Назва деталі
Блок В-Д
Заводський номер
6ТР.387.866
Кількість на модель
1
№
1
Назва деталі
Шпилька М- х ГОСТ
Заводський номер
[Шпилька 2М8-6gх70.32.016 ГОСТ22042-76]
Кількість на модель
16
№
2
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 3.01.016 ГОСТ11371-76]
Кількість на модель
4
№
3
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 3.65Г.016 ГОСТ6402-70]
Кількість на модель
4
№
4
Назва деталі
Горіх
Заводський номер
ДИБШ.758412.008-03
Кількість на модель
4
№
5
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 8.01.016 ГОСТ11371-78]
Кількість на модель
74
№
6
Назва деталі
Диск __NT__1__T.__NT__2__G.__NT__3__ GOST__NT__0__
Заводський номер
[Шайба 8Т.65Г.09 ГОСТ6402-70]
Кількість на модель
74
№
7
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка 2М8-6Н.32.019 ГОСТ15521-70]
Кількість на модель
44
№
8
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ5927-70]
Кількість на модель
40
№
9
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М4-6gх25.48.016 ГОСТ1491-80]
Кількість на модель
2
№
10
Назва деталі
Конденсатор МБГО- - ±%
Заводський номер
ОЖО.462.023ТУ
Кількість на модель
1
№
11
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 4.01.016 ГОСТ11371-78]
Кількість на модель
52
№
12
Назва деталі
Шайба 4.65Г.016 ГОСТ
Заводський номер
[Шайба 4.65Г.016 ГОСТ6402-70]
Кількість на модель
52
№
13
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М4-6Н.5.016 ГОСТ5927-70]
Кількість на модель
34
№
14
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М4-6gх20.48.016 ГОСТ1491-80]
Кількість на модель
9
№
15
Назва деталі
Контактор КМ
Заводський номер
ДИБШ.644423.009-14
Кількість на модель
1
№
16
Назва деталі
Контактор КМ
Заводський номер
ДИБШ.644423.007-10
Кількість на модель
3
№
17
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 6.01.016 ГОСТ11371-78]
Кількість на модель
18
№
18
Назва деталі
Диск 65T.019G.6402-70 GOST6
Заводський номер
[Шайба 6Т.65Г.019 ГОСТ6402-70]
Кількість на модель
18
№
19
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх20.48.019 ГОСТ7795-70]
Кількість на модель
10
№
20
Назва деталі
Гвинт
Заводський номер
ДИБШ.758131.001
Кількість на модель
9
№
21
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М6-6Н.5.019 ГОСТ5927-70]
Кількість на модель
2
№
22
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх25.48.019 ГОСТ7795-70]
Кількість на модель
4
№
23
Назва деталі
Запобіжник ТП- УЗЕ ТУ- - Е
Заводський номер
[Предохранитель ТП-160УЗЭ ТУ16-646.005-86Е]
Кількість на модель
1
№
24
Назва деталі
Наконечник
Заводський номер
ДИБШ.757462.003-14
Кількість на модель
5
№
25
Назва деталі
Запобіжник ТП- УЗЕ ТУ- - Е
Заводський номер
[Предохранитель ТП-250УЗЭ ТУ16-646.005-86Е]
Кількість на модель
1
№
26
Назва деталі
Наконечник
Заводський номер
ДИБШ.757462.003-16
Кількість на модель
8
№
27
Назва деталі
Запобіжник ТП- УЗЕ ТУ- - Е
Заводський номер
[Предохранитель ТП-400УЗЭ ТУ16-646.005-86Е]
Кількість на модель
2
№
28
Назва деталі
Шпилька М- х ГОСТ
Заводський номер
[Шпилька 2М8-6gх90.32.076 ГОСТ22042-76]
Кількість на модель
5
№
29
Назва деталі
Панель
Заводський номер
ДИБШ.741124.016-01
Кількість на модель
1
№
30
Назва деталі
Розетка РПА- ГЗ
Заводський номер
БРО.364.024ТУ
Кількість на модель
1
№
31
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М3-6gх25.48.016 ГОСТ1491-80]
Кількість на модель
4
№
33
Назва деталі
Таблиця
Заводський номер
ДИБШ.754312.007-01
Кількість на модель
1
№
34
Назва деталі
Заклепка __NT__0__ __NT__1__ ГОСТ __NT__2__
Заводський номер
[Заклепка 2x8.01.10.016 ГОСТ10299-80]
Кількість на модель
2
№
35
Назва деталі
Горіх
Заводський номер
ДИБШ.758421.001-10
Кількість на модель
3
№
36
Назва деталі
Охолоджувач
Заводський номер
ДИБШ.757482.006-01
Кількість на модель
2
№
37
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М4-6gх8.48.016 ГОСТ1491-80]
Кількість на модель
3
№
38
Назва деталі
Провід ПВЗ (L=м) ГОСТ
Заводський номер
[Провод ПВЗ 25,00 660 (L=4м) ГОСТ6323-79]
Кількість на модель
1
№
39
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх20.48.019 ГОСТ7796-70]
Кількість на модель
2
№
40
Назва деталі
Діод D- UHLE TU-
Заводський номер
[Диод Д161-200-12УХЛ2Э ТУ16.729.104-81]
Кількість на модель
2
№
41
Назва деталі
Трубка ТВ- (L=мм) ГОСТ
Заводський номер
[Трубка 3.31ТВ-40.20 (L=150мм) ГОСТ19034-82]
Кількість на модель
2
№
42
Назва деталі
Контактор КМ
Заводський номер
ДИБШ.644423.009-12
Кількість на модель
1
№
43
Назва деталі
Контактор КМ
Заводський номер
ДИБШ.644423.008-27
Кількість на модель
1
№
44
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх35.48.019 ГОСТ7795-70]
Кількість на модель
2
№
45
Назва деталі
Запобіжник ПВ- УХЛЗЕ ТУ- -
Заводський номер
[Предохранитель ПВ-10УХЛЗЭ ТУ16-522.001-82]
Кількість на модель
2
№
46
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М4-6gх25.48.016 ГОСТ17475-80]
Кількість на модель
2
№
47
Назва деталі
Блок захисту БЗ- УХЛЗЕ ТУ- -
Заводський номер
[Блок защиты БЗ-20УХЛЗЭ ТУ16-522.001-82]
Кількість на модель
2
№
48
Назва деталі
Наконечник
Заводський номер
ДИБШ.757462.002-01
Кількість на модель
1
№
49
Назва деталі
Блок
Заводський номер
ДИБШ.656111.052-01
Кількість на модель
1
№
50
Назва деталі
Блок ЗБ.
Заводський номер
ДИБШ.656111.044-01
Кількість на модель
1
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок ЗБ. | ДИБШ.656131.025-01 | 1 | 1 | |||||
| 1 | Блок В-Д | 6ТР.387.866 | 1 | 1 | 1 | |||
| 2 | Шпилька М- х ГОСТ | [Шпилька 2М8-6gх70.32.016 ГОСТ22042-76] | 16 | 16 | 2 | |||
| 3 | Шайба ГОСТ | [Шайба 3.01.016 ГОСТ11371-76] | 4 | 4 | 3 | |||
| 4 | Шайба G. ГОСТ | [Шайба 3.65Г.016 ГОСТ6402-70] | 4 | 4 | 4 | |||
| 5 | Горіх | ДИБШ.758412.008-03 | 4 | 4 | 5 | |||
| 6 | Шайба ГОСТ | [Шайба 8.01.016 ГОСТ11371-78] | 74 | 74 | 6 | |||
| 7 | Диск __NT__1__T.__NT__2__G.__NT__3__ GOST__NT__0__ | [Шайба 8Т.65Г.09 ГОСТ6402-70] | 74 | 74 | 7 | |||
| 8 | Горіх МН. ГОСТ | [Гайка 2М8-6Н.32.019 ГОСТ15521-70] | 44 | 44 | 8 | |||
| 9 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ5927-70] | 40 | 40 | 9 | |||
| 10 | Гвинт В.М- х ГОСТ | [Винт В.М4-6gх25.48.016 ГОСТ1491-80] | 2 | 2 | 10 | |||
| 11 | Конденсатор МБГО- - ±% | ОЖО.462.023ТУ | 1 | 1 | 11 | |||
| 12 | Шайба ГОСТ | [Шайба 4.01.016 ГОСТ11371-78] | 52 | 52 | 12 | |||
| 13 | Шайба 4.65Г.016 ГОСТ | [Шайба 4.65Г.016 ГОСТ6402-70] | 52 | 52 | 13 | |||
| 14 | Горіх МН. ГОСТ | [Гайка М4-6Н.5.016 ГОСТ5927-70] | 34 | 34 | 14 | |||
| 15 | Гвинт В.М- х ГОСТ | [Винт В.М4-6gх20.48.016 ГОСТ1491-80] | 9 | 9 | 15 | |||
| 16 | Контактор КМ | ДИБШ.644423.009-14 | 1 | 1 | 16 | |||
| 17 | Контактор КМ | ДИБШ.644423.007-10 | 3 | 3 | 17 | |||
| 18 | Шайба ГОСТ | [Шайба 6.01.016 ГОСТ11371-78] | 18 | 18 | 18 | |||
| 19 | Диск 65T.019G.6402-70 GOST6 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | 18 | 18 | 19 | |||
| 20 | Болт М-х ГОСТ | [Болт М6-6gх20.48.019 ГОСТ7795-70] | 10 | 10 | 20 | |||
| 21 | Гвинт | ДИБШ.758131.001 | 9 | 9 | 21 | |||
| 22 | Горіх МН. ГОСТ | [Гайка М6-6Н.5.019 ГОСТ5927-70] | 2 | 2 | 22 | |||
| 23 | Болт М-х ГОСТ | [Болт М6-6gх25.48.019 ГОСТ7795-70] | 4 | 4 | 23 | |||
| 24 | Запобіжник ТП- УЗЕ ТУ- - Е | [Предохранитель ТП-160УЗЭ ТУ16-646.005-86Е] | 1 | 1 | 24 | |||
| 25 | Наконечник | ДИБШ.757462.003-14 | 5 | 5 | 25 | |||
| 26 | Запобіжник ТП- УЗЕ ТУ- - Е | [Предохранитель ТП-250УЗЭ ТУ16-646.005-86Е] | 1 | 1 | 26 | |||
| 27 | Наконечник | ДИБШ.757462.003-16 | 8 | 8 | 27 | |||
| 28 | Запобіжник ТП- УЗЕ ТУ- - Е | [Предохранитель ТП-400УЗЭ ТУ16-646.005-86Е] | 2 | 2 | 28 | |||
| 29 | Шпилька М- х ГОСТ | [Шпилька 2М8-6gх90.32.076 ГОСТ22042-76] | 5 | 5 | 29 | |||
| 30 | Панель | ДИБШ.741124.016-01 | 1 | 1 | 30 | |||
| 31 | Розетка РПА- ГЗ | БРО.364.024ТУ | 1 | 1 | 31 | |||
| 33 | Гвинт В.М- х ГОСТ | [Винт В.М3-6gх25.48.016 ГОСТ1491-80] | 4 | 4 | 33 | |||
| 34 | Таблиця | ДИБШ.754312.007-01 | 1 | 1 | 34 | |||
| 35 | Заклепка __NT__0__ __NT__1__ ГОСТ __NT__2__ | [Заклепка 2x8.01.10.016 ГОСТ10299-80] | 2 | 2 | 35 | |||
| 36 | Горіх | ДИБШ.758421.001-10 | 3 | 3 | 36 | |||
| 37 | Охолоджувач | ДИБШ.757482.006-01 | 2 | 2 | 37 | |||
| 38 | Гвинт В.М- х ГОСТ | [Винт В.М4-6gх8.48.016 ГОСТ1491-80] | 3 | 3 | 38 | |||
| 39 | Провід ПВЗ (L=м) ГОСТ | [Провод ПВЗ 25,00 660 (L=4м) ГОСТ6323-79] | 1 | 1 | 39 | |||
| 40 | Болт М-х ГОСТ | [Болт М8-6gх20.48.019 ГОСТ7796-70] | 2 | 2 | 40 | |||
| 41 | Діод D- UHLE TU- | [Диод Д161-200-12УХЛ2Э ТУ16.729.104-81] | 2 | 2 | 41 | |||
| 42 | Трубка ТВ- (L=мм) ГОСТ | [Трубка 3.31ТВ-40.20 (L=150мм) ГОСТ19034-82] | 2 | 2 | 42 | |||
| 43 | Контактор КМ | ДИБШ.644423.009-12 | 1 | 1 | 43 | |||
| 44 | Контактор КМ | ДИБШ.644423.008-27 | 1 | 1 | 44 | |||
| 45 | Болт М-х ГОСТ | [Болт М6-6gх35.48.019 ГОСТ7795-70] | 2 | 2 | 45 | |||
| 46 | Запобіжник ПВ- УХЛЗЕ ТУ- - | [Предохранитель ПВ-10УХЛЗЭ ТУ16-522.001-82] | 2 | 2 | 46 | |||
| 47 | Гвинт В.М- х ГОСТ | [Винт В.М4-6gх25.48.016 ГОСТ17475-80] | 2 | 2 | 47 | |||
| 48 | Блок захисту БЗ- УХЛЗЕ ТУ- - | [Блок защиты БЗ-20УХЛЗЭ ТУ16-522.001-82] | 2 | 2 | 48 | |||
| 49 | Наконечник | ДИБШ.757462.002-01 | 1 | 1 | 49 | |||
| 50 | Блок | ДИБШ.656111.052-01 | 1 | 1 | 50 | |||
| 51 | Блок ЗБ. | ДИБШ.656111.044-01 | 1 | 1 | 51 |
