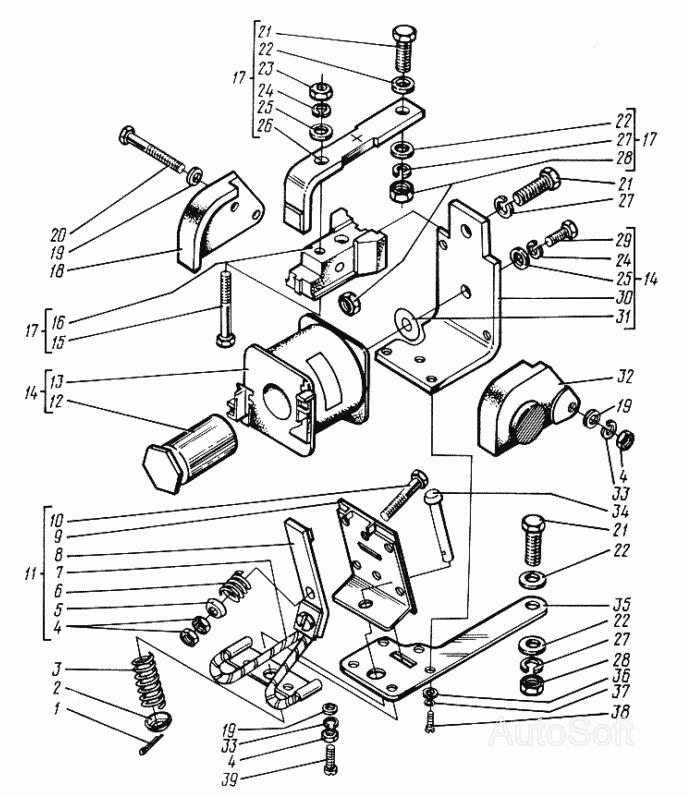

Контактор КМ
100%
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 6.65Г.016 ГОСТ6402-70]
Кількість на модель
3
№
Назва деталі
Гвинт
Заводський номер
ДИБШ.301612.001-02
Кількість на модель
6
№
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М6-6gх12.48.019 ГОСТ1491-80]
Кількість на модель
3
№
Назва деталі
Контактор КМ
Заводський номер
ДИБШ.644423.007-10
Кількість на модель
3
№
Назва деталі
Таблиця
Заводський номер
ДИБШ.754342.034-02
Кількість на модель
3
№
Назва деталі
Шплінт ГОСТ
Заводський номер
[Шплинт 2x12.00.016 ГОСТ397-79]
Кількість на модель
3
№
1
Назва деталі
Шайба
Заводський номер
ДИБШ.711141.019-02
Кількість на модель
3
№
2
Назва деталі
Пружина
Заводський номер
ДИБШ.753511.010
Кількість на модель
3
№
3
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М5-6Н.5.016 ГОСТ5927-70]
Кількість на модель
15
№
4
Назва деталі
Шайба
Заводський номер
ДИБШ.758491.002
Кількість на модель
3
№
5
Назва деталі
Пружина
Заводський номер
ДИБШ.753511.005
Кількість на модель
3
№
6
Назва деталі
З'єднання гнучке
Заводський номер
ДИБШ.685617.022
Кількість на модель
3
№
7
Назва деталі
Контакти
Заводський номер
ДИБШ.685181.005
Кількість на модель
3
№
8
Назва деталі
Якорь
Заводський номер
ДИБШ.684251.001
Кількість на модель
3
№
9
Назва деталі
Болт
Заводський номер
ДИБШ.758121.017
Кількість на модель
3
№
10
Назва деталі
Якорь
Заводський номер
ДИБШ.684251.010
Кількість на модель
3
№
11
Назва деталі
Сердечник
Заводський номер
ДИБШ.757266.003
Кількість на модель
3
№
12
Назва деталі
Котушка
Заводський номер
ДИБШ.685452.010-02
Кількість на модель
3
№
13
Назва деталі
Система електромагнітна
Заводський номер
ДИБШ.684432.005-02
Кількість на модель
3
№
14
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх45.48.036 ГОСТ7795-70]
Кількість на модель
3
№
15
Назва деталі
Колодка
Заводський номер
ДИБШ.733121.012
Кількість на модель
3
№
16
Назва деталі
Колодка контактна
Заводський номер
ДИБШ.686462.005
Кількість на модель
3
№
17
Назва деталі
Стінка
Заводський номер
ДИБШ.686444.005-01
Кількість на модель
3
№
18
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 5.01.016 ГОСТ11371-78]
Кількість на модель
12
№
19
Назва деталі
Болт
Заводський номер
ДИБШ.758121.017-02
Кількість на модель
3
№
20
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх25.48.019 ГОСТ7805-70]
Кількість на модель
9
№
21
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 8.01.016 ГОСТ11371-78]
Кількість на модель
12
№
22
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М6-6Н.5.016 ГОСТ5927-70]
Кількість на модель
3
№
23
Назва деталі
Диск 65T.019G.6402-70 GOST6
Заводський номер
[Шайба 6Т.65Г.019 ГОСТ6402-70]
Кількість на модель
6
№
24
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 6.01.016 ГОСТ11371-78]
Кількість на модель
6
№
25
Назва деталі
Контакти
Заводський номер
ДИБШ.685181.006
Кількість на модель
3
№
26
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 8.65Г.016 ГОСТ6402-70]
Кількість на модель
9
№
27
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ5927-70]
Кількість на модель
9
№
28
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх16.48.019 ГОСТ7805-70]
Кількість на модель
3
№
29
Назва деталі
Ярмо
Заводський номер
ДИБШ.757254.005
Кількість на модель
3
№
30
Назва деталі
Шайба
Заводський номер
ДИБШ.758491.019
Кількість на модель
3
№
31
Назва деталі
Стінка
Заводський номер
ДИБШ.686444.005
Кількість на модель
3
№
32
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 5.65Г.016 ГОСТ6402-70]
Кількість на модель
9
№
33
Назва деталі
Пружинотримач
Заводський номер
ДИБШ.715111.009-01
Кількість на модель
3
№
34
Назва деталі
Кронштейн
Заводський номер
ДИБШ.734112.024
Кількість на модель
3
№
35
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 4.01.016 ГОСТ11371-78]
Кількість на модель
9
№
36
Назва деталі
Шайба 4.65Г.016 ГОСТ
Заводський номер
[Шайба 4.65Г.016 ГОСТ6402-70]
Кількість на модель
9
№
37
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М4-6gх10.48.016 ГОСТ1491-80]
Кількість на модель
9
№
38
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М5-6gх16.48.016 ГОСТ1491-80]
Кількість на модель
6
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба G. ГОСТ | [Шайба 6.65Г.016 ГОСТ6402-70] | 3 | 3 | |||||
| Гвинт | ДИБШ.301612.001-02 | 6 | 6 | |||||
| Гвинт В.М- х ГОСТ | [Винт В.М6-6gх12.48.019 ГОСТ1491-80] | 3 | 3 | |||||
| Контактор КМ | ДИБШ.644423.007-10 | 3 | 3 | |||||
| Таблиця | ДИБШ.754342.034-02 | 3 | 3 | |||||
| 1 | Шплінт ГОСТ | [Шплинт 2x12.00.016 ГОСТ397-79] | 3 | 3 | 1 | |||
| 2 | Шайба | ДИБШ.711141.019-02 | 3 | 3 | 2 | |||
| 3 | Пружина | ДИБШ.753511.010 | 3 | 3 | 3 | |||
| 4 | Горіх МН. ГОСТ | [Гайка М5-6Н.5.016 ГОСТ5927-70] | 15 | 15 | 4 | |||
| 5 | Шайба | ДИБШ.758491.002 | 3 | 3 | 5 | |||
| 6 | Пружина | ДИБШ.753511.005 | 3 | 3 | 6 | |||
| 7 | З'єднання гнучке | ДИБШ.685617.022 | 3 | 3 | 7 | |||
| 8 | Контакти | ДИБШ.685181.005 | 3 | 3 | 8 | |||
| 9 | Якорь | ДИБШ.684251.001 | 3 | 3 | 9 | |||
| 10 | Болт | ДИБШ.758121.017 | 3 | 3 | 10 | |||
| 11 | Якорь | ДИБШ.684251.010 | 3 | 3 | 11 | |||
| 12 | Сердечник | ДИБШ.757266.003 | 3 | 3 | 12 | |||
| 13 | Котушка | ДИБШ.685452.010-02 | 3 | 3 | 13 | |||
| 14 | Система електромагнітна | ДИБШ.684432.005-02 | 3 | 3 | 14 | |||
| 15 | Болт М-х ГОСТ | [Болт М6-6gх45.48.036 ГОСТ7795-70] | 3 | 3 | 15 | |||
| 16 | Колодка | ДИБШ.733121.012 | 3 | 3 | 16 | |||
| 17 | Колодка контактна | ДИБШ.686462.005 | 3 | 3 | 17 | |||
| 18 | Стінка | ДИБШ.686444.005-01 | 3 | 3 | 18 | |||
| 19 | Шайба ГОСТ | [Шайба 5.01.016 ГОСТ11371-78] | 12 | 12 | 19 | |||
| 20 | Болт | ДИБШ.758121.017-02 | 3 | 3 | 20 | |||
| 21 | Болт М-х ГОСТ | [Болт М8-6gх25.48.019 ГОСТ7805-70] | 9 | 9 | 21 | |||
| 22 | Шайба ГОСТ | [Шайба 8.01.016 ГОСТ11371-78] | 12 | 12 | 22 | |||
| 23 | Горіх МН. ГОСТ | [Гайка М6-6Н.5.016 ГОСТ5927-70] | 3 | 3 | 23 | |||
| 24 | Диск 65T.019G.6402-70 GOST6 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | 6 | 6 | 24 | |||
| 25 | Шайба ГОСТ | [Шайба 6.01.016 ГОСТ11371-78] | 6 | 6 | 25 | |||
| 26 | Контакти | ДИБШ.685181.006 | 3 | 3 | 26 | |||
| 27 | Шайба G. ГОСТ | [Шайба 8.65Г.016 ГОСТ6402-70] | 9 | 9 | 27 | |||
| 28 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ5927-70] | 9 | 9 | 28 | |||
| 29 | Болт М-х ГОСТ | [Болт М6-6gх16.48.019 ГОСТ7805-70] | 3 | 3 | 29 | |||
| 30 | Ярмо | ДИБШ.757254.005 | 3 | 3 | 30 | |||
| 31 | Шайба | ДИБШ.758491.019 | 3 | 3 | 31 | |||
| 32 | Стінка | ДИБШ.686444.005 | 3 | 3 | 32 | |||
| 33 | Шайба G. ГОСТ | [Шайба 5.65Г.016 ГОСТ6402-70] | 9 | 9 | 33 | |||
| 34 | Пружинотримач | ДИБШ.715111.009-01 | 3 | 3 | 34 | |||
| 35 | Кронштейн | ДИБШ.734112.024 | 3 | 3 | 35 | |||
| 36 | Шайба ГОСТ | [Шайба 4.01.016 ГОСТ11371-78] | 9 | 9 | 36 | |||
| 37 | Шайба 4.65Г.016 ГОСТ | [Шайба 4.65Г.016 ГОСТ6402-70] | 9 | 9 | 37 | |||
| 38 | Гвинт В.М- х ГОСТ | [Винт В.М4-6gх10.48.016 ГОСТ1491-80] | 9 | 9 | 38 | |||
| 39 | Гвинт В.М- х ГОСТ | [Винт В.М5-6gх16.48.016 ГОСТ1491-80] | 6 | 6 | 39 |
