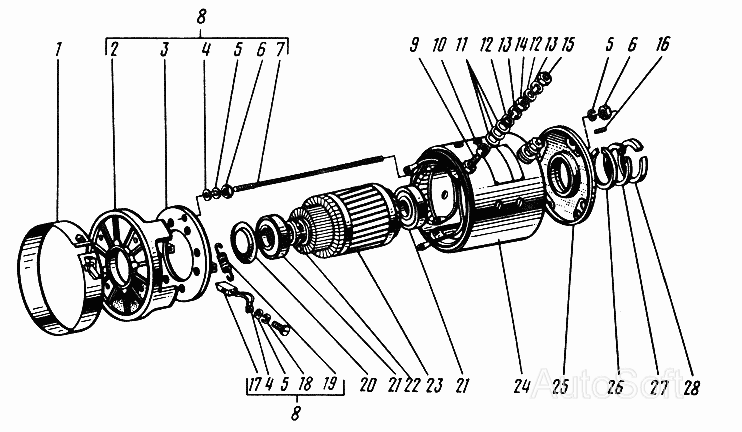

Електродвигун ЗДН.Е
100%
Назва деталі
Таблиця
Заводський номер
8ТР.860.283-07
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
5ТР.314.316-02
Кількість на модель
1
№
1
Назва деталі
Щит підшипниковий
Заводський номер
8ТР.017.242
Кількість на модель
1
№
2
Назва деталі
Траверс.
Заводський номер
5ТР.125.065-04
Кількість на модель
1
№
3
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 6.01.019 ГОСТ11371-78]
Кількість на модель
8
№
4
Назва деталі
Шайба 6.65Г.019 ГОСТ
Заводський номер
[Шайба 6.65Г.019 ГОСТ6402-70]
Кількість на модель
12
№
5
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М6-6Н.5.019 ГОСТ5927-70]
Кількість на модель
8
№
6
Назва деталі
Шпилька
Заводський номер
8ТР.932.010-09
Кількість на модель
4
№
7
Назва деталі
Щит підшипниковий
Заводський номер
5ТР.017.118-06
Кількість на модель
1
№
8
Назва деталі
Болт
Заводський номер
8ТР.920.377
Кількість на модель
2
№
9
Назва деталі
Ізолятор
Заводський номер
8ТР.780.029
Кількість на модель
2
№
10
Назва деталі
Прокладка
Заводський номер
8ТР.371.159-11
Кількість на модель
12
№
11
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 8.01.019 ГОСТ11371-78]
Кількість на модель
4
№
12
Назва деталі
Шайба 8.65Г.019 ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Кількість на модель
4
№
13
Назва деталі
Горіх
Заводський номер
8ТР.940.086-04
Кількість на модель
2
№
14
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ5927-70]
Кількість на модель
2
№
15
Назва деталі
Рулон 3x15, згідно з ГОСТ
Заводський номер
[Ролик 3x15,8АЗ ГОСТ6870-81]
Кількість на модель
1
№
16
Назва деталі
Щітка К
Заводський номер
ФП3.594.276
Кількість на модель
4
№
17
Назва деталі
Гвинт В.М- х ГОСТ
Заводський номер
[Винт В.М6-6gх12.48.019 ГОСТ1491-80]
Кількість на модель
4
№
18
Назва деталі
Пружина
Заводський номер
8ТР.281.335-04
Кількість на модель
4
№
19
Назва деталі
Кришка підшипника
Заводський номер
8ТР.317.119-01
Кількість на модель
1
№
20
Назва деталі
Підшипник С ГОСТ
Заводський номер
[Подшипник 80107С9 ГОСТ7242-81]
Кількість на модель
2
№
21
Назва деталі
Кільце Б ГОСТ
Заводський номер
[Кольцо Б35 ГОСТ13942-86]
Кількість на модель
1
№
22
Назва деталі
Якорь
Заводський номер
5ТР.674.149-18
Кількість на модель
1
№
23
Назва деталі
Індуктор
Заводський номер
5ТР.670.236-01
Кількість на модель
1
№
24
Назва деталі
Щит підшипниковий
Заводський номер
8ТР.017.243-08
Кількість на модель
1
№
25
Назва деталі
Прокладка
Заводський номер
8ТР.371.159-01
Кількість на модель
3
№
26
Назва деталі
Кільце Б ГОСТ
Заводський номер
[Кольцо Б62 ГОСТ13943-86]
Кількість на модель
1
№
27
Назва деталі
Перехід
Заводський номер
8ТР.457.012
Кількість на модель
1
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Таблиця | 8ТР.860.283-07 | 1 | 1 | |||||
| 1 | Кришка | 5ТР.314.316-02 | 1 | 1 | 1 | |||
| 2 | Щит підшипниковий | 8ТР.017.242 | 1 | 1 | 2 | |||
| 3 | Траверс. | 5ТР.125.065-04 | 1 | 1 | 3 | |||
| 4 | Шайба ГОСТ | [Шайба 6.01.019 ГОСТ11371-78] | 8 | 8 | 4 | |||
| 5 | Шайба 6.65Г.019 ГОСТ | [Шайба 6.65Г.019 ГОСТ6402-70] | 12 | 12 | 5 | |||
| 6 | Горіх МН. ГОСТ | [Гайка М6-6Н.5.019 ГОСТ5927-70] | 8 | 8 | 6 | |||
| 7 | Шпилька | 8ТР.932.010-09 | 4 | 4 | 7 | |||
| 8 | Щит підшипниковий | 5ТР.017.118-06 | 1 | 1 | 8 | |||
| 9 | Болт | 8ТР.920.377 | 2 | 2 | 9 | |||
| 10 | Ізолятор | 8ТР.780.029 | 2 | 2 | 10 | |||
| 11 | Прокладка | 8ТР.371.159-11 | 12 | 12 | 11 | |||
| 12 | Шайба ГОСТ | [Шайба 8.01.019 ГОСТ11371-78] | 4 | 4 | 12 | |||
| 13 | Шайба 8.65Г.019 ГОСТ | [Шайба 8.65Г.019 ГОСТ6402-70] | 4 | 4 | 13 | |||
| 14 | Горіх | 8ТР.940.086-04 | 2 | 2 | 14 | |||
| 15 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ5927-70] | 2 | 2 | 15 | |||
| 16 | Рулон 3x15, згідно з ГОСТ | [Ролик 3x15,8АЗ ГОСТ6870-81] | 1 | 1 | 16 | |||
| 17 | Щітка К | ФП3.594.276 | 4 | 4 | 17 | |||
| 18 | Гвинт В.М- х ГОСТ | [Винт В.М6-6gх12.48.019 ГОСТ1491-80] | 4 | 4 | 18 | |||
| 19 | Пружина | 8ТР.281.335-04 | 4 | 4 | 19 | |||
| 20 | Кришка підшипника | 8ТР.317.119-01 | 1 | 1 | 20 | |||
| 21 | Підшипник С ГОСТ | [Подшипник 80107С9 ГОСТ7242-81] | 2 | 2 | 21 | |||
| 22 | Кільце Б ГОСТ | [Кольцо Б35 ГОСТ13942-86] | 1 | 1 | 22 | |||
| 23 | Якорь | 5ТР.674.149-18 | 1 | 1 | 23 | |||
| 24 | Індуктор | 5ТР.670.236-01 | 1 | 1 | 24 | |||
| 25 | Щит підшипниковий | 8ТР.017.243-08 | 1 | 1 | 25 | |||
| 26 | Прокладка | 8ТР.371.159-01 | 3 | 3 | 26 | |||
| 27 | Кільце Б ГОСТ | [Кольцо Б62 ГОСТ13943-86] | 1 | 1 | 27 | |||
| 28 | Перехід | 8ТР.457.012 | 1 | 1 | 28 |
