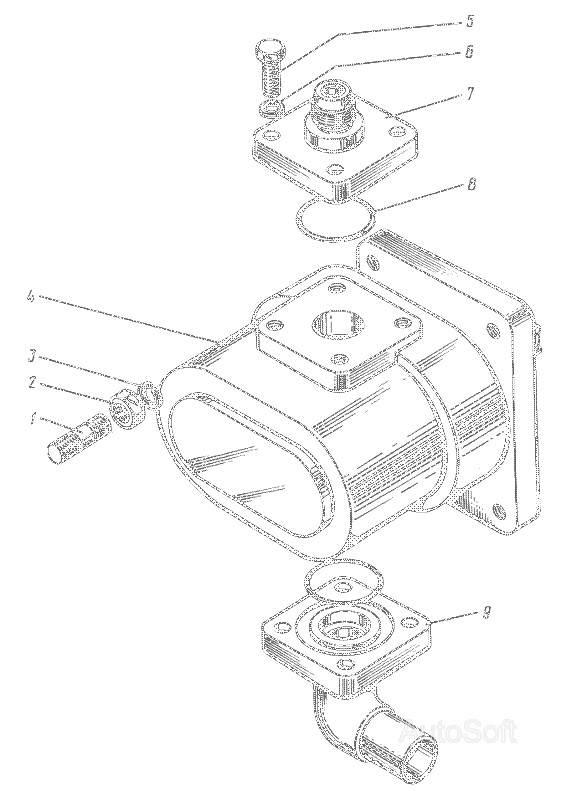

Встановлення насоса
100%
Назва деталі
Встановлення насоса
Заводський номер
203.04.02.000
Кількість на модель
1
№
Назва деталі
Шпилька М- х ГОСТ
Заводський номер
[Шпилька М10-6gх35.58.019 ГОСТ22036-76]
Кількість на модель
4
№
1
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М10-6Н.5.019 ГОСТ5915-70]
Кількість на модель
4
№
2
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.019 ГОСТ6402-70]
Кількість на модель
4
№
3
Назва деталі
Насос
Заводський номер
НШ32-2 ОСТ23.1.92-87
Кількість на модель
1
№
4
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх25.58.019 ГОСТ7798-70]
Кількість на модель
8
№
5
Назва деталі
Шайба 8.65Г.019 ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Кількість на модель
8
№
6
Назва деталі
Патрубок
Заводський номер
203.04.02.020
Кількість на модель
1
№
7
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 036-042-36-2-2 ГОСТ9833-73]
Кількість на модель
2
№
8
Назва деталі
Патрубок
Заводський номер
201.04.02.020
Кількість на модель
1
№
9
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення насоса | 203.04.02.000 | 1 | 1 | |||||
| 1 | Шпилька М- х ГОСТ | [Шпилька М10-6gх35.58.019 ГОСТ22036-76] | 4 | 4 | 1 | |||
| 2 | Горіх МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ5915-70] | 4 | 4 | 2 | |||
| 3 | Шайба G. ГОСТ | [Шайба 10.65Г.019 ГОСТ6402-70] | 4 | 4 | 3 | |||
| 4 | Насос | НШ32-2 ОСТ23.1.92-87 | 1 | 1 | 4 | |||
| 5 | Болт М-х ГОСТ | [Болт М8-6gх25.58.019 ГОСТ7798-70] | 8 | 8 | 5 | |||
| 6 | Шайба 8.65Г.019 ГОСТ | [Шайба 8.65Г.019 ГОСТ6402-70] | 8 | 8 | 6 | |||
| 7 | Патрубок | 203.04.02.020 | 1 | 1 | 7 | |||
| 8 | Кільце - - ГОСТ | [Кольцо 036-042-36-2-2 ГОСТ9833-73] | 2 | 2 | 8 | |||
| 9 | Патрубок | 201.04.02.020 | 1 | 1 | 9 |
