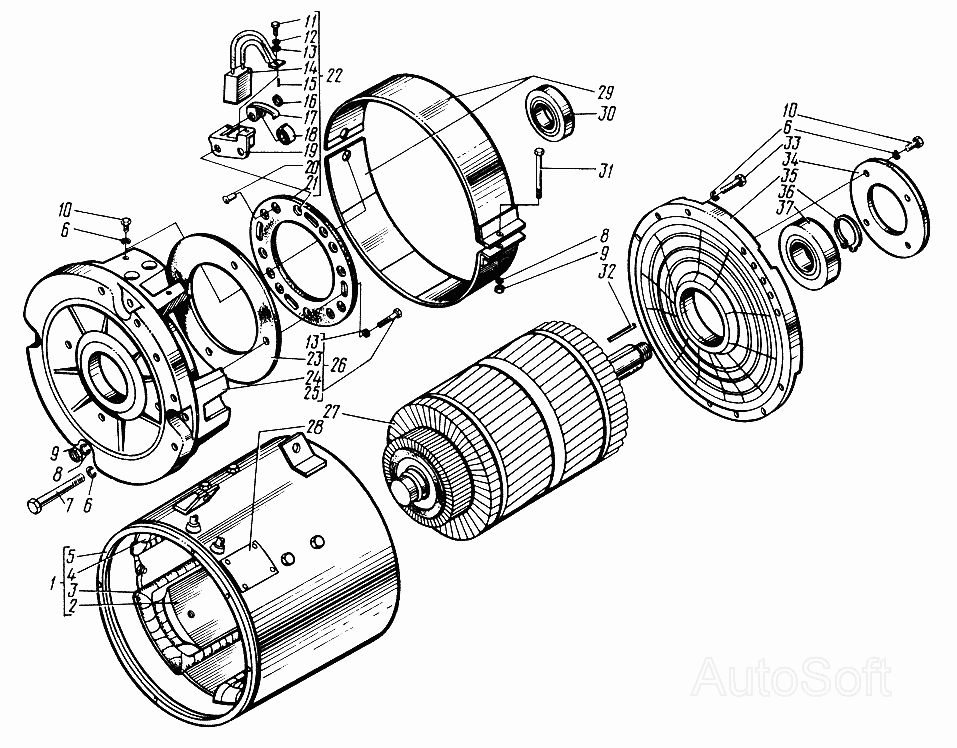

Електродвигун РТ-Е
100%
Назва деталі
Електродвигун РТ-Е
Заводський номер
ДИБШ.527424.001-12
Кількість на модель
1
№
Назва деталі
Заклепка __NT__0__ __NT__1__ ГОСТ __NT__2__
Заводський номер
[Заклепка 3x6.01.019 ГОСТ10299-80]
Кількість на модель
4
№
Назва деталі
Індуктор
Заводський номер
ДИБШ.684413.020-04
Кількість на модель
1
№
1
Назва деталі
Полюс головний
Заводський номер
ДИБШ.684331.002-28
Кількість на модель
4
№
2
Назва деталі
Котушка полюсна
Заводський номер
ДИБШ.685421.008
Кількість на модель
1
№
3
Назва деталі
Котушка полюсна
Заводський номер
ДИБШ.685421.008-02
Кількість на модель
1
№
4
Назва деталі
Станіна
Заводський номер
ДИБШ.301311.030-01
Кількість на модель
1
№
5
Назва деталі
Диск 65T.019G.6402-70 GOST8
Заводський номер
[Шайба 8Т.65Г.019 ГОСТ6402-70]
Кількість на модель
16
№
6
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх90.48.019 ГОСТ7796-70]
Кількість на модель
4
№
7
Назва деталі
Диск 65T.019G.6402-70 GOST6
Заводський номер
[Шайба 6Т.65Г.019 ГОСТ6402-70]
Кількість на модель
5
№
8
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М6-6Н.5.019 ГОСТ5927-70]
Кількість на модель
5
№
9
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх16.48.019 ГОСТ7796-70]
Кількість на модель
6
№
10
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх16.58.019 ГОСТ7805-70]
Кількість на модель
4
№
11
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 6.65Г.016 ГОСТ6402-70]
Кількість на модель
4
№
12
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 6.01.016 ГОСТ11371-78]
Кількість на модель
12
№
13
Назва деталі
Щітка для електромашини тип К
Заводський номер
ФП3.594.370
Кількість на модель
4
№
14
Назва деталі
Шплінт, ГОСТ
Заводський номер
[Шплинт 1,6x10.00.019 ГОСТ397-79]
Кількість на модель
4
№
15
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 8.01.016 ГОСТ11371-78]
Кількість на модель
4
№
16
Назва деталі
Важіль
Заводський номер
ДИБШ.745477.001
Кількість на модель
4
№
17
Назва деталі
Пружина
Заводський номер
ДИБШ.753633.001
Кількість на модель
4
№
18
Назва деталі
Корпус щіткотримача
Заводський номер
ДИБШ.731373.004-02
Кількість на модель
4
№
19
Назва деталі
Заклепка
Заводський номер
ДИБШ.758338.001-03
Кількість на модель
8
№
20
Назва деталі
Траверс.
Заводський номер
ДИБШ.734112.007-02
Кількість на модель
1
№
21
Назва деталі
Траверс.
Заводський номер
ДИБШ.685122.005-14
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
ДИБШ.754152.001-02
Кількість на модель
1
№
23
Назва деталі
Щит підшипниковий
Заводський номер
ДИБШ.711148.038-01
Кількість на модель
1
№
24
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх40.48.019 ГОСТ7805-70]
Кількість на модель
4
№
25
Назва деталі
Щит підшипниковий
Заводський номер
ДИБШ.301511.006-02
Кількість на модель
1
№
26
Назва деталі
Якорь
Заводський номер
ДИБШ.684263.016-25
Кількість на модель
1
№
27
Назва деталі
Таблиця
Заводський номер
ДИБШ.754342.011-04
Кількість на модель
1
№
28
Назва деталі
Кришка
Заводський номер
ДИБШ.741132.012-08
Кількість на модель
2
№
29
Назва деталі
Підшипник С ГОСТ
Заводський номер
[Подшипник 180207С17 ГОСТ8882-75]
Кількість на модель
1
№
30
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх70.48.019 ГОСТ7795-70]
Кількість на модель
1
№
31
Назва деталі
Шпонка
Заводський номер
ДИБШ.758551.005
Кількість на модель
1
№
32
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх30.48.019 ГОСТ7796-70]
Кількість на модель
6
№
33
Назва деталі
Кришка підшипника
Заводський номер
ДИБШ.711142.002-04
Кількість на модель
1
№
34
Назва деталі
Щит підшипниковий
Заводський номер
ДИБШ.711148.037-01
Кількість на модель
1
№
35
Назва деталі
КІЛЬЦО
Заводський номер
ДИБШ.753612.001-09
Кількість на модель
1
№
36
Назва деталі
Підшипник УС ТУАВ
Заводський номер
[Подшипник 180308У1С9 ТУ4538АВ]
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Електродвигун РТ-Е | ДИБШ.527424.001-12 | 1 | 1 | |||||
| Заклепка __NT__0__ __NT__1__ ГОСТ __NT__2__ | [Заклепка 3x6.01.019 ГОСТ10299-80] | 4 | 4 | |||||
| 1 | Індуктор | ДИБШ.684413.020-04 | 1 | 1 | 1 | |||
| 2 | Полюс головний | ДИБШ.684331.002-28 | 4 | 4 | 2 | |||
| 3 | Котушка полюсна | ДИБШ.685421.008 | 1 | 1 | 3 | |||
| 4 | Котушка полюсна | ДИБШ.685421.008-02 | 1 | 1 | 4 | |||
| 5 | Станіна | ДИБШ.301311.030-01 | 1 | 1 | 5 | |||
| 6 | Диск 65T.019G.6402-70 GOST8 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | 16 | 16 | 6 | |||
| 7 | Болт М-х ГОСТ | [Болт М8-6gх90.48.019 ГОСТ7796-70] | 4 | 4 | 7 | |||
| 8 | Диск 65T.019G.6402-70 GOST6 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | 5 | 5 | 8 | |||
| 9 | Горіх МН. ГОСТ | [Гайка М6-6Н.5.019 ГОСТ5927-70] | 5 | 5 | 9 | |||
| 10 | Болт М-х ГОСТ | [Болт М8-6gх16.48.019 ГОСТ7796-70] | 6 | 6 | 10 | |||
| 11 | Болт М-х ГОСТ | [Болт М6-6gх16.58.019 ГОСТ7805-70] | 4 | 4 | 11 | |||
| 12 | Шайба G. ГОСТ | [Шайба 6.65Г.016 ГОСТ6402-70] | 4 | 4 | 12 | |||
| 13 | Шайба ГОСТ | [Шайба 6.01.016 ГОСТ11371-78] | 12 | 12 | 13 | |||
| 14 | Щітка для електромашини тип К | ФП3.594.370 | 4 | 4 | 14 | |||
| 15 | Шплінт, ГОСТ | [Шплинт 1,6x10.00.019 ГОСТ397-79] | 4 | 4 | 15 | |||
| 16 | Шайба ГОСТ | [Шайба 8.01.016 ГОСТ11371-78] | 4 | 4 | 16 | |||
| 17 | Важіль | ДИБШ.745477.001 | 4 | 4 | 17 | |||
| 18 | Пружина | ДИБШ.753633.001 | 4 | 4 | 18 | |||
| 19 | Корпус щіткотримача | ДИБШ.731373.004-02 | 4 | 4 | 19 | |||
| 20 | Заклепка | ДИБШ.758338.001-03 | 8 | 8 | 20 | |||
| 21 | Траверс. | ДИБШ.734112.007-02 | 1 | 1 | 21 | |||
| 22 | Траверс. | ДИБШ.685122.005-14 | 1 | 1 | 22 | |||
| 23 | Прокладка | ДИБШ.754152.001-02 | 1 | 1 | 23 | |||
| 24 | Щит підшипниковий | ДИБШ.711148.038-01 | 1 | 1 | 24 | |||
| 25 | Болт М-х ГОСТ | [Болт М6-6gх40.48.019 ГОСТ7805-70] | 4 | 4 | 25 | |||
| 26 | Щит підшипниковий | ДИБШ.301511.006-02 | 1 | 1 | 26 | |||
| 27 | Якорь | ДИБШ.684263.016-25 | 1 | 1 | 27 | |||
| 28 | Таблиця | ДИБШ.754342.011-04 | 1 | 1 | 28 | |||
| 29 | Кришка | ДИБШ.741132.012-08 | 2 | 2 | 29 | |||
| 30 | Підшипник С ГОСТ | [Подшипник 180207С17 ГОСТ8882-75] | 1 | 1 | 30 | |||
| 31 | Болт М-х ГОСТ | [Болт М6-6gх70.48.019 ГОСТ7795-70] | 1 | 1 | 31 | |||
| 32 | Шпонка | ДИБШ.758551.005 | 1 | 1 | 32 | |||
| 33 | Болт М-х ГОСТ | [Болт М8-6gх30.48.019 ГОСТ7796-70] | 6 | 6 | 33 | |||
| 34 | Кришка підшипника | ДИБШ.711142.002-04 | 1 | 1 | 34 | |||
| 35 | Щит підшипниковий | ДИБШ.711148.037-01 | 1 | 1 | 35 | |||
| 36 | КІЛЬЦО | ДИБШ.753612.001-09 | 1 | 1 | 36 | |||
| 37 | Підшипник УС ТУАВ | [Подшипник 180308У1С9 ТУ4538АВ] | 1 | 1 | 37 |
