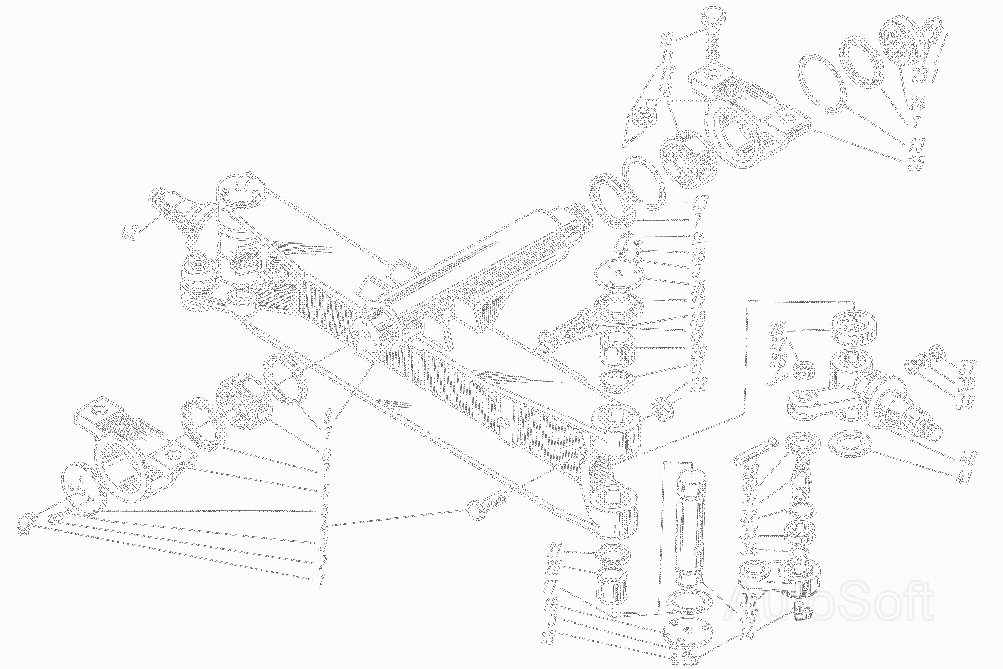

Міст керований ДІБМ.-
100%
Назва деталі
Міст керований
Заводський номер
ДИБМ.452541.001-01
Кількість на модель
1
№
Назва деталі
Маслянка
Заводський номер
[Масленка]
Кількість на модель
№
1
Назва деталі
Болт M7798-706-6g×__NT__3__ ГОСТ 16.58.019
Заводський номер
[Болт М6-6gх16.58.019 ГОСТ7798-70]
Кількість на модель
3
№
2
Назва деталі
Шайба 6.65Г.019 ГОСТ
Заводський номер
[Шайба 6.65Г.019 ГОСТ6402-70]
Кількість на модель
15
№
3
Назва деталі
Болт
Заводський номер
201.00.02.046
Кількість на модель
2
№
4
Назва деталі
Кришка
Заводський номер
ДИЖК.711142.117
Кількість на модель
1
№
5
Назва деталі
Корпус підшипника
Заводський номер
ДИЖК.753312.016
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
ДИЖК.711141.193
Кількість на модель
4
№
7
Назва деталі
Підшипник ШС ГОСТ
Заводський номер
[Подшипник ШС50 ГОСТ3635-78]
Кількість на модель
2
№
8
Назва деталі
Балкон
Заводський номер
ДИЖК.301328.006
Кількість на модель
1
№
9
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт 2М16-6gх50.53.019 ГОСТ7798-70]
Кількість на модель
4
№
10
Назва деталі
Шплінт ГОСТ
Заводський номер
[Шплинт 4x25.019 ГОСТ397-79]
Кількість на модель
4
№
11
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М16-6Н.5.019 ГОСТ5919-73]
Кількість на модель
4
№
12
Назва деталі
Кільце В ГОСТ
Заводський номер
[Кольцо В75 ГОСТ13943-86]
Кількість на модель
2
№
13
Назва деталі
ГОСТ
Заводський номер
[Масленка 2.3.45.01 ГОСТ19853-74]
Кількість на модель
6
№
14
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх12.58.019 ГОСТ7790-70]
Кількість на модель
12
№
15
Назва деталі
Кришка
Заводський номер
ДИЖК.711162.004
Кількість на модель
4
№
16
Назва деталі
Прокладка
Заводський номер
ДИЖК.711141.207
Кількість на модель
4
№
17
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М16-6gх40.58.019 ГОСТ7798-70]
Кількість на модель
4
№
18
Назва деталі
Шайба 16.65Г.019 ГОСТ
Заводський номер
[Шайба 16.65Г.019 ГОСТ6402-70]
Кількість на модель
4
№
19
Назва деталі
Підшипник ГОСТ
Заводський номер
[Подшипник 943/30 ГОСТ4060-78]
Кількість на модель
4
№
20
Назва деталі
Кільце СП- - ГОСТ
Заводський номер
[Кольцо СП-38-30-6 ГОСТ6308-71]
Кількість на модель
4
№
21
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М12-6Н.5.019 ГОСТ5915-70]
Кількість на модель
2
№
22
Назва деталі
Гвинт М- х ГОСТ
Заводський номер
[Винт М6-6gх10.58.019 ГОСТ17473-80]
Кількість на модель
1
№
23
Назва деталі
Горіх
Заводський номер
ДИЖК.758449.011
Кількість на модель
1
№
24
Назва деталі
Корпус підшипника
Заводський номер
ДИЖК.753312.016-02
Кількість на модель
1
№
25
Назва деталі
опорний підшипник
Заводський номер
98206
Кількість на модель
2
№
26
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
[Гайка М18х1,5-6Н.5.019 ГОСТ5919-73]
Кількість на модель
2
№
27
Назва деталі
Шплінт ГОСТ
Заводський номер
[Шплинт 4x40.01.15 ГОСТ397-79]
Кількість на модель
2
№
28
Назва деталі
Штифт
Заводський номер
ДИЖК.758353.002
Кількість на модель
2
№
29
Назва деталі
Шайба
Заводський номер
ДИЖК.758494.011
Кількість на модель
2
№
30
Назва деталі
Палец
Заводський номер
ДИЖК.716524.001
Кількість на модель
2
№
31
Назва деталі
Кільце В ГОСТ
Заводський номер
[Кольцо В35 ГОСТ13943-86]
Кількість на модель
2
№
32
Назва деталі
Підшипник ШС ГОСТ
Заводський номер
[Подшипник ШС20 ГОСТ3635-78]
Кількість на модель
2
№
33
Назва деталі
Кільце В13942-86 ГОСТ20
Заводський номер
[Кольцо В20 ГОСТ13942-86]
Кількість на модель
2
№
34
Назва деталі
Важіль
Заводський номер
ПДЖ.743221.005
Кількість на модель
2
№
35
Назва деталі
Шворень
Заводський номер
ДИЖК.715124.003
Кількість на модель
2
№
36
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М10-6Н.5.019 ГОСТ5915-70]
Кількість на модель
2
№
37
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.019 ГОСТ6402-70]
Кількість на модель
2
№
38
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 10.04.01.15 ГОСТ11371-78]
Кількість на модель
2
№
39
Назва деталі
Кулак
Заводський номер
ДИЖК.751775.002-02
Кількість на модель
1
№
40
Назва деталі
Прокладка
Заводський номер
201.00.12.001
Кількість на модель
6
№
41
Назва деталі
Кулак
Заводський номер
ДИЖК.751775.002
Кількість на модель
1
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Міст керований | ДИБМ.452541.001-01 | 1 | 1 | |||||
| 1 | Маслянка | [Масленка] | 1 | |||||
| 2 | Болт M7798-706-6g×__NT__3__ ГОСТ 16.58.019 | [Болт М6-6gх16.58.019 ГОСТ7798-70] | 3 | 3 | 2 | |||
| 3 | Шайба 6.65Г.019 ГОСТ | [Шайба 6.65Г.019 ГОСТ6402-70] | 15 | 15 | 3 | |||
| 4 | Болт | 201.00.02.046 | 2 | 2 | 4 | |||
| 5 | Кришка | ДИЖК.711142.117 | 1 | 1 | 5 | |||
| 6 | Корпус підшипника | ДИЖК.753312.016 | 1 | 1 | 6 | |||
| 7 | Прокладка | ДИЖК.711141.193 | 4 | 4 | 7 | |||
| 8 | Підшипник ШС ГОСТ | [Подшипник ШС50 ГОСТ3635-78] | 2 | 2 | 8 | |||
| 9 | Балкон | ДИЖК.301328.006 | 1 | 1 | 9 | |||
| 10 | Болт М-х ГОСТ | [Болт 2М16-6gх50.53.019 ГОСТ7798-70] | 4 | 4 | 10 | |||
| 11 | Шплінт ГОСТ | [Шплинт 4x25.019 ГОСТ397-79] | 4 | 4 | 11 | |||
| 12 | Горіх МН. ГОСТ | [Гайка М16-6Н.5.019 ГОСТ5919-73] | 4 | 4 | 12 | |||
| 13 | Кільце В ГОСТ | [Кольцо В75 ГОСТ13943-86] | 2 | 2 | 13 | |||
| 14 | ГОСТ | [Масленка 2.3.45.01 ГОСТ19853-74] | 6 | 6 | 14 | |||
| 15 | Болт М-х ГОСТ | [Болт М6-6gх12.58.019 ГОСТ7790-70] | 12 | 12 | 15 | |||
| 16 | Кришка | ДИЖК.711162.004 | 4 | 4 | 16 | |||
| 17 | Прокладка | ДИЖК.711141.207 | 4 | 4 | 17 | |||
| 18 | Болт М-х ГОСТ | [Болт М16-6gх40.58.019 ГОСТ7798-70] | 4 | 4 | 18 | |||
| 19 | Шайба 16.65Г.019 ГОСТ | [Шайба 16.65Г.019 ГОСТ6402-70] | 4 | 4 | 19 | |||
| 20 | Підшипник ГОСТ | [Подшипник 943/30 ГОСТ4060-78] | 4 | 4 | 20 | |||
| 21 | Кільце СП- - ГОСТ | [Кольцо СП-38-30-6 ГОСТ6308-71] | 4 | 4 | 21 | |||
| 22 | Горіх МН. ГОСТ | [Гайка М12-6Н.5.019 ГОСТ5915-70] | 2 | 2 | 22 | |||
| 23 | Гвинт М- х ГОСТ | [Винт М6-6gх10.58.019 ГОСТ17473-80] | 1 | 1 | 23 | |||
| 24 | Горіх | ДИЖК.758449.011 | 1 | 1 | 24 | |||
| 25 | Корпус підшипника | ДИЖК.753312.016-02 | 1 | 1 | 25 | |||
| 26 | опорний підшипник | 98206 | 2 | 2 | 26 | |||
| 27 | Горіх Mx, N. ГОСТ | [Гайка М18х1,5-6Н.5.019 ГОСТ5919-73] | 2 | 2 | 27 | |||
| 28 | Шплінт ГОСТ | [Шплинт 4x40.01.15 ГОСТ397-79] | 2 | 2 | 28 | |||
| 29 | Штифт | ДИЖК.758353.002 | 2 | 2 | 29 | |||
| 30 | Шайба | ДИЖК.758494.011 | 2 | 2 | 30 | |||
| 31 | Палец | ДИЖК.716524.001 | 2 | 2 | 31 | |||
| 32 | Кільце В ГОСТ | [Кольцо В35 ГОСТ13943-86] | 2 | 2 | 32 | |||
| 33 | Підшипник ШС ГОСТ | [Подшипник ШС20 ГОСТ3635-78] | 2 | 2 | 33 | |||
| 34 | Кільце В13942-86 ГОСТ20 | [Кольцо В20 ГОСТ13942-86] | 2 | 2 | 34 | |||
| 35 | Важіль | ПДЖ.743221.005 | 2 | 2 | 35 | |||
| 36 | Шворень | ДИЖК.715124.003 | 2 | 2 | 36 | |||
| 37 | Горіх МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ5915-70] | 2 | 2 | 37 | |||
| 38 | Шайба G. ГОСТ | [Шайба 10.65Г.019 ГОСТ6402-70] | 2 | 2 | 38 | |||
| 39 | Шайба ГОСТ | [Шайба 10.04.01.15 ГОСТ11371-78] | 2 | 2 | 39 | |||
| 40 | Кулак | ДИЖК.751775.002-02 | 1 | 1 | 40 | |||
| 41 | Прокладка | 201.00.12.001 | 6 | 6 | 41 | |||
| 42 | Кулак | ДИЖК.751775.002 | 1 | 1 | 42 |
